REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE

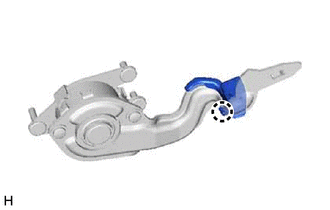

1. REPOSER LE CACHE DE SUPPORT DE DISPOSITIF DE REGLAGE EN HAUTEUR DROIT
(a) Engager la griffe pour reposer le cache de support du dispositif de réglage en hauteur droit sur le sous-ensemble d'entretoise de dispositif de réglage de frein avant droit. |
|
2. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE EN HAUTEUR DE SIEGE AVANT
(a) Reposer l'ensemble de dispositif de réglage en hauteur du siège avant.

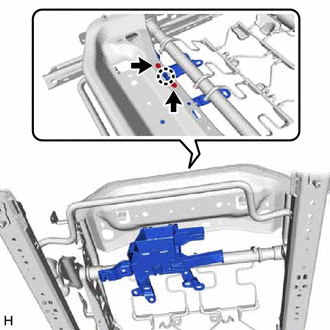

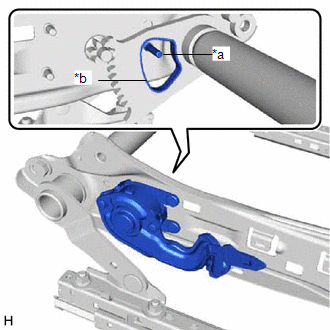

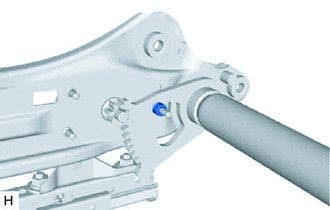

(1) Reposer le sous-ensemble d'entretoise de réglage en hauteur de frein avant droit. REMARQUE: Veiller à introduire le goujon fileté du sous-ensemble d'entretoise de dispositif de réglage de frein avant droit dans l'orifice de l'ensemble de dispositif de réglage de siège avant, comme indiqué sur le schéma. |
|
(2) Reposer l'entretoise de réglage en hauteur. |
|

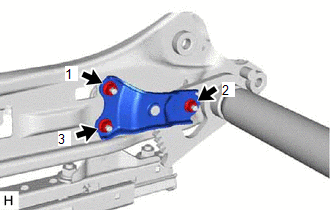

(3) Reposer la plaque de dispositif de réglage en hauteur à l'aide des 3 écrous. Torque: 5,0 N·m {51 kgf·cm, 44 in·lbf} REMARQUE: Serrer les écrous dans l'ordre indiqué sur le schéma. |
|
3. REPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE
(a) Engager les 2 griffes pour reposer la poignée de réglage de glissière de siège sur l'ensemble de dispositif de réglage de siège avant droit. |
|

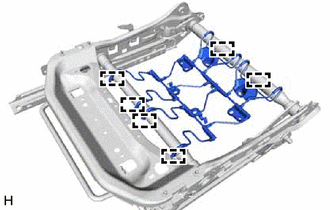

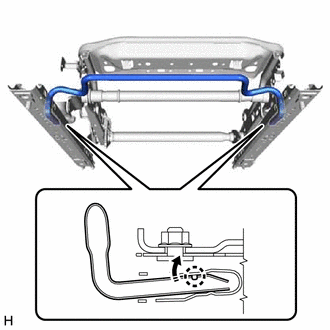

4. REPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DROIT
(a) Engager les 6 crochets pour reposer le sous-ensemble de ressort d'assise de siège avant droit sur l'ensemble de dispositif de réglage de siège avant droit. |
|
5. REPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT DROIT
(a) Engager la griffe. |
|
(b) Reposer le support de faisceau de câbles d'assise de siège avant droit avec les 2 vis.

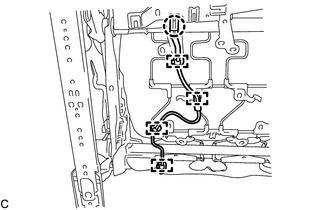

6. REPOSER LE CABLE DE SIEGE AVANT DROIT
(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant droit.
7. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

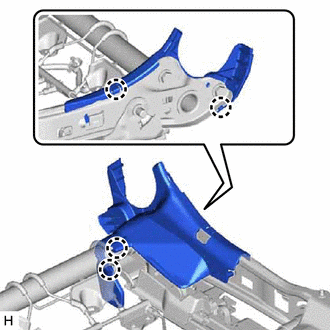

(a) Engager la griffe et le guide pour reposer la protection inférieure d'assise de siège avant gauche. |
|
(b) Engager le crochet.
8. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

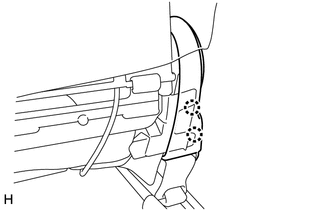

(a) Engager la griffe et le guide pour reposer la protection inférieure d'assise de siège avant droit. |
|
(b) Engager le crochet.

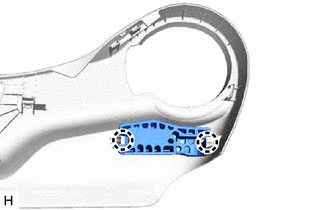

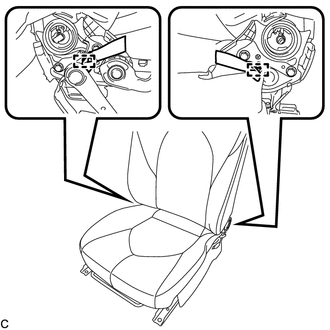

9. REPOSER LE CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

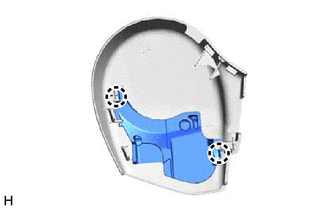

(a) Engager les 4 griffes pour reposer le cache intérieur de dispositif de réglage d'inclinaison gauche de siège droit. |
|
10. REPOSER LE CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
11. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

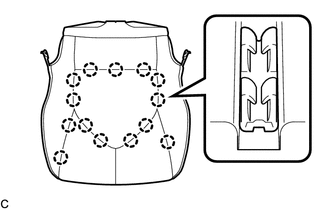

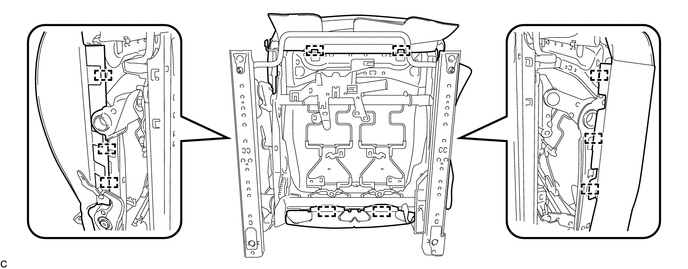

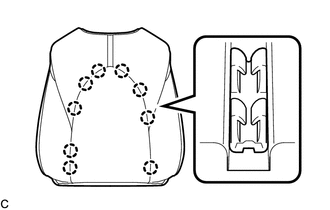

(a) Engager les 14 griffes pour reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé. |
|

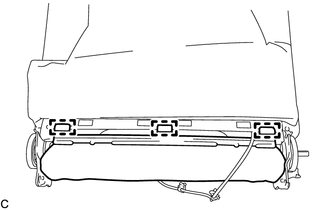

12. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Fixer les 10 crochets pour reposer la housse d'assise de siège avant de type séparé avec rembourrage sur l'ensemble de ressort d'assise de siège avant de type séparé.

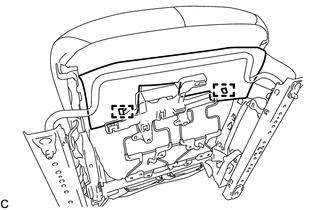

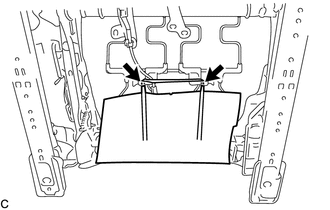

(b) Fixer les 2 crochets. |
|

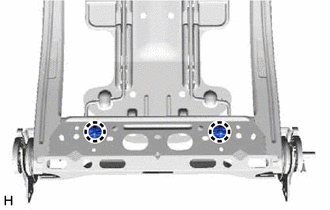

13. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT N° 1
(a) Reposer les 2 crochets de dossier de siège avant n° 1 sur le sous-ensemble d'armature de dossier de siège avant droit. |
|
14. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
(a) Reposer les 2 protections de bord de dossier de siège avant sur le sous-ensemble de ressort de dossier de siège avant droit.

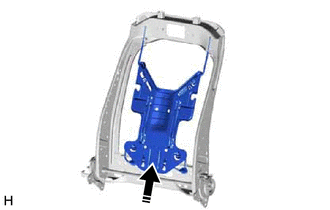

15. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DROIT
(a) Reposer le sous-ensemble de ressort de dossier de siège avant droit sur le sous-ensemble d'armature de dossier de siège avant droit comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Engager les 2 griffes pour reposer les 2 protections de bord de dossier de siège avant sur le sous-ensemble d'armature de dossier de siège avant droit. |
|
16. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT DROIT
Cliquer ici
17. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Engager les 9 griffes pour reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé. |
|
18. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

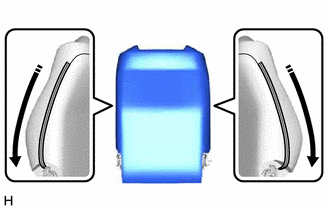

(a) Reposer la housse de dossier de siège avant de type séparé avec rembourrage.

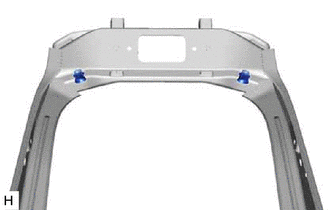

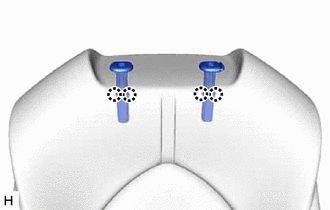

19. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
(a) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête de siège avant. |
|
(b) Fermer les 2 dispositifs de fixation. |
|
(c) Fixer les 3 crochets. |
|

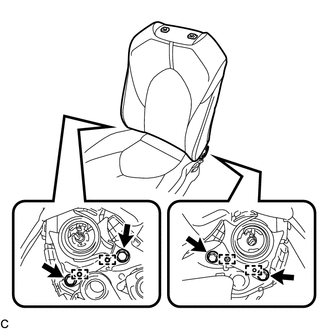

20. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Engager les 4 guides. |
|
(b) Reposer l'ensemble de dossier de siège avant de type séparé sur l'ensemble d'assise de siège avant de type séparé à l'aide des 4 boulons.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
(c) Engager la griffe et les 4 attaches pour reposer le faisceau de câbles de l'ensemble d'airbag de siège avant. CONSEIL: Engager d'abord la griffe. |
|
(d) Fixer les 2 crochets. |
|

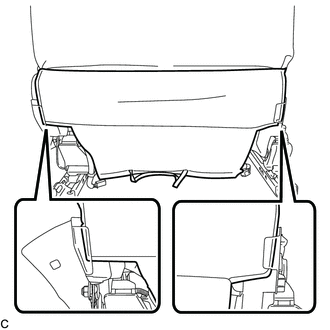

(e) Faire passer la housse de dossier de siège avant de type séparé à travers les rainures du cache intérieur gauche de dispositif de réglage d'inclinaison de siège droit et le cache intérieur droit de dispositif de réglage d'inclinaison de siège droit. |
|
21. REPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 2
(a) Engager les 2 griffes pour reposer l'entretoise inférieure de glissière de siège n° 2 sur la protection d'assise intérieure de siège avant droit.
22. REPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 1
(a) Engager les 2 griffes pour reposer l'entretoise inférieure de glissière de siège n° 1 sur la protection d'assise de siège avant droit.
23. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT
(a) Engager les 2 griffes et les 2 guides comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(b) Fixer les 2 griffes pour reposer la protection intérieure d'assise de siège avant droit. |
|
24. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT DROIT

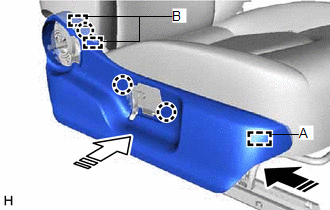

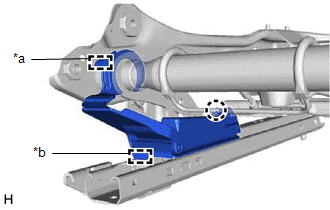

(a) Engager le guide (A) comme indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
(b) Engager les 3 griffes et les 2 guides (B) comme indiqué sur le schéma.
(c) Engager les 2 griffes pour reposer la protection d'assise de siège avant droit. |
|

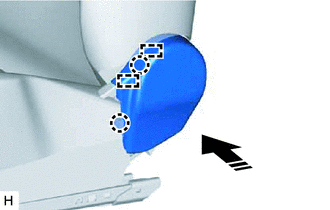

25. REPOSER LE BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE DROIT

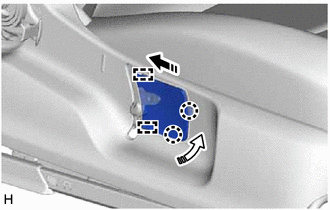

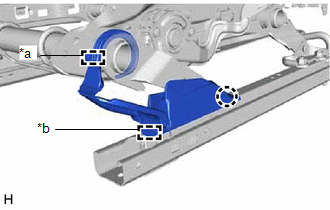

(a) Engager les 2 guides comme indiqué sur le schéma.
![]() |
Reposer dans ce sens (1) |
![]() |
Reposer dans ce sens (2) |
(b) Engager les 2 griffes pour reposer le bouchon de cache de dispositif de réglage de siège droit, comme indiqué sur le schéma.
26. REPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON DROITE
(a) Reposer la poignée droite de déverrouillage de réglage d'inclinaison. |
|

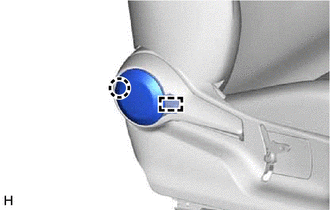

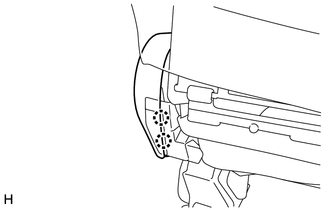

27. REPOSER LE CACHE DE CHARNIERE D'INCLINAISON DROIT
(a) Engager le guide. |
|
(b) Engager la griffe pour reposer le cache de charnière d'inclinaison droit.

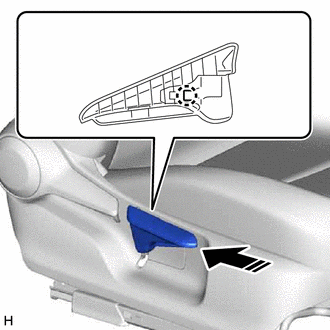

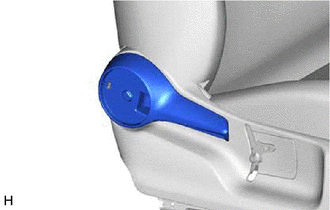

28. REPOSER LA POIGNEE DROITE DE DISPOSITIF DE REGLAGE EN HAUTEUR
(a) Engager la griffe pour reposer la poignée droite de réglage en hauteur, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
29. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Brancher l'élastique de la housse de dossier de siège avant de type séparé. |
|
30. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT DROITE
Cliquer ici
31. REPOSER L'ECU DE DETECTION D'OCCUPANT
Cliquer ici
