DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE
1. DEPOSER L'ECU DE DETECTION D'OCCUPANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROITE
Cliquer ici

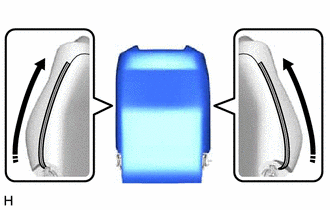

3. DEBRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
(a) Débrancher l'élastique de la housse de dossier de siège avant de type séparé. |
|

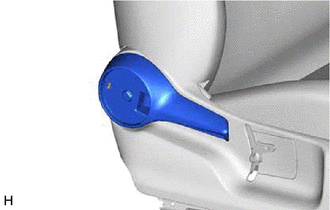

4. DEPOSER LA POIGNEE DROITE DE DISPOSITIF DE REGLAGE EN HAUTEUR

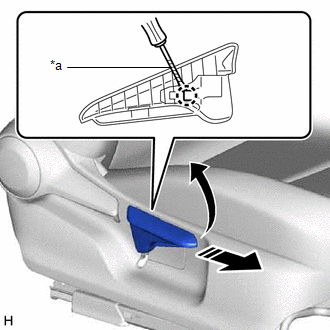

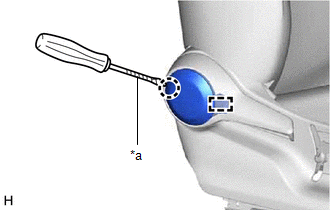

(a) Actionner la poignée de réglage en hauteur droite et, à l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer la griffe et déposer la poignée de réglage en hauteur droite, comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens |
5. DEPOSER LE CACHE DE CHARNIERE D'INCLINAISON DROIT
(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer la griffe. |
|
(b) Libérer le guide pour déposer le cache de charnière d'inclinaison droite.
6. DEPOSER LA POIGNEE DE DEVERROUILLAGE DE DISPOSITIF DE REGLAGE D'INCLINAISON DROITE

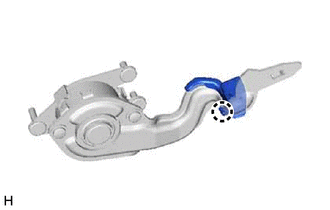

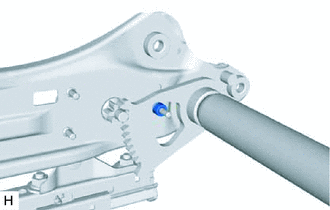

(a) Déposer la poignée de déverrouillage de dispositif de réglage d'inclinaison droite. |
|
7. DEPOSER LE BOUCHON DE CACHE DE DISPOSITIF DE REGLAGE DU SIEGE DROIT

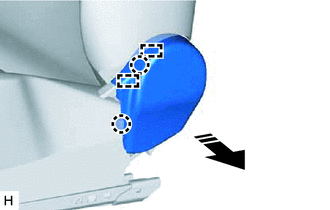

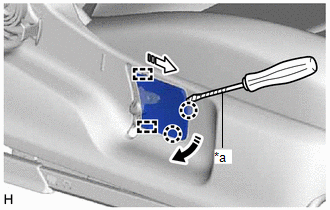

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(b) Libérer les 2 guides pour déposer le bouchon de cache de dispositif de réglage de siège droit comme indiqué sur le schéma.
8. DEPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT DROIT

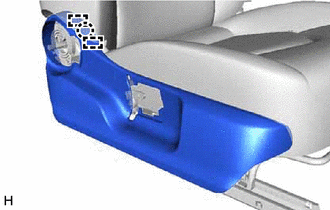

(a) Libérer les 2 griffes. |
|
(b) Libérer la griffe et les 2 guides. |
|

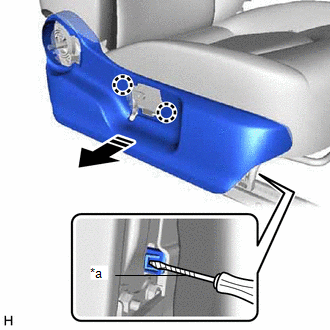

(c) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes puis tirer légèrement la protection d'assise de siège avant droit comme indiqué sur le schéma.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens |

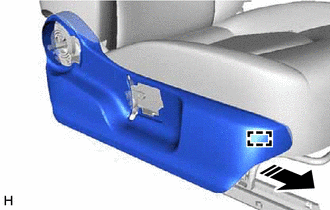

(d) Libérer le guide pour déposer la protection d'assise de siège avant droite comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
9. DEPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT DROIT
(a) Libérer les 2 griffes. |
|
(b) Libérer les 2 griffes et les 2 guides pour déposer la protection intérieure d'assise de siège avant droit, comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
10. DEPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 2

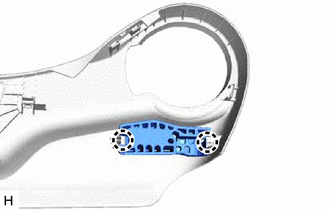

(a) Libérer les 2 griffes pour déposer l'entretoise inférieure de glissière de siège n° 2 de la protection d'assise intérieure de siège avant droit.
11. DEPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 1
(a) Libérer les 2 griffes pour déposer l'entretoise inférieure de glissière de siège n° 1 de la protection d'assise de siège avant droit.
12. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

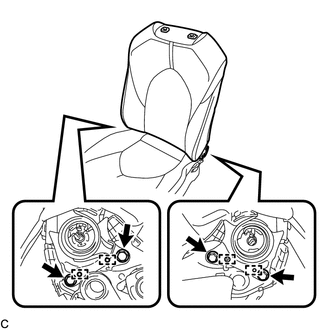

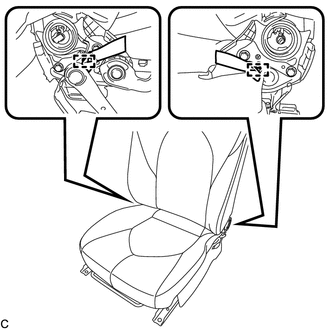

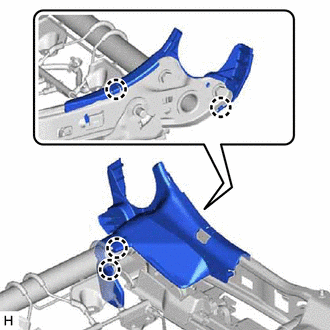

(a) Libérer les 2 crochets. |
|

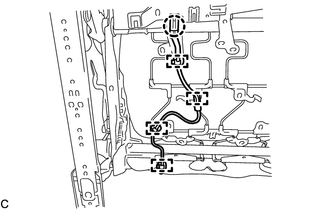

(b) Libérer la griffe et les 4 attaches pour détacher le faisceau de câbles d'ensemble d'airbag de siège avant. CONSEIL: Libérer les 4 attaches en premier. |
|
(c) Déposer les 4 boulons. |
|
(d) Libérer les 4 guides pour déposer l'ensemble de dossier de siège avant de type séparé de l'ensemble d'assise de siège avant de type séparé.
13. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
(a) Libérer les 3 crochets. |
|
(b) Ouvrir les 2 dispositifs de fixation. |
|

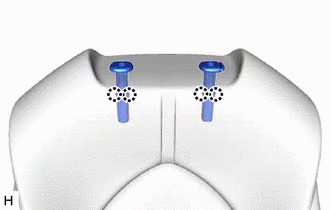

(c) Libérer les 4 griffes et déposer les 2 supports d'appuie-tête de siège avant. |
|
14. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
(a) Déposer la housse de dossier de siège avant de type séparé avec rembourrage.
15. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

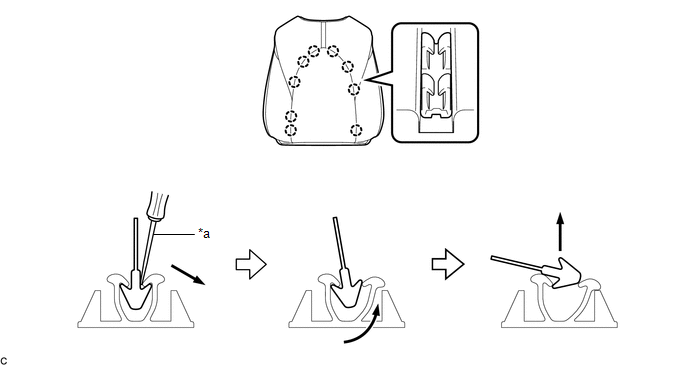

(a) A l'aide d'un tournevis, libérer les 9 griffes et déposer la housse de dossier de siège avant de type séparé du rembourrage de dossier de siège avant de type séparé comme indiqué sur le schéma.
*a | Tournevis |
- | - |
16. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT DROIT
Cliquer ici
17. DEPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DROIT
(a) Libérer les 2 griffes pour déposer les 2 protections de bord de dossier de siège avant du sous-ensemble d'armature de dossier de siège avant droit. |
|

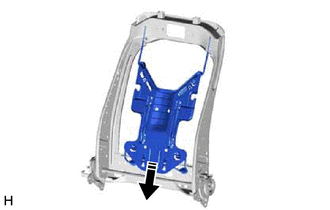

(b) Déposer le sous-ensemble de ressort de dossier de siège avant droit du sous-ensemble d'armature de dossier de siège avant droit comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
18. DEPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT
(a) Déposer les 2 protections de bord de dossier de siège avant du sous-ensemble de ressort de dossier de siège avant droit.

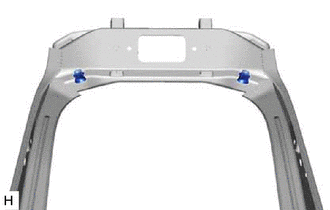

19. DEPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT N° 1
(a) Déposer les 2 crochets de dossier de siège avant n° 1 du sous-ensemble d'armature de dossier de siège avant droit. |
|
20. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

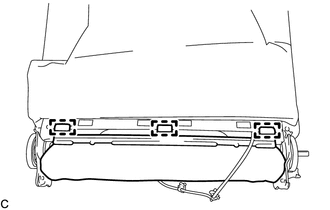

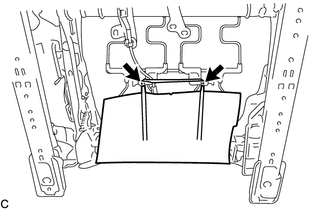

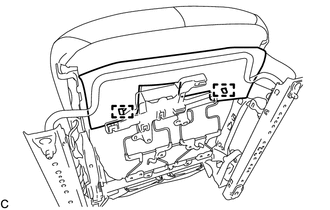

(a) Libérer les 2 crochets. |
|

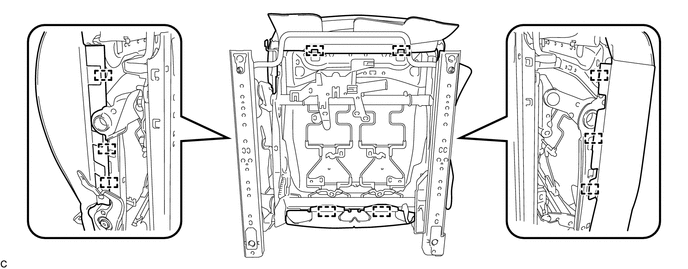

(b) Libérer les 10 crochets et déposer la housse d'assise de siège avant de type séparé avec rembourrage de l'ensemble de ressort d'assise de siège avant de type séparé.
21. DEPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

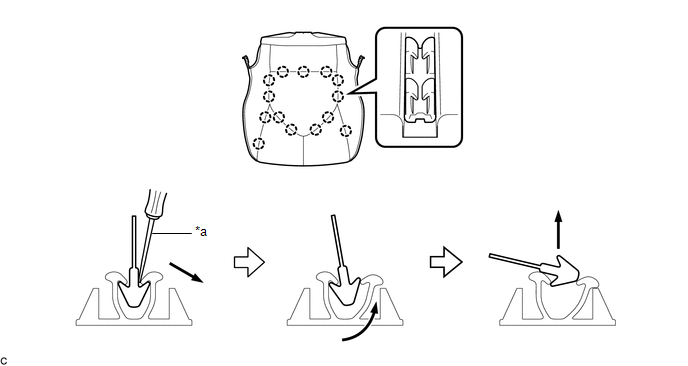

(a) A l'aide d'un tournevis, libérer les 14 griffes et déposer la housse d'assise de siège avant de type séparé du rembourrage d'assise de siège avant de type séparé comme indiqué sur le schéma.
*a | Tournevis |
- | - |
22. DEPOSER LE CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

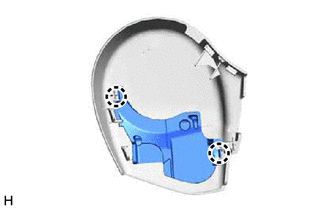

(a) Libérer les 4 griffes pour déposer le cache intérieur de dispositif de réglage d'inclinaison gauche de siège droit. |
|
23. DEPOSER LE CACHE INTERIEUR DROIT DE DISPOSITIF DE REGLAGE D'INCLINAISON DE SIEGE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.

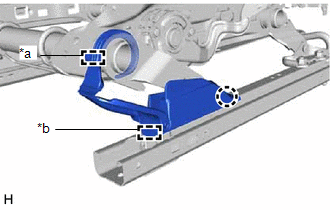

24. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

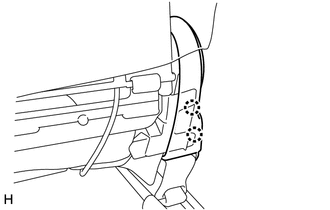

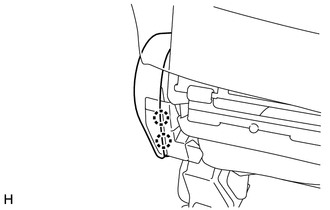

(a) Libérer le crochet. |
|
(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant gauche.
25. DEPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT
(a) Libérer le crochet. |
|
(b) Libérer la griffe et le guide pour déposer la protection inférieure d'assise de siège avant droite.
26. DEPOSER LE CABLE DE SIEGE AVANT DROIT
(a) Débrancher chaque connecteur puis libérer chaque attache pour déposer le câble de siège avant droit.
27. DEPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT DROIT
(a) Déposer les 2 vis. |
|
(b) Libérer la griffe pour déposer le support de faisceau de câbles d'assise de siège avant droit.
28. DEPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT DROIT

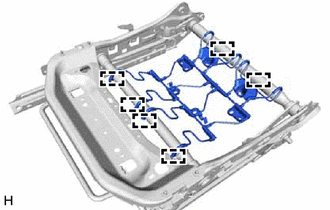

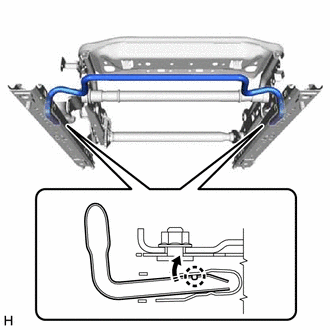

(a) Libérer les 6 crochets pour déposer le sous-ensemble de ressort d'assise de siège avant droit de l'ensemble de dispositif de réglage de siège avant droit. |
|
29. DEPOSER LA POIGNEE DE REGLAGE DE GLISSIERE DE SIEGE
(a) Libérer les 2 griffes pour déposer la poignée de réglage de glissière de siège de l'ensemble de dispositif de réglage de siège avant droit. |
|

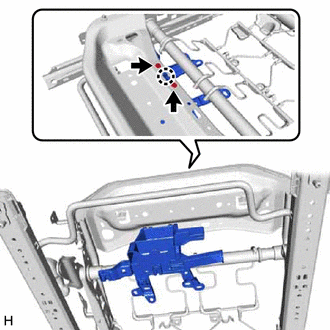

30. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE EN HAUTEUR DE SIEGE AVANT
(a) Déposer l'ensemble de dispositif de réglage en hauteur du siège avant.

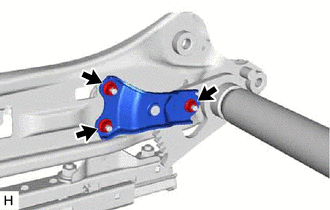

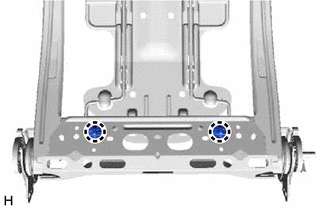

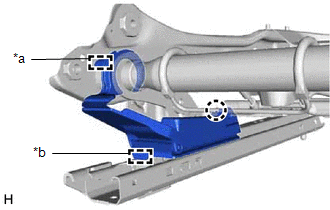

(1) Déposer les 3 écrous et la plaque de dispositif de réglage en hauteur. |
|
(2) Déposer l'entretoise de réglage en hauteur. |
|
(3) Déposer le sous-ensemble d'entretoise de réglage en hauteur de frein avant droit. |
|

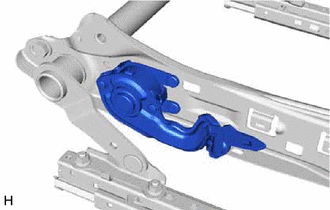

31. DEPOSER LE CACHE DE SUPPORT DE DISPOSITIF DE REGLAGE EN HAUTEUR DROIT
(a) Libérer la griffe pour déposer le cache de support de dispositif de réglage en hauteur droit du sous-ensemble d'entretoise de dispositif de réglage de frein avant droit. |
|
