REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

PROCEDURE

1. REPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE GAUCHE

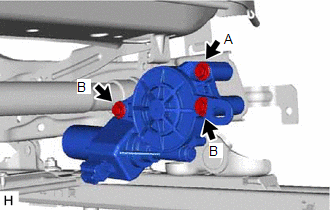

(a) Reposer l'ensemble de moteur de réglage d'inclinaison de siège à réglage électrique gauche avec les 3 boulons. Torque: 5,0 N·m {51 kgf·cm, 44 in·lbf} REMARQUE: Le boulon (A) est plus court que le boulon (B). Veiller à les reposer aux emplacements corrects.

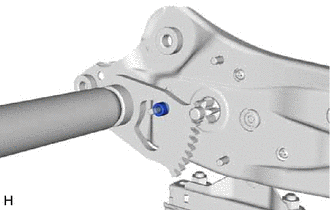

2. REPOSER L'ENSEMBLE DE MOTEUR DE REGLAGE EN HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE GAUCHE

(a) Reposer l'ensemble de moteur de commande de dispositif de levage de siège à réglage électrique gauche.

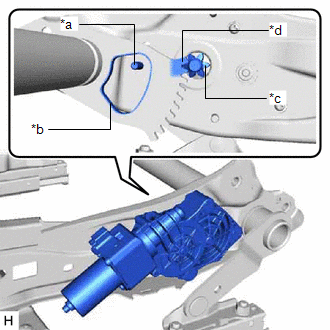

(1) Reposer le sous-ensemble de boîtier de réglage vertical de siège avant gauche. REMARQUE: Veiller à introduire le goujon fileté du sous-ensemble de boîtier de dispositif de réglage vertical de siège avant gauche dans l'orifice de l'ensemble de dispositif de réglage de siège avant gauche, comme indiqué sur le schéma. Veiller à placer l'ensemble de dispositif de réglage du siège avant gauche de sorte que lorsque le sous-ensemble de boîtier de réglage vertical du siège avant gauche est posé, leurs rapports soient placés comme indiqué sur le schéma.

*a Goujon fileté du sous-ensemble de boîtier de réglage vertical de siège avant gauche *b Orifice de l'ensemble de dispositif de réglage de siège avant *c Sous-ensemble de boîtier vertical de siège avant gauche *d Ensemble de dispositif de réglage de siège avant

(2) Reposer l'entretoise de réglage en hauteur.

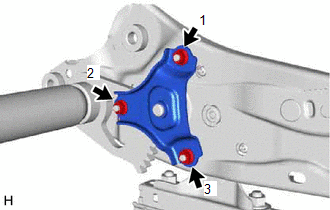

(3) Reposer la plaque de dispositif de réglage de siège avant gauche à l'aide des 3 écrous. Torque: 5,0 N·m {51 kgf·cm, 44 in·lbf} REMARQUE: Serrer les écrous dans l'ordre indiqué sur le schéma.

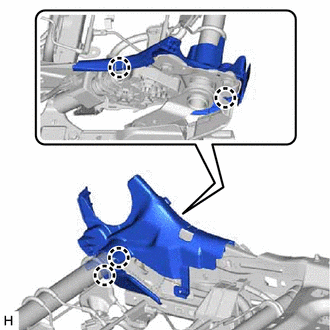

3. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager la griffe pour reposer la protection d'assise inférieure de siège avant.

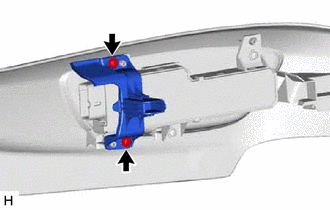

4. REPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(b) Engager les 2 griffes pour reposer le support de faisceau de câbles d'assise de siège avant gauche.

(c) Reposer les 2 vis.

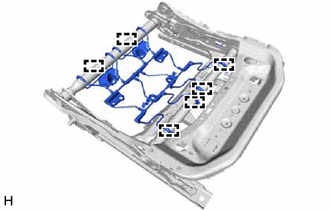

5. REPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager les 6 crochets pour reposer le sous-ensemble de ressort d'assise de siège avant gauche sur l'ensemble de dispositif de réglage de siège avant gauche.

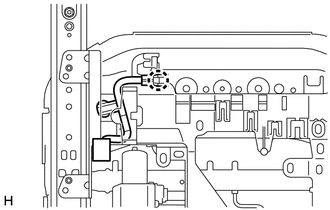

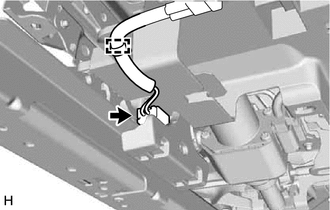

6. REPOSER LE CABLE DE SIEGE AVANT GAUCHE N° 3

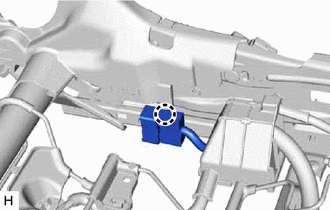

(a) Engager la griffe pour reposer le câble de siège avant gauche n° 3.

7. REPOSER LA PROTECTION DU CAPTEUR DE POSITION DE COULISSEMENT DU SIEGE

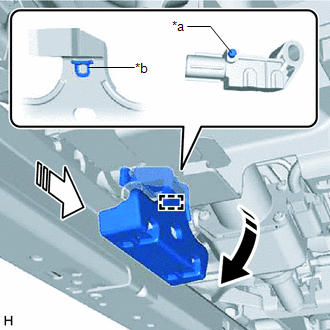

(a) Introduire la protection de capteur de position de coulissement de siège comme indiqué sur le schéma.

*a	Goupille
*b	Point de prise
	Engager dans cette direction
	Introduire dans ce sens

(b) Engager la protection de capteur de position de coulissement de siège sur la goupille du capteur d'airbag détectant la position de siège, comme indiqué sur le schéma.

(c) Engager l'attache et brancher le connecteur.

8. REPOSER LE CABLE DE SIEGE AVANT GAUCHE

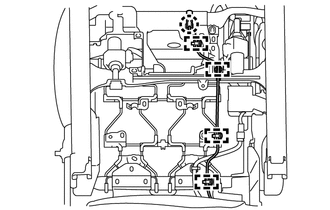

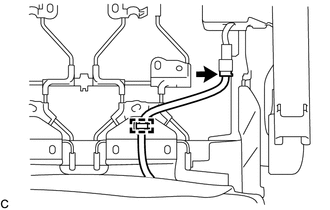

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant gauche.

9. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

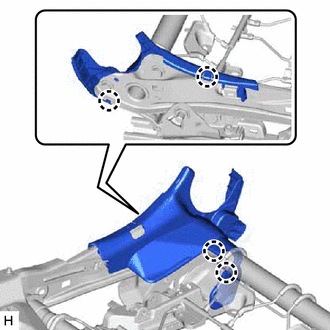

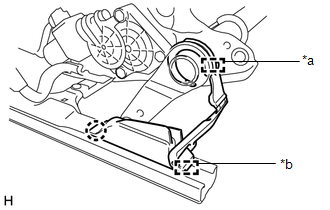

(a) Engager la griffe et le guide pour reposer la protection inférieure d'assise de siège avant gauche.

*a Crochet *b Guide

(b) Engager le crochet.

10. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROIT

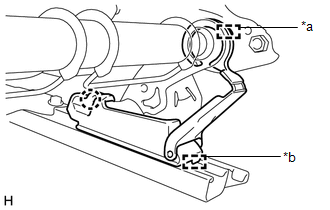

(a) Engager la griffe et le guide pour reposer la protection inférieure d'assise de siège avant droit.

*a Crochet *b Guide

(b) Engager le crochet.

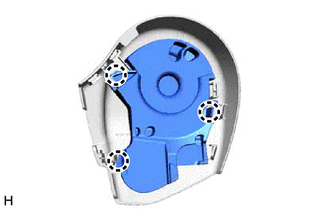

11. REPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

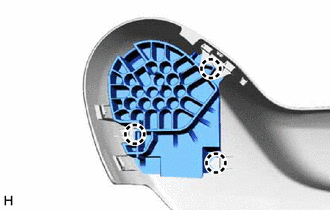

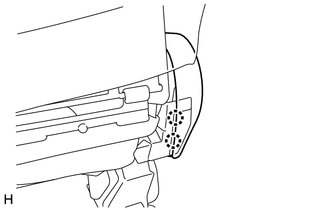

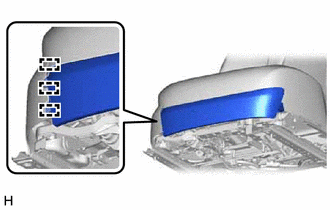

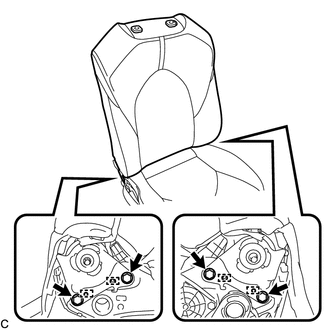

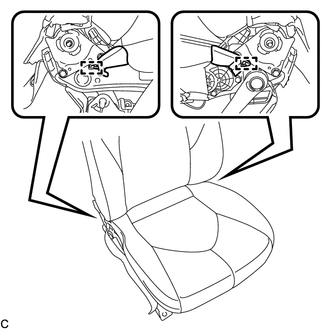

(a) Engager les 4 griffes pour reposer le cache intérieur gauche de dispositif de réglage d'inclinaison supérieur gauche.

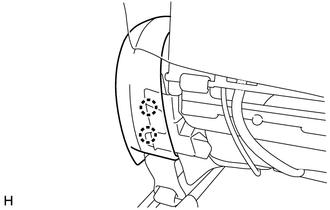

(b) Engager la griffe.

12. REPOSER LE CACHE INTERIEUR GAUCHE DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE DROIT

(a) Engager les 4 griffes pour reposer le cache intérieur de dispositif de réglage d'inclinaison droit de siège gauche.

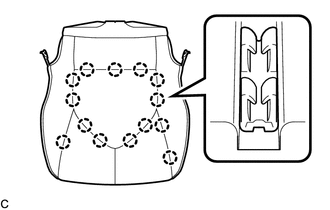

13. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

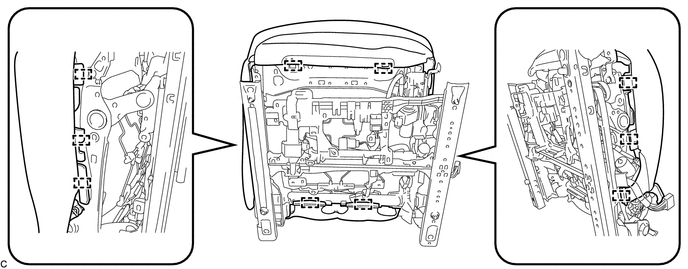

(a) Engager les 14 griffes pour reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé.

14. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Fixer les 10 crochets pour reposer la housse d'assise de siège avant de type séparé avec rembourrage sur l'ensemble de ressort d'assise de siège avant de type séparé.

15. REPOSER LE CABLE DE SIEGE AVANT GAUCHE N° 2

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant gauche n° 2.

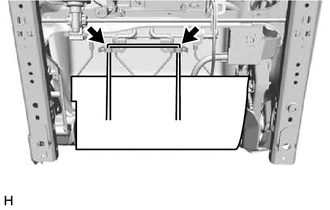

16. REPOSER LE CROCHET DE DOSSIER DE SIEGE AVANT N° 2

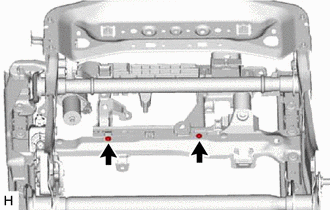

(a) Reposer les 2 crochets de dossier de siège avant n° 2 sur le sous-ensemble d'armature de dossier de siège avant gauche.

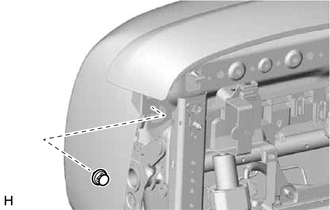

17. REPOSER LA PROTECTION DE BORD DE DOSSIER DE SIEGE AVANT

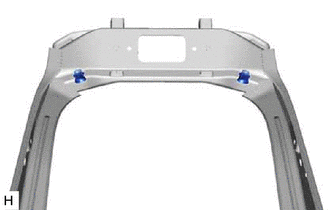

(a) Reposer les 2 protections de bord de dossier de siège avant sur l'ensemble de dispositif de réglage de soutien lombaire gauche.

18. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE

Cliquer ici

19. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT GAUCHE

Cliquer ici

20. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

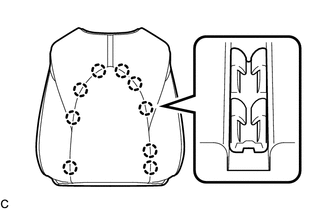

(a) Engager les 9 griffes pour reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé.

21. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Reposer la housse de dossier de siège avant de type séparé avec rembourrage.

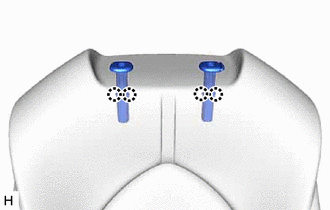

22. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Engager les 4 griffes pour reposer les 2 supports d'appuie-tête de siège avant.

(b) Fermer les 2 dispositifs de fixation.

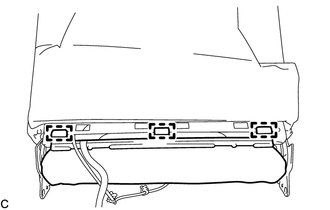

(c) Fixer les 3 crochets.

23. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Engager les 4 guides.

(b) Reposer l'ensemble de dossier de siège avant de type séparé sur l'ensemble d'assise de siège avant de type séparé à l'aide des 4 boulons.

Torque:

42 N·m {428 kgf·cm, 31 ft·lbf}

(c) Engager l'attache.

(d) Brancher le connecteur.

(e) Engager la griffe et les 4 attaches pour reposer le faisceau de câbles d'ensemble d'airbag de siège avant gauche. CONSEIL: Engager d'abord la griffe.

(f) Fixer les 2 crochets.

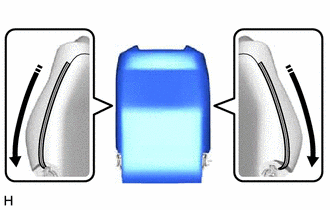

(g) Faire passer la housse de dossier de siège avant de type séparé à travers les rainures du cache intérieur gauche de dispositif de réglage d'inclinaison de siège gauche et le cache intérieur droit de dispositif de réglage d'inclinaison de siège gauche.

24. REPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 3

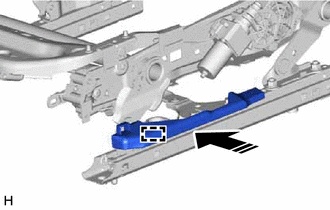

(a) Engager les 3 griffes pour reposer l'entretoise inférieure de glissière de siège n° 3 sur la protection d'assise de siège avant gauche.

25. REPOSER L'ENTRETOISE INFERIEURE DE GLISSIERE DE SIEGE N° 4

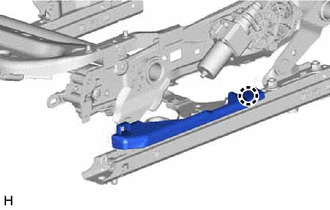

(a) Engager les 3 griffes pour reposer l'entretoise inférieure de glissière de siège n° 4 sur la protection d'assise intérieure de siège avant gauche.

26. REPOSER LE CONTACTEUR DE SIEGE A REGLAGE ELECTRIQUE AVANT GAUCHE

Cliquer ici

27. REPOSER LE SUPPORT D'ATTACHE DE PROTECTION DU DISPOSITIF DE REGLAGE DU SIEGE GAUCHE

(a) Reposer le support d'attache de protection de dispositif de réglage du siège gauche sur la protection d'assise de siège avant gauche à l'aide des 2 vis.

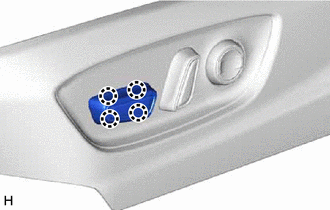

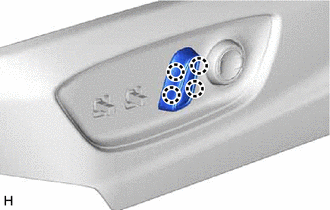

28. REPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

(a) Engager les 4 griffes pour reposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

29. REPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

(a) Engager les 4 griffes pour reposer le bouton de contacteur de réglage en hauteur et de coulissement de siège à réglage électrique.

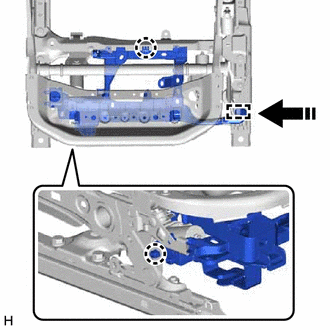

30. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager les 2 griffes et les 2 guides comme indiqué sur le schéma.

Poser dans ce sens

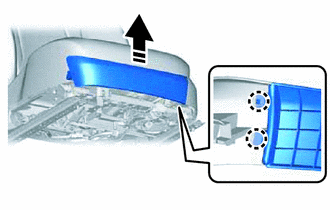

(b) Fixer les 2 griffes pour reposer la protection intérieure d'assise de siège avant gauche.

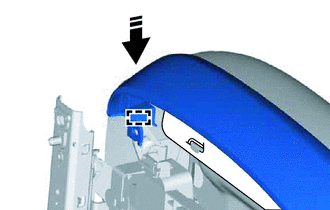

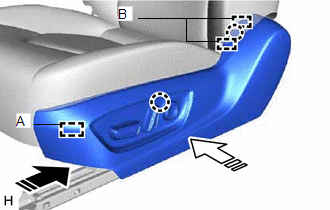

31. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE

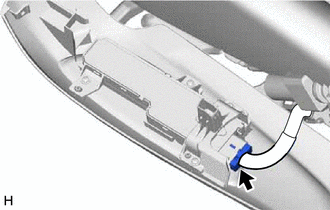

(a) Brancher le connecteur du contacteur de siège avant gauche à réglage électrique.

(b) Engager le guide (A) comme indiqué sur le schéma.

	Reposer dans ce sens (1)
	Reposer dans ce sens (2)

(c) Engager les 2 griffes et les 2 guides (B) comme indiqué sur le schéma.

(d) Engager les 2 griffes pour reposer la protection d'assise de siège avant gauche.

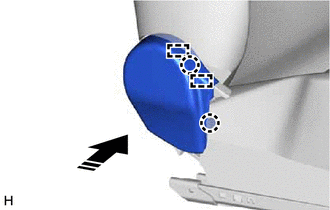

32. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT GAUCHE

(a) Engager les 3 guides.

(b) Engager les 2 griffes comme indiqué sur le schéma.

Poser dans ce sens

(c) Engager le guide, comme indiqué sur le schéma.

Poser dans ce sens

(d) Reposer la protection d'assise avant de siège avant gauche à l'aide de l'agrafe.

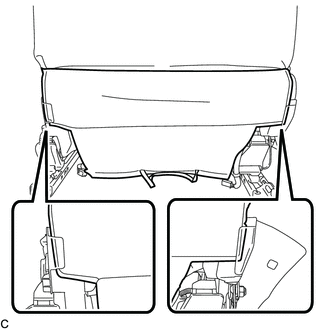

33. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Brancher l'élastique de la housse de dossier de siège avant de type séparé.

34. REPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE

Cliquer ici
