Toyota Camry Manuel de réparation XV50 (2011–2019): Remontage
REMONTAGE
PROCEDURE

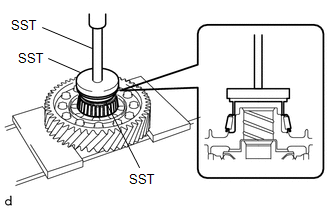

1. REPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN INTERIEUR)
(a) A l'aide du SST et d'une presse, poser un roulement à rouleaux coniques avant neuf (chemin intérieur) de boîtier de différentiel avant sur l'ensemble de boîtier de différentiel. SST: 09316-20011 SST: 09950-60021 09951-00890 SST: 09950-70010 09951-07200 REMARQUE:
| |

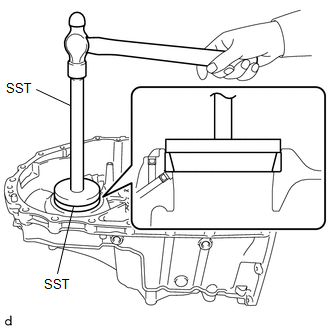

2. REPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN EXTERIEUR)
(a) A l'aide du SST et d'un marteau, reposer la cale de pignon d'attaque de différentiel et un un roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur) neuf sur le logement de boîte-pont. SST: 09950-60021 09951-00890 SST: 09950-70010 09951-07200 REMARQUE: Veiller à reposer le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur) de manière à ce qu'il n'y ait pas de jeu entre le roulement à rouleaux coniques avant de boîtier de différentiel avant (chemin extérieur), la cale de pignon d'attaque de différentiel et le logement de boîte-pont. La présence de jeu fausserait la mesure du couple de rotation de l'ensemble de boîtier de différentiel. |
|

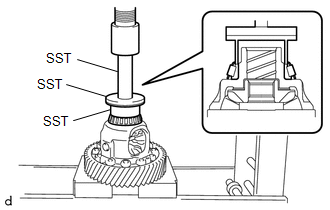

3. REPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN INTERIEUR)
(a) A l'aide du SST et d'une presse, poser un roulement à rouleaux coniques arrière neuf (chemin intérieur) de boîtier de différentiel avant sur l'ensemble de boîtier de différentiel. SST: 09316-20011 SST: 09950-60021 09951-00890 SST: 09950-70010 09951-07200 REMARQUE:
| |

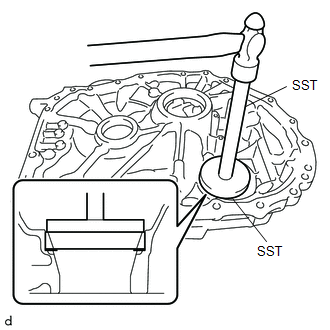

4. REPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT (CHEMIN EXTERIEUR)
(a) A l'aide du SST et d'un marteau, poser un roulement à rouleaux coniques arrière de boîtier de différentiel avant neuf (chemin extérieur) sur le sous-ensemble de carter de boîte-pont automatique. SST: 09951-00850 SST: 09950-70010 09951-07200 REMARQUE: Veiller à reposer le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin extérieur) de manière à ce qu'il n'y ait pas de jeu entre le roulement à rouleaux coniques arrière de boîtier de différentiel avant (chemin extérieur) et le sous-ensemble de carter de boîte-pont automatique. La présence de jeu fausserait la mesure du couple de rotation de l'ensemble de boîtier de différentiel. |
|
