Toyota Camry Manuel de réparation XV50 (2011–2019): Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE BOITIER DE DIFFERENTIEL

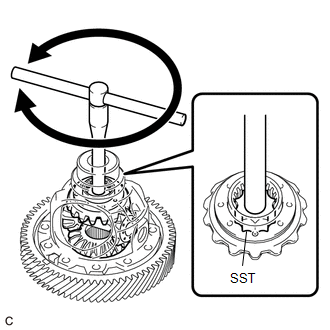

(a) A l'aide du SST, faire tourner le planétaire de différentiel avant, comme indiqué sur le schéma. SST: 09528-52010 09528-05030 Standard: Le planétaire de différentiel avant ne se verrouille pas lorsqu'il est tourné dans les deux sens. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de boîtier de différentiel. |
|
