REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE TUYAU D'ASPIRATION DE CARBURANT AVEC POMPE ET SONDE
(a) Poser un nouveau joint d'étanchéité de tuyau d'aspiration de carburant sur l'ensemble de réservoir à carburant.
(b) Placer l'ensemble de tuyau d'aspiration de carburant avec pompe et jauge sur l'ensemble de réservoir à carburant.
REMARQUE:
Veiller à ne pas plier le bras de l'ensemble de sonde de niveau de carburant.

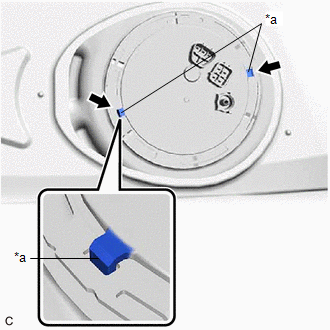

(c) Aligner les saillies de l'ensemble de tuyau d'aspiration de carburant avec pompe et jauge sur les encoches de l'ensemble de réservoir à carburant.
*a | Saillie |
![]() |
Encoche |
2. REPOSER LE DISPOSITIF DE RETENUE DE JAUGE DE POMPE A CARBURANT
(a) Reposer le dispositif de retenue de jauge de pompe à carburant.
(1) Tout en appuyant sur l'ensemble de tuyau d'aspiration de carburant avec pompe et jauge, reposer provisoirement le dispositif de retenue de jauge de pompe à carburant.

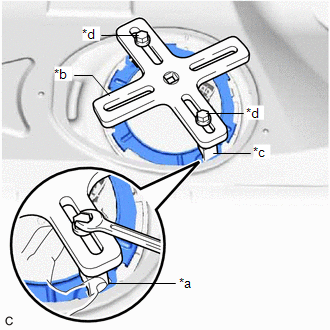

(2) Reposer provisoirement le SST (plaque) et le SST (griffe) sur le dispositif de retenue de jauge de pompe à carburant. SST: 09808-14031 09808-01030 09808-01050 SST: 09808-01071 CONSEIL: Bien introduire les extrémités du SST (griffe) dans les points d'insertion du dispositif de retenue de jauge de pompe à carburant. |
|

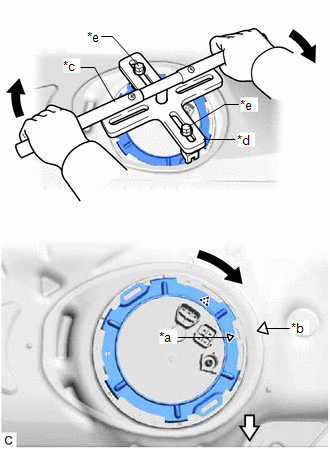

(3) Tout en enfonçant fermement le SST (griffe) dans les points d'insertion du dispositif de retenue de la jauge de pompe à carburant, serrer le SST (boulon).
(4) Poser le SST (poignée) sur le SST (plaque).
*a | Repère triangulaire (dispositif de retenue de jauge de pompe à carburant) |
*b | Repère triangulaire (ensemble de réservoir à carburant) |
*c | SST (poignée) |
*d | SST (plaque) |
*e | SST (boulon) |
![]() |
Côté avant |
SST: 09808-14031
09808-01010
SST: 09808-01071
(5) A l'aide du SST, faire tourner le dispositif de retenue de jauge de pompe à carburant de façon à ce que le repère triangulaire du dispositif de retenue de la jauge de pompe à carburant s'aligne avec le repère triangulaire de l'ensemble de réservoir à carburant pour reposer l'ensemble de tuyau d'aspiration de carburant avec pompe et jauge sur l'ensemble de réservoir à carburant.
REMARQUE:
(b) Engager la griffe pour reposer l'attache de tuyau de carburant n° 1.

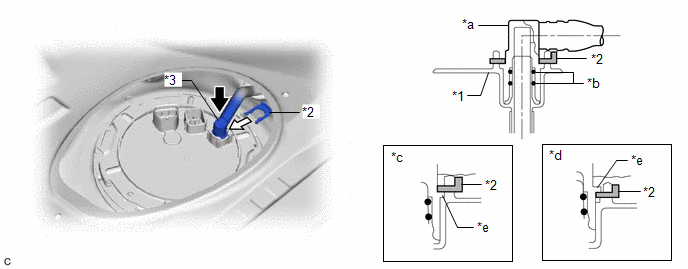

3. BRANCHER LE SOUS-ENSEMBLE DE TUYAU PRINCIPAL DE RESERVOIR A CARBURANT
(a) Engager le joint de tuyau de carburant sur le bouchon du sous-ensemble de plaque d'aspiration de carburant, puis reposer l'agrafe de joint de tuyau.
*1 | Sous-ensemble de plaque d'aspiration de carburant |
*2 | Agrafe de joint de tuyau |
*3 | Sous-ensemble de tuyau principal de réservoir à carburant |
- | - |
*a | Joint de tuyau de carburant |
*b | Joint torique |
*c | Correct(e) |
*d | Incorrect(e) |
*e | Collier |
- | - |
![]() |
Introduire |
![]() |
Introduire |
REMARQUE:

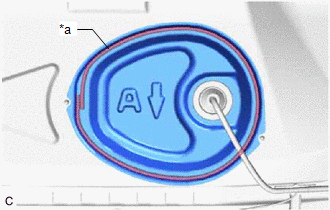

4. REPOSER LE CACHE D'ORIFICE DE VISITE DE PLANCHER ARRIERE
(a) Déposer le reste de ruban adhésif en butyle du cache d'orifice de visite de plancher arrière et de la carrosserie du véhicule.
(b) Nettoyer les surfaces de pose du cache d'orifice de visite de plancher arrière et de la caisse du véhicule.
(c) Brancher les 2 connecteurs de pompe à carburant.
(d) Reposer le cache d'orifice de visite de plancher arrière à l'aide de ruban adhésif en butyle neuf. REMARQUE: Reposer correctement le cache d'orifice de visite de plancher arrière. |
|
5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
6. RECHERCHER UNE FUITE EVENTUELLE DE CARBURANT
Cliquer ici
7. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
Cliquer ici
8. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
Cliquer ici
9. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
Cliquer ici
Cliquer ici
10. EFFECTUER L'INITIALISATION
(a) Effectuer la procédure "Vérification après réparation" après le remplacement de la pompe à carburant.
Cliquer ici
