REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT

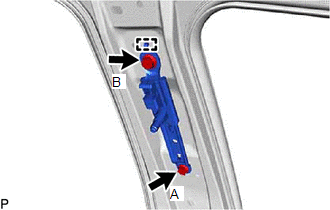

| (a) Engager le guide et reposer provisoirement l'ensemble de dispositif de réglage d'ancrage de sangle supérieure de ceinture de sécurité avant avec les 2 boulons. |
|
(b) Serrer complètement le boulon (A), puis le boulon (B) pour reposer l'ensemble de dispositif de réglage d'ancrage de sangle supérieure de ceinture de sécurité avant.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
2. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT
Cliquer ici .gif)
3. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

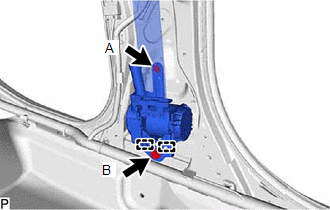

| (a) Engager les 2 guides et reposer provisoirement l'ensemble de sangle extérieure de ceinture de sécurité avant à l'aide des 2 boulons. |
|
(b) Serrer complètement le boulon (A) en premier lieu puis le boulon (B) pour reposer l'ensemble de sangle extérieure de ceinture de sécurité avant.
Torque:
Boulon (A) :
12,5 N·m {127 kgf·cm, 9 ft·lbf}
Boulon (B) :
42 N·m {428 kgf·cm, 31 ft·lbf}

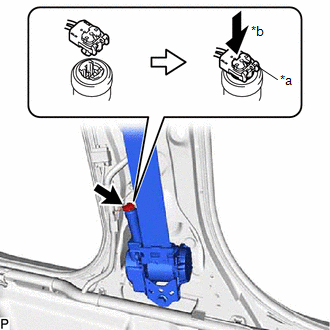

| (c) Brancher le connecteur du prétensionneur et verrouiller le bouton de verrouillage comme indiqué sur le schéma. REMARQUE: Verrouiller correctement le bouton de verrouillage. |
|
(d) Brancher l'ancrage supérieur de l'ensemble de sangle extérieure de ceinture de sécurité avant avec l'écrou.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
(e) S'assurer que l'enrouleur à blocage d'urgence (ELR) se bloque.
REMARQUE:
La vérification doit être effectuée avec l'ensemble de sangle extérieure de ceinture de sécurité avant posé sur le véhicule.
(1) Lorsque l'ensemble de sangle extérieure de ceinture de sécurité avant est posé sur le véhicule, s'assurer que la ceinture se bloque quand elle est tirée rapidement.
4. REPOSER LE GARNISSAGE SUPERIEUR DE MONTANT CENTRAL
Cliquer ici
5. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL
Cliquer ici
6. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT
(a) Brancher l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité avant avec le boulon.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
7. REPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE
(a) Engager les 3 griffes afin de reposer le cache d'ancrage extérieur de sangle abdominale de ceinture de sécurité.
8. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
Cliquer ici
9. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici
10. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
Cliquer ici
11. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
12. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
13. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
14. VERIFIER LE TEMOIN SRS
Cliquer ici
