REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
PROCEDURE

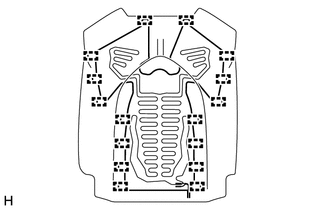

1. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT
| (a) Reposer l'ensemble de chauffage de dossier de siège avant sur la housse de dossier de siège avant de type séparé avec 16 attaches d'étiquette neuves. |
|
2. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
.gif)
3. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
Cliquer ici
4. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT
Cliquer ici
5. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
6. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
Cliquer ici
7. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
Cliquer ici
8. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT
Cliquer ici
9. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
Cliquer ici
10. REPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
Verification
