Toyota Camry et,
Toyota Partner.
Toyota Camry et,
Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|

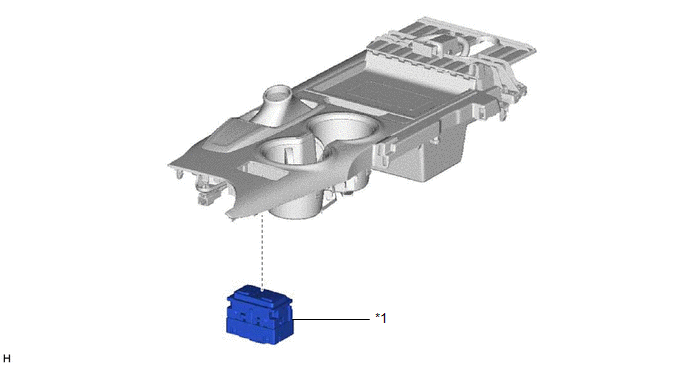

*1 | CONTACTEUR DE SIEGE D'APPOINT |
- | - |
Depose
DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici
.gif)
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE
Cliquer ici
3. DEPOSER LE CONTACTEUR DE SIEGE RAFRAICHISSANT
(a) Libérer les 4 griffes pour déposer le contacteur de siège rafraîchissant du sous-ensemble de panneau de console supérieur arrière.
.png) |
Déposer dans ce sens |
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DE SIEGE RAFRAICHISSANT

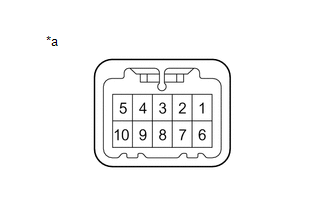

| (a) Appliquer la tension de la batterie et vérifier le fonctionnement du contacteur en fonction du tableau ci-dessous. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de siège rafraîchissant. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CONTACTEUR DE SIEGE RAFRAICHISSANT

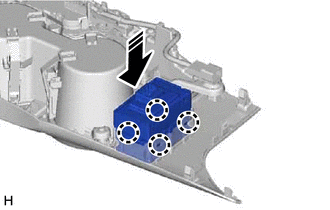

(a) Engager les 4 griffes pour reposer le contacteur de siège rafraîchissant sur le sous-ensemble de panneau de console supérieur arrière.
.png) |
Poser dans ce sens |
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE
Cliquer ici .gif)
ReposePieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 CAPTEUR DE COMMANDE D'ECLAIRAGE AUTOMATIQUE
*2 ENSEMBLE DE BUSE DE DEGIVREUR
*3 CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 1
*4 CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2 ...
