REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Cliquer ici
CONSEIL:
PROCEDURE
1. REPOSER L'ENSEMBLE DE SIEGE AVANT

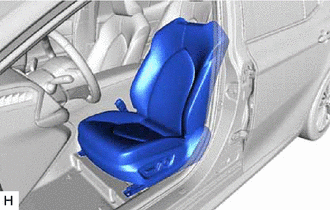

(a) Placer l'ensemble de siège avant dans l'habitacle. REMARQUE: Veiller à ne pas endommager la carrosserie du véhicule. |
|
(b) Brancher le connecteur de l'ensemble d'airbag de siège avant sous l'ensemble de siège avant.

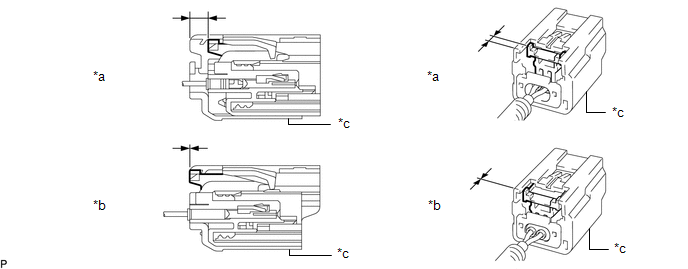

(1) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier est correcte, comme indiqué sur le schéma.
*a | Correct(e) |
*b | Incorrect(e) |
*c | CPA jaune |
- | - |
(2) Veiller à engager les connecteurs jusqu'à ce qu'ils soient verrouillés (lors du verrouillage, s'assurer qu'un déclic se fait entendre).
REMARQUE:
(c) Brancher chaque connecteur et engager chaque attache sous l'ensemble de siège avant.
(d) Brancher le câble sur la borne négative (-) de la batterie.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
(e) Reposer provisoirement l'ensemble de siège avant avec les 4 boulons.
(f) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.

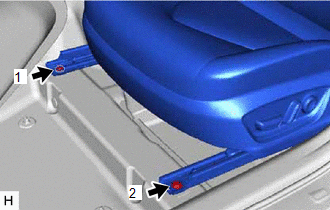

(g) A l'aide d'une clé à douille "TORX" T50, resserrer les 2 boulons situés sur la partie avant de l'ensemble de siège avant. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma. |
|

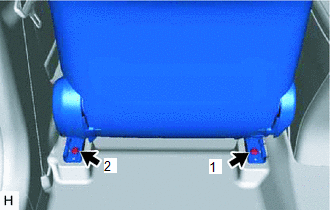

(h) Actionner le bouton de contacteur de coulissement et de siège à réglage électrique en hauteur et déplacer l'ensemble de siège avant dans la position avant maximale.
(i) A l'aide d'une clé à douille "TORX" T50, resserrer les 2 boulons situés sur la partie arrière de l'ensemble de siège avant. Torque: 37 N·m {377 kgf·cm, 27 ft·lbf} REMARQUE: Serrer les boulons dans l'ordre indiqué sur le schéma. |
|
2. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE ARRIERE

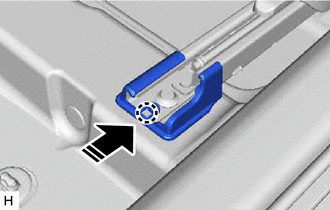

(a) Engager la griffe pour reposer le cache de support de glissière extérieure de siège arrière.
![]() |
Poser dans ce sens |
3. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE ARRIERE

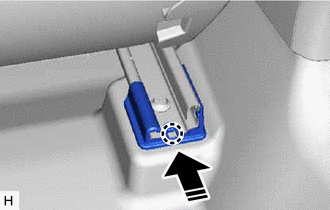

(a) Engager la griffe pour reposer le cache intérieur de support de glissière de siège arrière.
![]() |
Poser dans ce sens |
4. REPOSER LE CACHE DE SUPPORT DE GLISSIERE EXTERIEURE DE SIEGE AVANT
(a) Actionner la glissière et le bouton du contacteur de coulissement vertical du siège et déplacer l'ensemble du siège avant à la position la plus reculée.

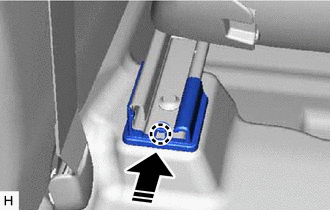

(b) Engager la griffe pour reposer le cache de support de glissière extérieure de siège avant.
![]() |
Poser dans ce sens |
5. REPOSER LE CACHE INTERIEUR DE SUPPORT DE GLISSIERE DE SIEGE AVANT

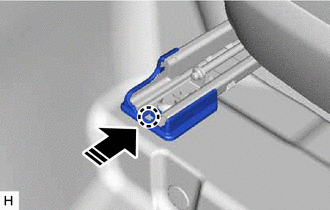

(a) Engager la griffe pour reposer le cache de support de glissière intérieure de siège avant.
![]() |
Poser dans ce sens |
6. REPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE AVANT
(a) Reposer l'ensemble d'appuie-tête de siège avant sur l'ensemble de siège avant.
7. VERIFIER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
8. VERIFIER LE CHAUFFAGE DE SIEGE
Cliquer ici
9. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
