REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante se rapporte au côté gauche.

PROCEDURE

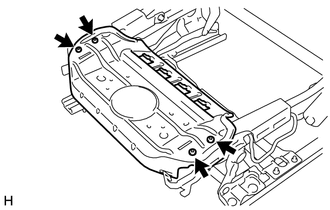

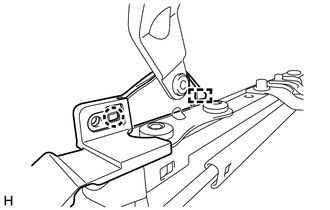

1. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'ASSISE DE SIEGE AVANT

(a) A l'aide d'une clé à douille "TORX" T25, reposer le sous-ensemble de panneau d'assise de siège avant sur l'ensemble de dispositif de réglage de siège avant à l'aide des 4 vis.

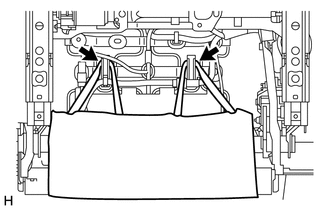

2. REPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT

(a) Engager les 8 crochets pour reposer le sous-ensemble de ressort d'assise de siège avant sur l'ensemble de dispositif de réglage de siège avant.

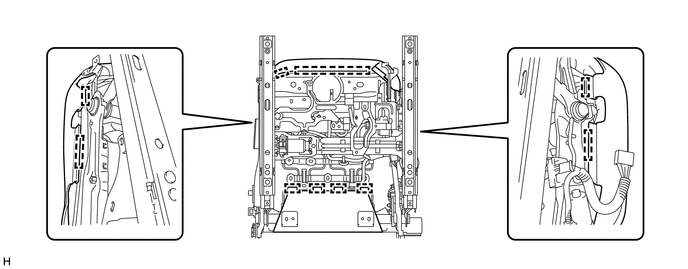

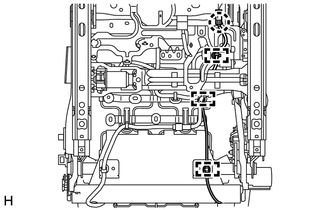

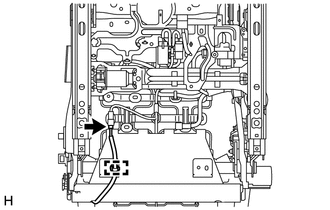

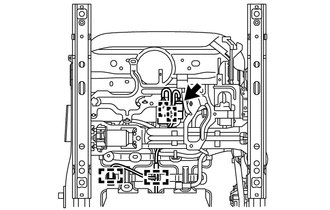

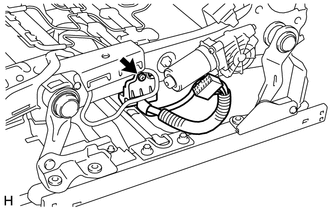

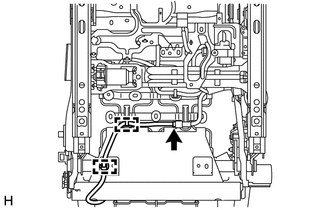

3. REPOSER LE CABLE DE SIEGE AVANT

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant.

(b) Reposer la vis.

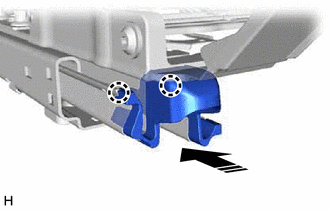

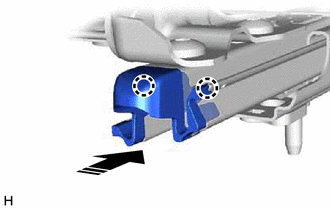

4. REPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE GAUCHE (pour côté conducteur)

(a) Engager les 2 griffes pour reposer le cache de rail supérieur de glissière de siège gauche.

Poser dans ce sens

5. REPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT (pour côté passager avant)

CONSEIL:

• Procéder de la même manière que pour le cache de rail supérieur de glissière de siège gauche (pour côté conducteur).
• Utiliser la même procédure pour les caches de rail supérieur de glissière de siège droit.

6. REPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE GAUCHE

(a) Engager les 2 griffes pour reposer le cache de rail supérieur de glissière de siège gauche.

Poser dans ce sens

7. REPOSER LE CACHE DE RAIL SUPERIEUR DE GLISSIERE DE SIEGE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

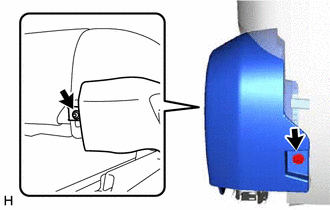

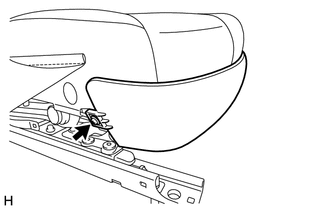

8. REPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT GAUCHE (pour côté conducteur)

(a) Engager la griffe et le guide.

(b) Engager le crochet.

(c) Reposer la protection d'assise inférieure de siège avant gauche avec la vis.

9. REPOSER LA PROTECTION D'ASSISE INFERIEURE DE SIEGE AVANT DROIT (pour côté conducteur)

(a) Engager les 2 griffes.

(b) Engager le crochet pour reposer la protection inférieure d'assise de siège avant droit.

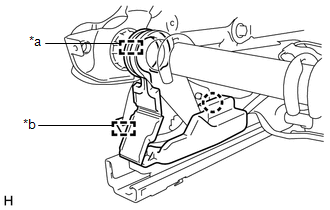

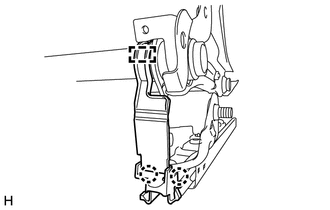

10. REPOSER LA HOUSSE INFERIEURE D'ASSISE DE SIEGE AVANT GAUCHE (pour côté passager avant)

(a) Engager la griffe et le guide.

*a Crochet *b Guide

(b) Engager le crochet.

(c) Reposer la protection d'assise inférieure de siège avant gauche avec la vis.

11. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT DROITE (pour côté passager avant)

CONSEIL:

Suivre la même procédure que pour la protection d'assise inférieure de siège avant gauche (pour côté conducteur).

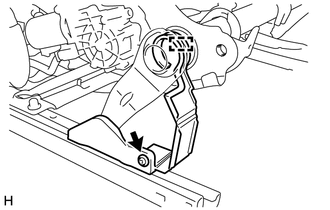

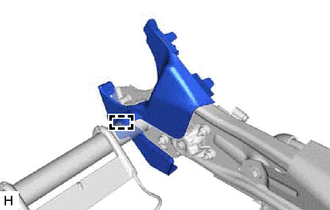

12. REPOSER LE CACHE INTERIEUR DE DISPOSITIF DE REGLAGE DE L'INCLINAISON DE SIEGE GAUCHE

(a) Engager le guide pour reposer le cache intérieur gauche de dispositif de réglage d'inclinaison supérieur.

13. REPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

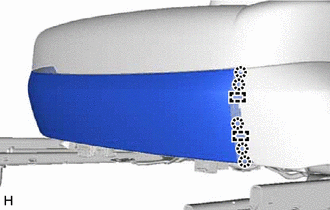

14. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE

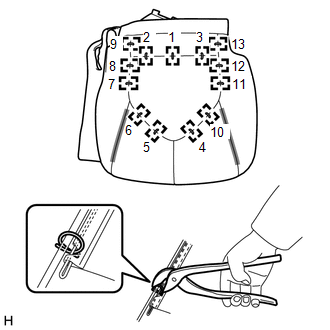

(a) A l'aide d'une pince pour anneau demi-rond, reposer les 13 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

Dispositif de fixation

REMARQUE:

• Veiller à ne pas endommager la housse d'assise de siège avant de type séparé.
• Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse d'assise de siège avant de type séparé.

(b) Engager les 2 dispositifs de fixation.

(c) A l'aide d'une pince pour anneau demi-rond, reposer la housse d'assise de siège avant de type séparé sur le rembourrage d'assise de siège avant de type séparé avec 2 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma. REMARQUE: Veiller à ne pas endommager la housse d'assise de siège avant de type séparé. Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse d'assise de siège avant de type séparé.

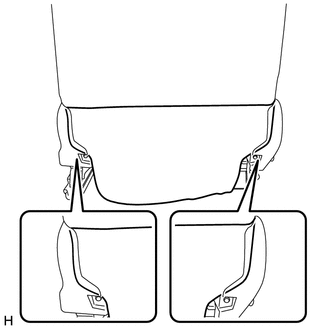

15. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

(a) Fixer les 10 crochets pour reposer la housse d'assise de siège avant de type séparé avec rembourrage sur l'ensemble de ressort d'assise de siège avant de type séparé.

(b) avec système de chauffage de siège:

(1) Brancher le connecteur.

(2) Engager les 4 attaches pour reposer le faisceau de câbles de l'ensemble de chauffage d'assise de siège avant.

16. REPOSER LE CABLE DE SIEGE AVANT N° 2

(a) Brancher chaque connecteur et engager chaque attache pour reposer le câble de siège avant n° 2.

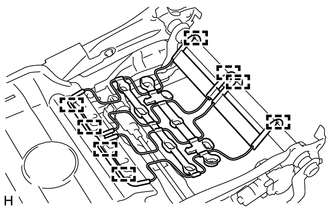

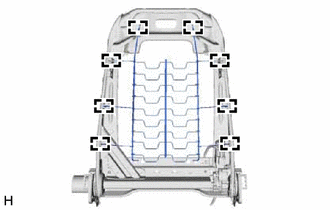

17. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE DOSSIER DE SIEGE AVANT DROIT (pour côté passager avant)

(a) Engager les 8 crochets pour reposer le sous-ensemble de ressort de dossier de siège avant droit sur le sous-ensemble d'armature de dossier de siège avant.

18. REPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE DE SOUTIEN LOMBAIRE GAUCHE (pour côté conducteur)

Cliquer ici

19. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE AVANT

Cliquer ici

20. REPOSER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT (avec système de chauffage de siège)

Cliquer ici

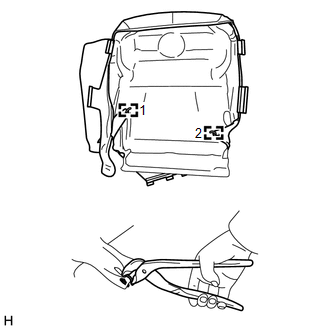

21. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

Dispositif de fixation

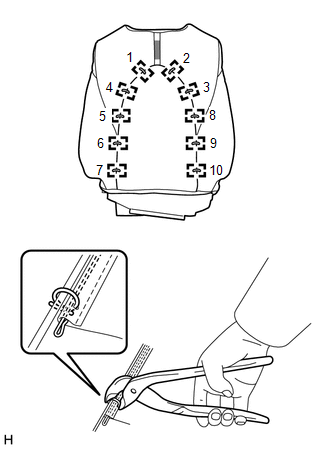

(a) A l'aide d'une pince pour anneau demi-rond, reposer la housse de dossier de siège avant de type séparé sur le rembourrage de dossier de siège avant de type séparé avec 10 anneaux demi-ronds neufs dans l'ordre indiqué sur le schéma.

REMARQUE:

• Veiller à ne pas endommager la housse de dossier de siège avant de type séparé.
• Veiller à reposer correctement les anneaux demi-ronds, comme indiqué sur le schéma, tout en évitant la formation de plis sur la housse de dossier de siège avant de type séparé.

(b) Engager le dispositif de fixation.

22. REPOSER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE

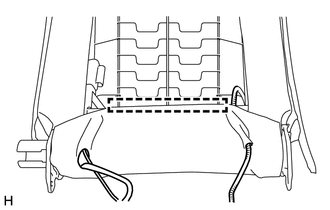

(a) Reposer la housse de dossier de siège avant de type séparé avec rembourrage.

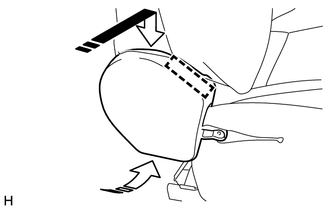

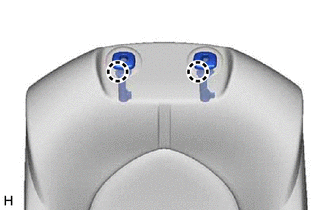

23. REPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE AVANT

(a) Engager les 2 griffes pour reposer les 2 supports d'appuie-tête de siège avant.

(b) Engager les 2 supports.

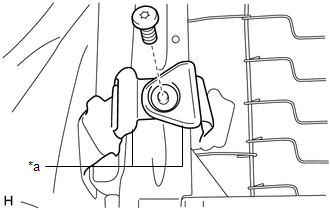

*a Support

(c) A l'aide d'une clé à douille "TORX" T25, reposer la vis.

Torque:

8,0 N·m {82 kgf·cm, 71 in·lbf}

REMARQUE:

• Pour les véhicules équipés d'un ensemble d'airbag de siège avant, la housse de dossier de siège avant de type séparé avec rembourrage doit être correctement reposée. Autrement, l'ensemble d'airbag de siège avant pourrait ne pas se déployer correctement.
• Après la repose de l'écrou, veiller à ce que la sangle ne soit pas tordue.
• Reposer correctement les supports.

(d) Faire passer chaque faisceau de câbles via l'orifice situé dans le cache de dossier de siège avant de type séparé.

(e) Engager le crochet.

(f) Fermer les 2 dispositifs de fixation.

24. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

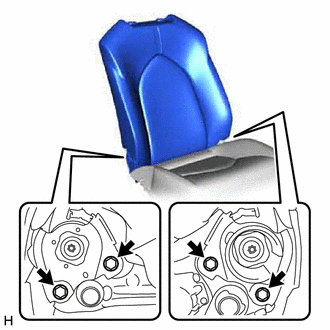

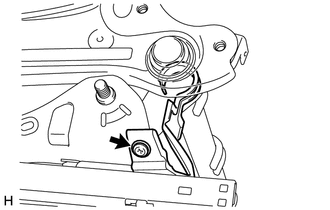

(a) Reposer l'ensemble de dossier de siège avant de type séparé sur l'ensemble d'assise de siège avant de type séparé à l'aide des 4 boulons. Torque: 45 N·m {459 kgf·cm, 33 ft·lbf}

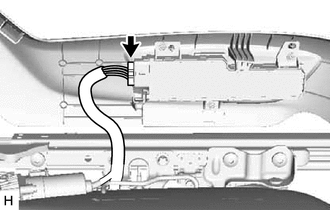

(b) avec système de chauffage de siège: (1) Brancher le connecteur. (2) Engager l'attache pour reposer le faisceau de câbles d'ensemble de chauffage de dossier de siège avant.

(c) Brancher le connecteur.

(d) Engager les 2 attaches pour reposer le câble de siège avant n° 2.

(e) Engager la griffe et les 3 attaches pour reposer le faisceau de câbles de l'ensemble d'airbag de siège avant. CONSEIL: Engager d'abord la griffe.

(f) Engager le crochet.

25. REPOSER LE CONTACTEUR DE SIEGE AVANT A REGLAGE ELECTRIQUE

Cliquer ici

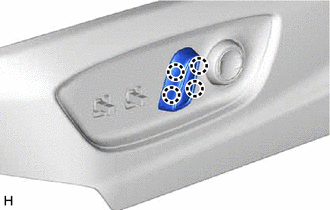

26. REPOSER LE BOUTON DE CONTACTEUR D'INCLINAISON DE SIEGE A REGLAGE ELECTRIQUE

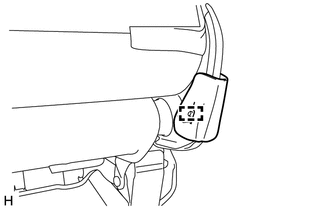

(a) Engager les 4 griffes pour reposer le bouton de contacteur d'inclinaison de siège à réglage électrique.

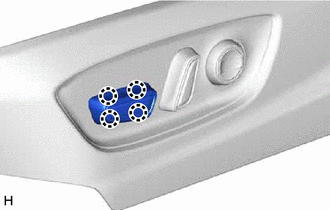

27. REPOSER LE BOUTON DE CONTACTEUR DE COULISSEMENT ET DE HAUTEUR DE SIEGE A REGLAGE ELECTRIQUE

(a) Engager les 4 griffes pour reposer le bouton de contacteur de réglage en hauteur et de coulissement de siège à réglage électrique.

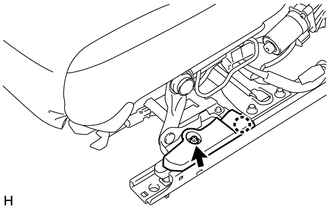

28. REPOSER LA PROTECTION INFERIEURE D'ASSISE DE SIEGE AVANT

(a) Engager la griffe.

(b) Reposer la protection d'assise inférieure de siège avant avec la vis.

29. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT

(a) Engager le guide, comme indiqué sur le schéma.

	Reposer dans ce sens (1)
	Reposer dans ce sens (2)

(b) Reposer la protection intérieure d'assise de siège avant avec les 2 vis.

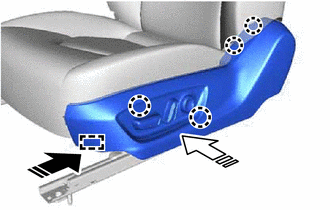

30. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT

(a) Brancher le connecteur du contacteur de siège avant à réglage électrique.

(b) Engager le guide et les 4 griffes comme indiqué sur le schéma.

	Reposer dans ce sens (1)
	Reposer dans ce sens (2)

(c) Reposer la protection d'assise de siège avant avec les 2 vis.

31. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT

(a) Engager les 5 griffes et les 2 guides.

(b) Reposer la protection d'assise avant de siège avant avec la vis.

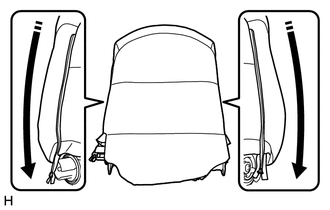

32. BRANCHER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE

(a) Faire passer la housse de dossier de siège avant de type séparé dans les rainures de la protection d'assise de siège avant et de la protection d'assise intérieure de siège avant.

(b) Brancher les 2 élastiques de la housse de dossier de siège avant de type séparé.

33. REPOSER L'ENSEMBLE INTERIEUR DE SANGLE DE CEINTURE DE SECURITE DE SIEGE AVANT GAUCHE (pour côté conducteur)

Cliquer ici

34. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT DROIT (pour côté passager avant)

Cliquer ici

35. REPOSER L'ECU DE DETECTION D'OCCUPANT (pour côté passager avant)

Cliquer ici

36. REPOSER LE CAPTEUR D'AIRBAG DETECTANT LA POSITION DE SIEGE (pour côté conducteur)

Cliquer ici
