REPOSE
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE
REMARQUE:
Si le capteur d'angle de braquage est posé sur un sous-ensemble de câble en spirale mal aligné, les DTC indiquant des dysfonctionnements de sous-ensemble de câble en spirale avec capteur tels que le DTC B1801, C1231 et C1433 seront enregistrés et il sera impossible de corriger le problème. Dans ce cas, remplacer le sous-ensemble de câble en spirale et le capteur d'angle de braquage par un élément neuf.

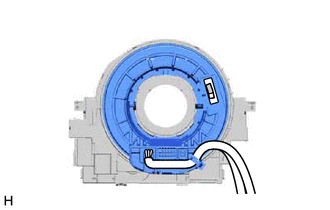

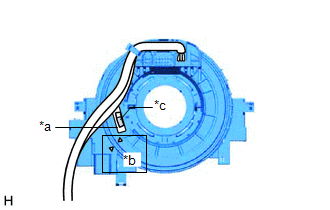

(a) Vérifier si le sous-ensemble de câble en spirale est centré. OK:
|
|
(b) Centrer le sous-ensemble de câble en spirale s'il ne l'est pas.
REMARQUE:
Veiller à bien respecter les mesures de précaution suivantes, dans le cas contraire, le sous-ensemble de câble en spirale peut être endommagé.

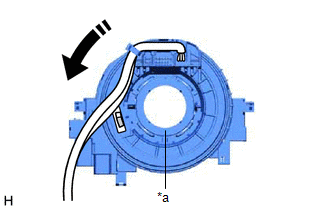

(1) Tout en appuyant sur l'interverrouillage, comme indiqué dans le schéma, à la main, faire lentement tourner le sous-ensemble de câble en spirale dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.
*a | Interverrouillage |
![]() |
Sens de rotation |
REMARQUE:
Si le sous-ensemble de câble en spirale est tourné dans le sens des aiguilles d'une montre à cette étape, il risque d'être endommagé et peut être impossible à centrer. Veiller à faire tourner uniquement le sous-ensemble de câble en spirale dans le sens inverse des aiguilles d'une montre.
CONSEIL:
Si l'interverrouillage est engagé, le sous-ensemble de câble en spirale se verrouille lorsque le connecteur se trouve à proximité de la partie supérieure ou inférieure de la rotation du sous-ensemble de câble en spirale.
(2) Si le connecteur n'est pas positionné dans la partie inférieure de la rotation du sous-ensemble de câble en spirale lorsque le sous-ensemble de câble en spirale est tourné jusqu'à ce qu'il s'arrête, faire tourner le sous-ensemble de câble en spirale dans le sens des aiguilles d'une montre jusqu'à ce que le connecteur soit positionné dans la partie inférieure comme indiqué sur le schéma. |
|

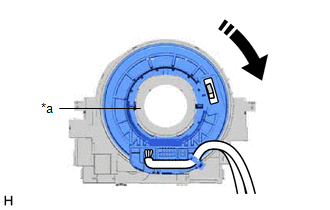

(3) Tout en appuyant sur l'interverrouillage comme indiqué sur le schéma, faire tourner le sous-ensemble de câble en spirale dans le sens des aiguilles d'une fois environ 2,5 fois.
*a | Interverrouillage |
![]() |
Sens de rotation |
REMARQUE:
Si le sous-ensemble de câble en spirale est tourné dans le sens des aiguilles d'une montre 5 fois minimum à partir de son point d'arrêt et que le connecteur est positionné dans la partie inférieure, le sous-ensemble de câble en spirale peut être endommagé.
CONSEIL:
Si l'interverrouillage est engagé, le sous-ensemble de câble en spirale se verrouille lorsque le connecteur se trouve à proximité de la partie supérieure ou inférieure de la rotation du sous-ensemble de câble en spirale.
(4) Vérifier si le sous-ensemble de câble en spirale est centré. OK:
|
|
2. REPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

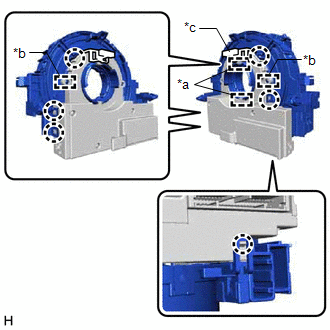

(a) Aligner les 2 goupilles et les 2 guides, puis engager les 6 griffes pour reposer le sous-ensemble de câble en spirale sur le capteur d'angle de braquage. REMARQUE:
|
|

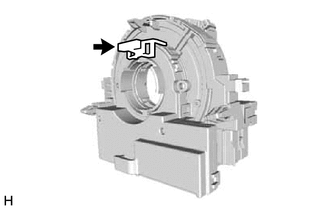

(b) Enlever la goupille de verrouillage du capteur d'angle de braquage. |
|
3. REPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
REMARQUE:
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:

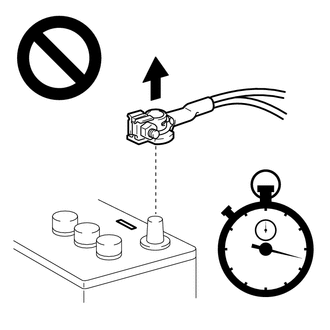

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) S'assurer que les roues avant sont alignées dans l'axe du véhicule.
(d) Engager la griffe et les 2 agrafes pour reposer le sous-ensemble de câble en spirale avec capteur.

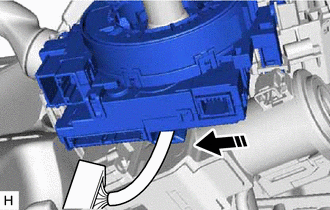

(e) Reposer le faisceau de câbles sur le sous-ensemble de câble en spirale avec capteur, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(f) Brancher chaque connecteur.
4. REPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
Cliquer ici
5. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE COLONNE DE DIRECTION
Cliquer ici
6. ALIGNER LES ROUES AVANT DANS L'AXE DU VEHICULE
7. VERIFIER ET REGLER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

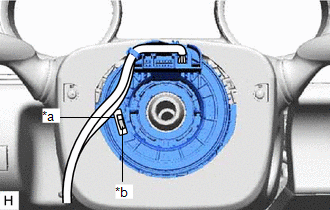

(c) Vérifier si le sous-ensemble de câble en spirale avec capteur est centré. OK:
|
|
(d) Centrer le sous-ensemble de câble en spirale avec capteur s'il ne l'est pas.
REMARQUE:
Veiller à bien respecter les mesures de précaution suivantes, dans le cas contraire, le sous-ensemble de câble en spirale avec capteur peut être endommagé.

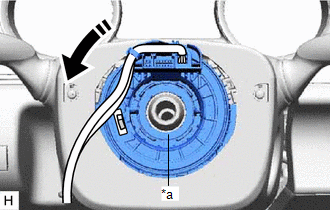

(1) Tout en appuyant sur l'interverrouillage, comme indiqué dans le schéma, faire lentement tourner le sous-ensemble de câble en spirale avec capteur à la main dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il s'arrête.
*a | Interverrouillage |
![]() |
Sens de rotation |
REMARQUE:
Si le sous-ensemble de câble en spirale avec capteur est tourné dans le sens des aiguilles d'une montre à cette étape, il risque d'être endommagé et peut être impossible à centrer. Veiller à ne faire tourner que le sous-ensemble de câble en spirale avec capteur dans le sens inverse des aiguilles d'une montre.
CONSEIL:
Si l'interverrouillage est engagé, le sous-ensemble de câble en spirale avec capteur se verrouille lorsque le connecteur se trouve à proximité de la partie supérieure ou inférieure de la rotation du sous-ensemble de câble en spirale avec capteur.

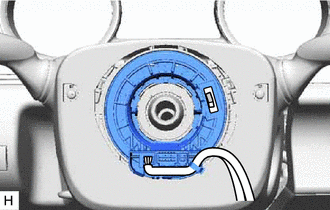

(2) Si le connecteur n'est pas positionné dans la partie inférieure de la rotation du sous-ensemble de câble en spirale avec capteur lorsque le sous-ensemble de câble en spirale avec capteur est tourné jusqu'à ce qu'il s'arrête, faire tourner le sous-ensemble de câble en spirale avec capteur dans le sens des aiguilles d'une montre jusqu'à ce que le connecteur soit positionné dans la partie inférieure comme indiqué sur le schéma. |
|

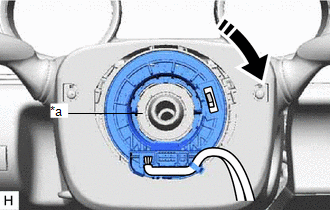

(3) Tout en appuyant sur l'interverrouillage comme indiqué sur le schéma, faire tourner le sous-ensemble de câble en spirale avec capteur dans le sens des aiguilles d'une fois environ 2,5 fois.
*a | Interverrouillage |
![]() |
Sens de rotation |
REMARQUE:
Si le sous-ensemble de câble en spirale avec capteur est tourné dans le sens des aiguilles d'une montre 5 fois minimum à partir de son point d'arrêt et que le connecteur est positionné dans la partie inférieure, le sous-ensemble de câble en spirale avec capteur peut être endommagé.
CONSEIL:
Si l'interverrouillage est engagé, le sous-ensemble de câble en spirale avec capteur se verrouille lorsque le connecteur se trouve à proximité de la partie supérieure ou inférieure de la rotation du sous-ensemble de câble en spirale avec capteur.
(4) Vérifier si le sous-ensemble de câble en spirale avec capteur est centré. OK:
REMARQUE: Si le sous-ensemble de câble en spirale avec capteur ne peut pas être centré, il risque d'être endommagé. Remplacer le sous-ensemble de câble en spirale et le capteur d'angle de braquage par un élément neuf. |
|
8. REPOSER L'ENSEMBLE DE VOLANT
Cliquer ici
9. EFFECTUER L'INITIALISATION ET LE CALIBRAGE (avec système de moniteur d'aide au stationnement)
pour l'initialisation: Cliquer ici
pour le calibrage: Cliquer ici
10. PROCEDER A L'INITIALISATION ET AU CALIBRAGE (avec système de moniteur de moniteur de rétroviseur panoramique)
pour l'initialisation: Cliquer ici
pour le calibrage: Cliquer ici
11. PROCEDER AU CALIBRAGE (avec système de sonar de détection de distance intelligent)
Cliquer ici
