VERIFICATION

PROCEDURE

1. VERIFIER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE

REMARQUE:

Ne pas déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale lors de la vérification du sous-ensemble de câble en spirale.
Déposer le capteur d'angle de braquage du sous-ensemble de câble en spirale uniquement lors du remplacement du sous-ensemble de câble en spirale.

(a) Rechercher visuellement d'éventuels défauts dans le sous-ensemble de câble en spirale.

(1) Les défauts sont les suivants:

Rayures
Petites fissures
Bosses
Eclats
Fissures ou autres détériorations au niveau du connecteur
OK:

Il n'y a aucun défaut.

Si l'un de ces défauts est détecté, remplacer le sous-ensemble de câble en spirale par un élément neuf.

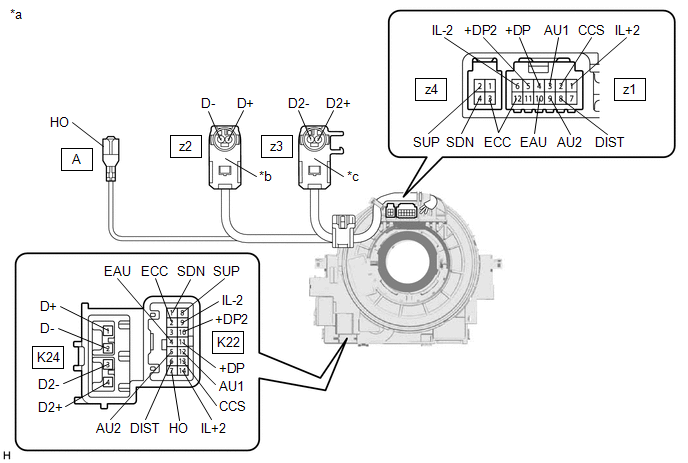

(b) Vérifier le sous-ensemble de câble en spirale.

Pièce constitutive sans faisceau de câbles branché

(Sous-ensemble de câble en spirale)

Couleur: Vert clair

Couleur: Noir(e)

Interverrouillage

REMARQUE:

Lors de la rotation du sous-ensemble de câble en spirale, veiller à appuyer sur l'interverrouillage comme indiqué sur le schéma pour relâcher le mécanisme d'interverrouillage.
Si le sous-ensemble de câble en spirale risque de casser, ne pas faire tourner le sous-ensemble de câble en spirale au-delà de la valeur spécifiée.

(1) Placer le sous-ensemble de câble en spirale en position centrale.

Cliquer ici

(2) Mesurer la résistance entre les bornes du sous-ensemble du câble en spirale en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K22-1 (SDN) - z4-4 (SDN)	En permanence	3 Ω maximum
K22-2 (ECC) - z4-3 (ECC)	En permanence	3 Ω maximum
K22-2 (ECC) - z1-12 (ECC)	En permanence	3 Ω maximum
K22-4 (EAU) - z1-10 (EAU)	En permanence	3 Ω maximum
K22-5 (AU2) - z1-9 (AU2)	En permanence	3 Ω maximum
K22-6 (DIST) - z1-8 (DIST)	En permanence	3 Ω maximum
K22-7 (HO) - A (HO)	En permanence	3 Ω maximum
K22-8 (SUP) - z4-2 (SUP)	En permanence	3 Ω maximum
K22-9 (IL-2) - z1-6 (IL-2)	En permanence	3 Ω maximum
K22-10 (+DP2) - z1-5 (+DP2)	En permanence	3 Ω maximum
K22-11 (+DP) - z1-4 (+DP)	En permanence	3 Ω maximum
K22-12 (AU1) - z1-3 (AU1)	En permanence	3 Ω maximum
K22-13 (CCS) - z1-2 (CCS)	En permanence	3 Ω maximum
K22-14 (IL+2) - z1-1 (IL+2)	En permanence	3 Ω maximum
K24-1 (D+) - z2-2 (D+)	En permanence	En dessous de 1 Ω
K24-2 (D-) - z2-1 (D-)	En permanence	En dessous de 1 Ω
K24-3 (D2-) - z3-1 (D2-)	En permanence	En dessous de 1 Ω
K24-4 (D2+) - z3-2 (D2+)	En permanence	En dessous de 1 Ω

(3) Après avoir mis le sous-ensemble de câble en spirale en position centrale, faire tourner le sous-ensemble de câble en spirale de 2,5 tours dans le sens des aiguilles d'une montre et mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Puis, faire tourner le sous-ensemble de câble en spirale 5 fois dans le sens inverse des aiguilles d'une montre et mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K22-1 (SDN) - z4-4 (SDN)	En permanence	3 Ω maximum
K22-2 (ECC) - z4-3 (ECC)	En permanence	3 Ω maximum
K22-2 (ECC) - z1-12 (ECC)	En permanence	3 Ω maximum
K22-4 (EAU) - z1-10 (EAU)	En permanence	3 Ω maximum
K22-5 (AU2) - z1-9 (AU2)	En permanence	3 Ω maximum
K22-6 (DIST) - z1-8 (DIST)	En permanence	3 Ω maximum
K22-7 (HO) - A (HO)	En permanence	3 Ω maximum
K22-8 (SUP) - z4-2 (SUP)	En permanence	3 Ω maximum
K22-9 (IL-2) - z1-6 (IL-2)	En permanence	3 Ω maximum
K22-10 (+DP2) - z1-5 (+DP2)	En permanence	3 Ω maximum
K22-11 (+DP) - z1-4 (+DP)	En permanence	3 Ω maximum
K22-12 (AU1) - z1-3 (AU1)	En permanence	3 Ω maximum
K22-13 (CCS) - z1-2 (CCS)	En permanence	3 Ω maximum
K22-14 (IL+2) - z1-1 (IL+2)	En permanence	3 Ω maximum
K24-1 (D+) - z2-2 (D+)	En permanence	En dessous de 1 Ω
K24-2 (D-) - z2-1 (D-)	En permanence	En dessous de 1 Ω
K24-3 (D2-) - z3-1 (D2-)	En permanence	En dessous de 1 Ω
K24-4 (D2+) - z3-2 (D2+)	En permanence	En dessous de 1 Ω

(4) Après avoir placé le sous-ensemble de câble en spirale en position centrale, le faire tourner 2,5 fois dans le sens des aiguilles d'une montre. Puis, faire tourner le sous-ensemble de câble en spirale 5 fois dans le sens inverse des aiguilles d'une montre et mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K22-1 (SDN) - z4-4 (SDN)	En permanence	3 Ω maximum
K22-2 (ECC) - z4-3 (ECC)	En permanence	3 Ω maximum
K22-2 (ECC) - z1-12 (ECC)	En permanence	3 Ω maximum
K22-4 (EAU) - z1-10 (EAU)	En permanence	3 Ω maximum
K22-5 (AU2) - z1-9 (AU2)	En permanence	3 Ω maximum
K22-6 (DIST) - z1-8 (DIST)	En permanence	3 Ω maximum
K22-7 (HO) - A (HO)	En permanence	3 Ω maximum
K22-8 (SUP) - z4-2 (SUP)	En permanence	3 Ω maximum
K22-9 (IL-2) - z1-6 (IL-2)	En permanence	3 Ω maximum
K22-10 (+DP2) - z1-5 (+DP2)	En permanence	3 Ω maximum
K22-11 (+DP) - z1-4 (+DP)	En permanence	3 Ω maximum
K22-12 (AU1) - z1-3 (AU1)	En permanence	3 Ω maximum
K22-13 (CCS) - z1-2 (CCS)	En permanence	3 Ω maximum
K22-14 (IL+2) - z1-1 (IL+2)	En permanence	3 Ω maximum
K24-1 (D+) - z2-2 (D+)	En permanence	En dessous de 1 Ω
K24-2 (D-) - z2-1 (D-)	En permanence	En dessous de 1 Ω
K24-3 (D2-) - z3-1 (D2-)	En permanence	En dessous de 1 Ω
K24-4 (D2+) - z3-2 (D2+)	En permanence	En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de câble en spirale.
