REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. REPOSER LE CAPTEUR D'AIRBAG AVANT
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

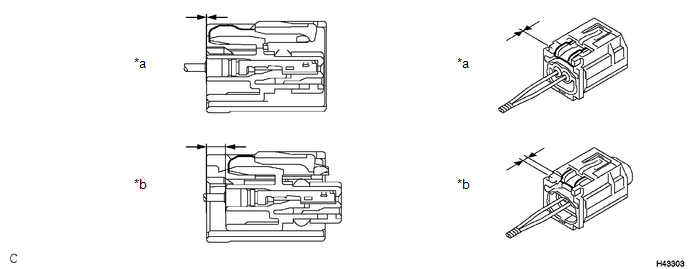

(c) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier blanc est comme indiquée sur le schéma.
*a | Incorrect(e) | *b |
Correct(e) |
(d) Engager la griffe et reposer le capteur d'airbag avant avec le boulon.
Torque:
9,0 N·m {92 kgf·cm, 80 in·lbf}
REMARQUE:

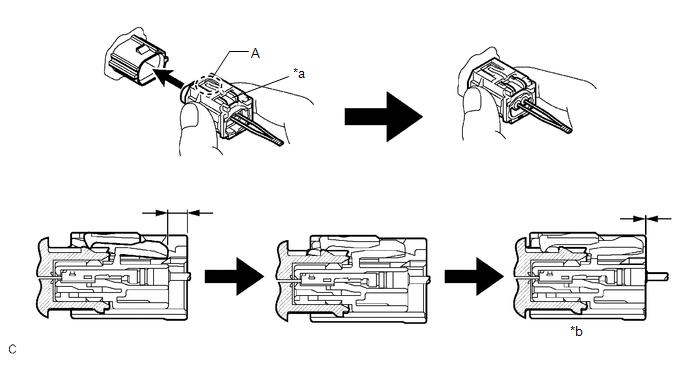

(e) Brancher le connecteur sur le capteur d'airbag avant.
*a | Verrouillage du boîtier blanc |
*b | Le branchement est terminé |
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
(f) S'assurer que les pièces posées du capteur d'airbag avant ne sont pas desserrées.
2. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
4. VERIFIER LE TEMOIN SRS
Cliquer ici
