REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

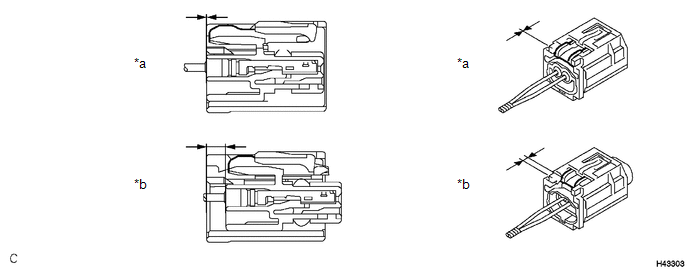

(c) Avant de brancher le connecteur, s'assurer que la position du verrouillage de boîtier blanc est comme indiquée sur le schéma.
*a | Incorrect(e) | *b |
Correct(e) |

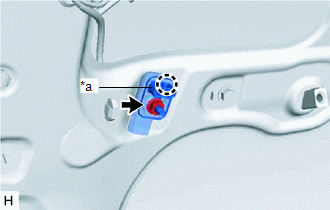

(d) Introduire la butée du capteur d'airbag latéral de porte dans l'orifice de porte, engager la griffe et reposer le capteur d'airbag latéral de porte sur le panneau de porte avant à l'aide de l'écrou. Torque: 9,0 N·m {92 kgf·cm, 80 in·lbf} REMARQUE:
|
|

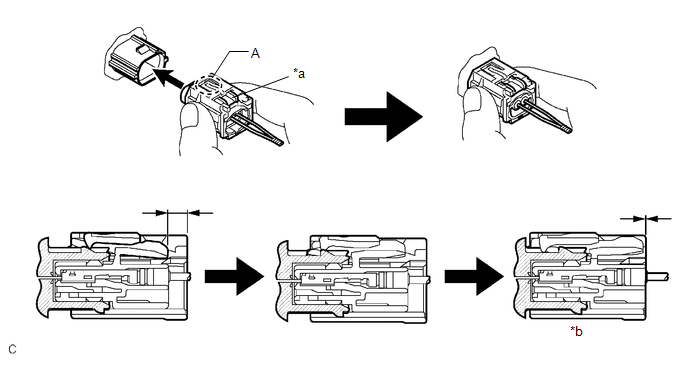

(e) Brancher le connecteur sur le capteur d'airbag latéral de porte.
*a | Verrouillage du boîtier blanc |
*b | Le branchement est terminé |
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
CONSEIL:
(f) S'assurer de l'absence de jeu dans les pièces posées du capteur d'airbag latéral de porte.
2. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
4. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
5. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
6. POSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
7. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
8. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
9. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
10. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
11. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
12. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
13. VERIFIER LE TEMOIN SRS
Cliquer ici
