REPOSE
PROCEDURE
1. REPOSER LE CABLE DE TABLEAU DE BORD N° 5

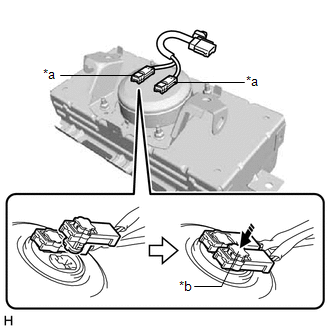

(a) Brancher les 2 connecteurs d'airbag du câble de tableau de bord n° 5 à l'ensemble d'airbag de tableau de bord côté passager.
*a | Connecteur d'airbag |
*b | Bouton de verrouillage de connecteur d'airbag |
![]() |
Pousser dans ce sens |
REMARQUE:
(b) Enfoncer les 2 boutons de verrouillage de connecteur d'airbag pour poser les 2 connecteurs d'airbag sur l'ensemble d'airbag de tableau de bord côté passager.
2. REPOSER L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER AVANT

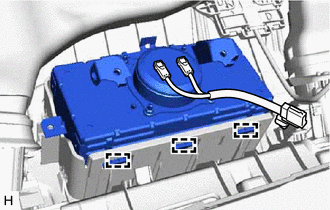

(a) Fixer les 3 crochets. |
|

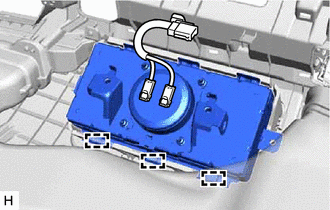

(b) Enfoncer l'ensemble d'airbag de tableau de bord côté passager pour engager les 3 crochets. |
|

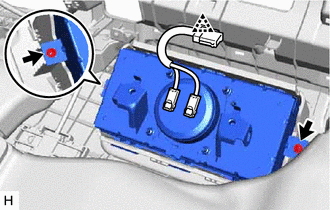

(c) Reposer l'ensemble d'airbag de tableau de bord côté passager à l'aide des 2 vis. |
|
(d) Engager l'attache.
3. REPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
4. BRANCHER LE CABLE DE TABLEAU DE BORD N° 5
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

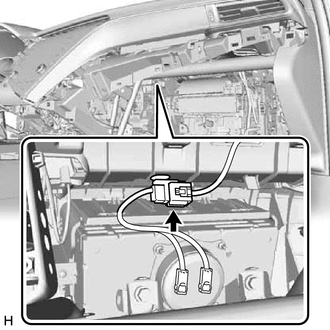

(c) Brancher le connecteur. REMARQUE: Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. |
|
5. REPOSER L'ENSEMBLE DE REGISTRE N° 1 DE TABLEAU DE BORD
Cliquer ici
