MISE AU REBUT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les normes environnementales et relatives aux matières dangereuses. Le déploiement avant mise au rebut peut être considéré comme un traitement de matériaux dangereux.
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
CONSEIL:

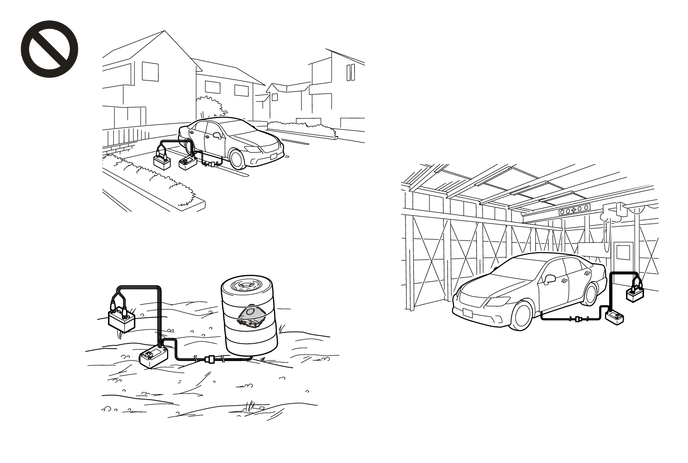

Avant mise à la casse d'un véhicule équipé du système SRS ou mise au rebut d'un ensemble d'airbag de tableau de bord côté passager, veiller à déployer au préalable l'airbag conformément à la procédure suivante. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service technique de TOYOTA MOTOR SALES, USA, INC.
2. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER (lorsqu'il est encore dans le véhicule)
REMARQUE:
CONSEIL:
Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

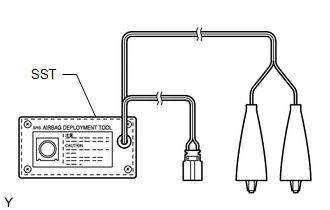

(a) Vérifier le fonctionnement du SST. Cliquer ici
SST: 09082-00700 |
|
(b) Se reporter aux Mesures de précaution.
Cliquer ici

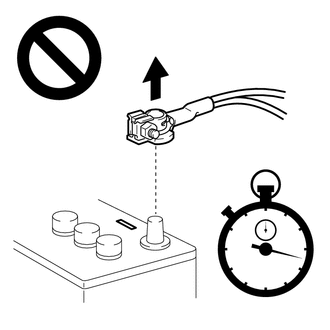

(c) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(d) Déposer le sous-ensemble inférieur de tableau de bord.
Cliquer ici
(e) Débrancher le câble de tableau de bord n° 5.
Cliquer ici
(f) Poser le SST.
ATTENTION:
S'assurer de l'absence de jeu dans l'ensemble d'airbag de tableau de bord côté passager ou le sous-ensemble de rembourrage de sécurité du tableau de bord.

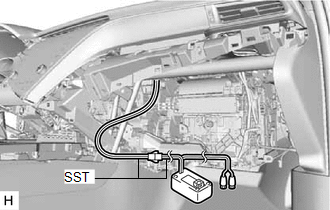

(1) Après avoir branché les SST suivants entre eux, les brancher sur le câble de tableau de bord n° 5. REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. SST: 09082-00700 SST: 09082-00780 |
|

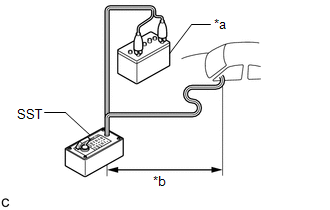

(2) Eloigner le SST à 10 m (32,8 pi) au moins de la vitre latérale avant du véhicule. |
|
(3) Fermer toutes les portes et fenêtres du véhicule en gardant juste assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale avant.
REMARQUE:
Veiller à ne pas endommager le faisceau de câbles du SST.
(4) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.
(g) Déployer l'airbag.

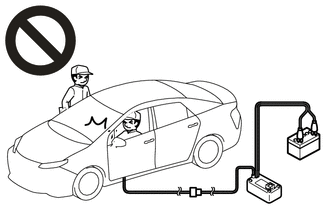

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.
(2) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.
ATTENTION:
CONSEIL:
L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.
3. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE TABLEAU DE BORD COTE PASSAGER (lorsqu'il n'est pas dans le véhicule)
REMARQUE:
Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.
CONSEIL:
Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.
(a) Vérifier le fonctionnement du SST. Cliquer ici
SST: 09082-00700 |
|
(b) Déposer l'ensemble d'airbag de tableau de bord côté passager.
Cliquer ici

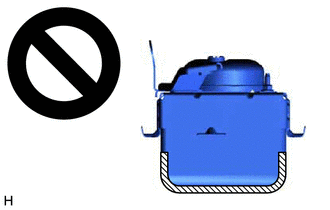

ATTENTION:
![]() |
Côté déploiement |
(c) Poser le SST.

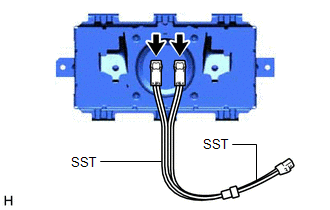

(1) Après avoir branché les SST suivants entre eux, les brancher à l'ensemble d'airbag de tableau de bord côté passager. SST: 09082-00802 09082-10801 09082-30801 |
|
(d) A l'aide d'un câble torsadé, arrimer l'ensemble d'airbag de tableau de bord côté passager à un pneu non utilisé.

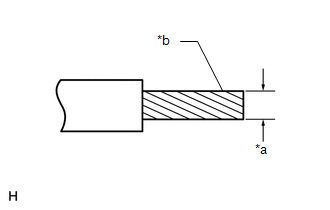

*a | Diamètre du câble |
*b | Zone de coupe transversale de partie striée du câble |
Câble:
Zone de coupe transversale de partie striée du câble
1,25 mm2 (0,0019 po.2) minimum
ATTENTION:
Si le câble est trop fin ou si un autre objet est utilisé pour attacher l'ensemble d'airbag de tableau de bord côté passager, il risque de se casser net lors du déploiement de l'airbag. Toujours utiliser un câble à usage automobile de 1,25 mm2 (0,0019 po.2) minimum en coupe transversale.
CONSEIL:
Pour calculer la surface de la coupe transversale de la partie striée du câble:
Surface de coupe transversale = 3,14 x (diamètre)2 / 4

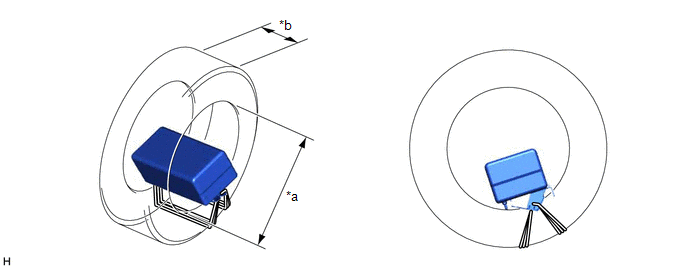

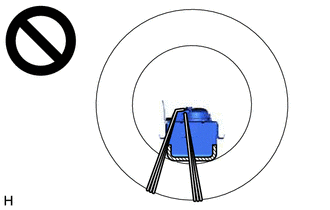

(1) Placer l'ensemble d'airbag de tableau de bord côté passager dans le pneu, côté déploiement de l'airbag orienté vers l'intérieur.
Dimension minimum du pneu:
Largeur
185 mm (7,28 po)
Diamètre intérieur
360 mm (1,18 pi)
*a | Diamètre intérieur |
*b | Largeur |
ATTENTION:
![]() |
Côté déploiement |
REMARQUE:
Le déploiement de l'airbag peut endommager le pneu, se servir alors d'un pneu non utilisé.
(e) Placer les pneus.

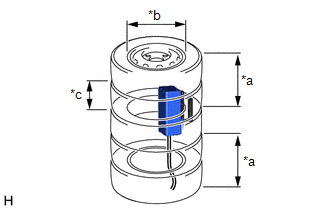

(1) Placer au moins 2 pneus sous celui auquel l'ensemble d'airbag de tableau de bord côté passager est attaché. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 pi) REMARQUE: Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager. |
|
(2) Placer au moins 2 pneus sur celui auquel l'ensemble d'airbag de tableau de bord côté passager est attaché. Le pneu supérieur doit être posé sur une roue.
REMARQUE:
La jante et les pneus peuvent être endommagés par le déploiement de l'airbag, veiller à utiliser une roue et des pneus qui n'ont pas été utilisés.

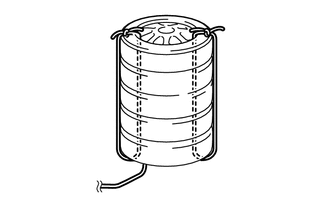

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag. |
|
(f) Poser le SST.

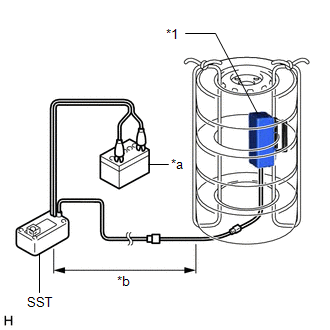

(1) Brancher le connecteur SST. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur du pneu. |
|
(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'airbag arrimé au pneu.
(g) Déployer l'airbag.
(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.
(2) S'assurer qu'il n'y a personne dans un rayon de 10 m (32,8 pi) autour du pneu auquel l'ensemble d'airbag de tableau de bord côté passager est attaché.
(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.
ATTENTION:

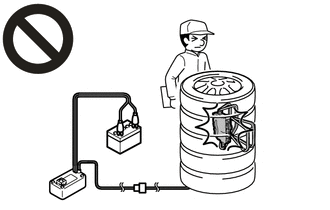

Avant de déployer l'airbag, s'assurer qu'il n'y a personne près de l'airbag.
CONSEIL:
L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.
(h) Mettre au rebut l'ensemble d'airbag de tableau de bord côté passager.

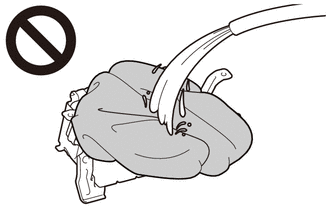

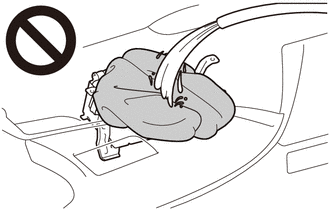

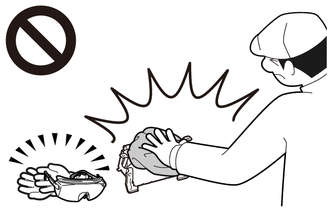

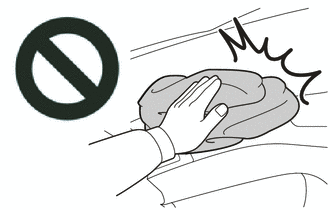

ATTENTION:
(1) Déposer l'ensemble d'airbag de tableau de bord côté passager du pneu.
(2) Mettre l'ensemble d'airbag de tableau de bord côté passager dans un sac en plastique, fermer hermétiquement et mettre au rebut selon les réglementations locales en vigueur.
