REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici

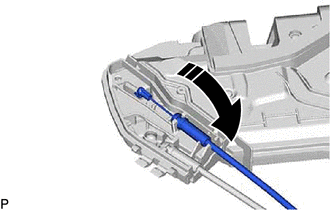

2. REPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT
(a) Reposer l'ensemble de câble de verrouillage intérieur de porte avant comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

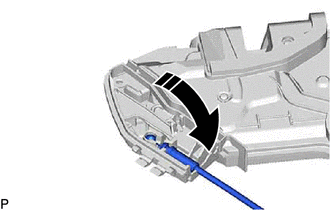

3. REPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT
(a) Reposer l'ensemble de câble de commande à distance de verrouillage de porte avant comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
4. REPOSER LE SOUS-ENSEMBLE DE CACHE DE SERRURE DE PORTE AVANT

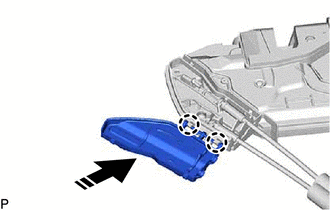

(a) Engager les 2 griffes comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

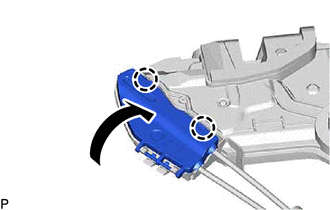

(b) Engager les 2 griffes pour reposer le sous-ensemble de protection de serrure de porte avant comme indiqué sur le schéma. |
|
5. REPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR
REMARQUE:
(a) Enduire de la graisse MP sur les parties coulissantes de l'ensemble de serrure de porte avant avec moteur.
(b) En cas de réutilisation de l'ensemble de serrure de porte avant avec moteur:
(1) Poser un joint de faisceau de câbles de serrure de porte neuf sur l'ensemble de serrure de porte avant avec moteur.

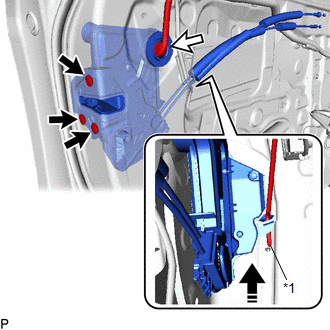

(c) Brancher la tige d'ouverture de serrure de porte avant sur l'ensemble de serrure de porte avant avec moteur.
*1 | Tige de déverrouillage de porte avant |
![]() |
Poser dans ce sens |
CONSEIL:
S'assurer que la tige d'ouverture de porte avant est correctement branchée sur l'ensemble de serrure de porte avant avec moteur.
(d) A l'aide d'une clé à douille "TORX" T30, reposer l'ensemble de serrure de porte avant avec moteur à l'aide des 3 vis.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
(e) Brancher le connecteur.
6. REPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)
Cliquer ici
7. REPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté conducteur)
Cliquer ici
8. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT
Cliquer ici
9. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT
Cliquer ici
10. REPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
12. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
13. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT
Cliquer ici
14. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
15. REPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
16. REPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
17. POSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
18. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
19. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
Cliquer ici
20. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
21. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
22. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
23. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
