Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

PROCEDURE

1. REPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE (pour côté gauche)

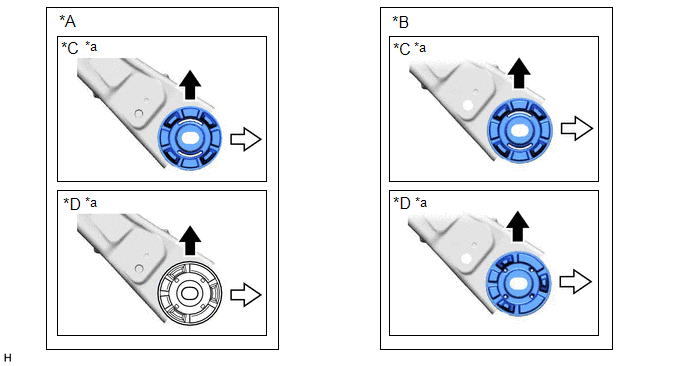

(a) Confirmer le sens de pose et poser provisoirement un coussinet de fixation avant de corps de traverse de suspension arrière neuf.

REMARQUE:

• Positionner le coussinet de fixation avant de corps de traverse de suspension arrière dans la bonne direction.
• Ne pas appliquer de lubrifiant sur le manchon extérieur du coussinet de fixation avant de corps de traverse de suspension arrière.

*A	fabrication TMC	*B	fabrication TMMK
*C	Type A	*D	Type B
*a	Vue de dessous	-	-
	Avant du véhicule		Extérieur du véhicule

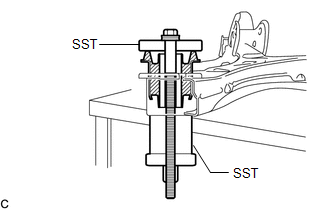

(b) Reposer le SST comme indiqué sur le schéma. SST: 09570-24011 SST: 09830-10010 09830-01010 09830-01020 09830-01040 09830-01050 REMARQUE: Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

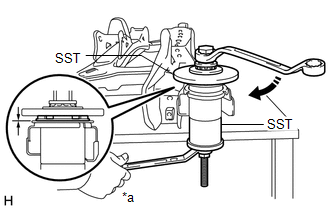

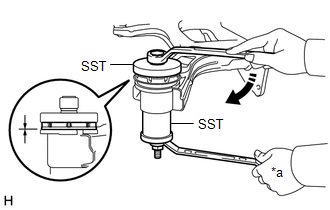

(c) A l'aide d'un SST, reposer le coussinet de fixation avant de corps de traverse de suspension arrière jusqu'à ce qu'il n'y ait plus de jeu entre le sous-ensemble de traverse de suspension arrière et le coussinet de fixation avant de corps de traverse de suspension arrière.

SST: 09570-24011

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01050

REMARQUE:

Si le sous-ensemble de traverse de suspension arrière est rayé, appliquer de la peinture sur les zones rayées du sous-ensemble de traverse de suspension arrière.

*a	Maintenir
	Tourner

(d) Déposer le SST du sous-ensemble de traverse de suspension arrière.

2. REPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE (pour côté droit)

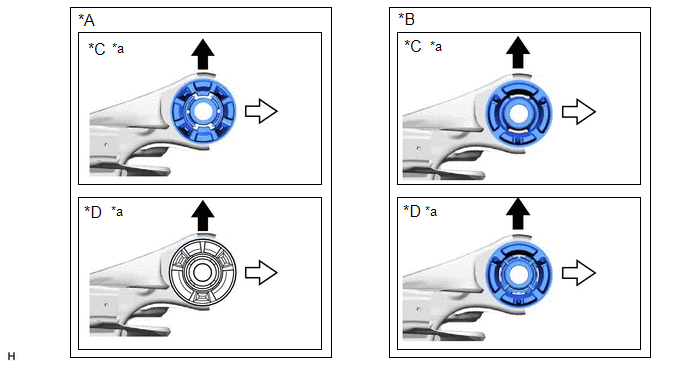

(a) Confirmer le sens de pose et poser provisoirement un coussinet de fixation avant de corps de traverse de suspension arrière neuf.

REMARQUE:

• Positionner le coussinet de fixation avant de corps de traverse de suspension arrière dans la bonne direction.
• Ne pas appliquer de lubrifiant sur le manchon extérieur du coussinet de fixation avant de corps de traverse de suspension arrière.

*A	fabrication TMC	*B	fabrication TMMK
*C	Type A	*D	Type B
*a	Vue de dessous	-	-
	Avant du véhicule		Extérieur du véhicule

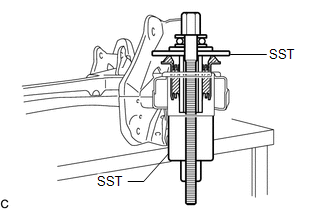

(b) Poser le SST de la même manière que pour le coussinet de fixation avant de corps de traverse de suspension arrière (pour côté gauche).

SST: 09570-24011

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01050

REMARQUE:

Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

(c) A l'aide d'un SST, reposer le coussinet de fixation avant de corps de traverse de suspension arrière jusqu'à ce qu'il n'y ait plus de jeu entre le sous-ensemble de traverse de suspension arrière et le coussinet de fixation avant de corps de traverse de suspension arrière.

SST: 09570-24011

SST: 09830-10010

09830-01010

09830-01020

09830-01040

09830-01050

REMARQUE:

Si le sous-ensemble de traverse de suspension arrière est rayé, appliquer de la peinture sur les zones rayées du sous-ensemble de traverse de suspension arrière.

CONSEIL:

Procéder de la même manière que pour le coussinet de fixation avant de corps de traverse de suspension arrière (pour côté gauche).

(d) Déposer le SST du sous-ensemble de traverse de suspension arrière.

3. REPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE

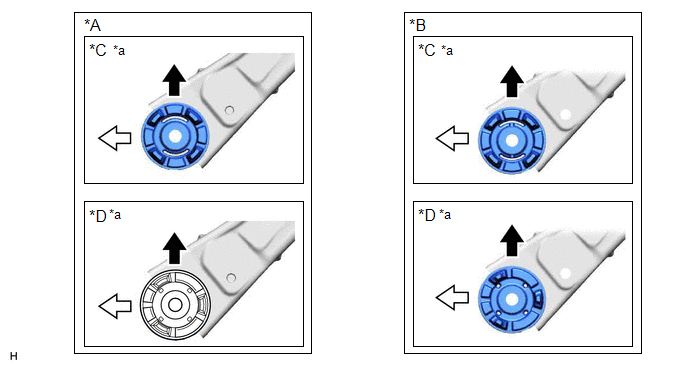

(a) Confirmer le sens de pose et poser provisoirement un coussinet de fixation arrière gauche de corps de traverse de suspension arrière neuf.

REMARQUE:

• Placer le coussinet de fixation arrière gauche de corps de traverse de suspension arrière dans le bon sens.
• Ne pas appliquer de lubrifiant sur le manchon extérieur du coussinet de fixation arrière gauche de corps de traverse de suspension arrière.

*A	fabrication TMC	*B	fabrication TMMK
*C	Type A	*D	Type B
*a	Vue de dessous	-	-
	Avant du véhicule		Extérieur du véhicule

(b) Reposer le SST comme indiqué sur le schéma. SST: 09710-28031 09711-02030 09711-02040 94622-51200 SST: 09950-60021 09951-00720 09951-00890 REMARQUE: Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

(c) A l'aide de l'outil d'entretien spécial, reposer le coussinet de fixation arrière gauche de corps de traverse de suspension arrière jusqu'à ce qu'il n'y ait plus de jeu entre le sous-ensemble de traverse de suspension arrière et le coussinet de fixation arrière gauche de corps de traverse de suspension arrière.

SST: 09710-28031

09711-02030

09711-02040

94622-51200

SST: 09950-60021

09951-00720

09951-00890

REMARQUE:

Si le sous-ensemble de traverse de suspension arrière est rayé, appliquer de la peinture sur les zones rayées du sous-ensemble de traverse de suspension arrière.

*a	Maintenir
	Tourner

(d) Déposer le SST du sous-ensemble de traverse de suspension arrière.

4. REPOSER LE COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE

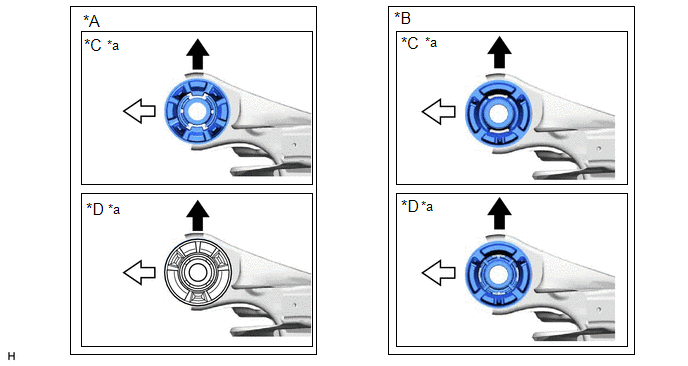

(a) Confirmer le sens de pose et poser provisoirement un coussinet de fixation arrière droit de corps de traverse de suspension arrière neuf.

REMARQUE:

• Placer le coussinet de fixation arrière droit de corps de traverse de suspension arrière dans le bon sens.
• Veiller à ne pas appliquer de lubrifiant sur le manchon extérieur du coussinet de fixation arrière droit de corps de traverse de suspension arrière.

*A	fabrication TMC	*B	fabrication TMMK
*C	Type A	*D	Type B
*a	Vue de dessous	-	-
	Avant du véhicule		Extérieur du véhicule

(b) Poser le SST de la même manière que pour le coussinet de fixation arrière gauche de corps de traverse de suspension arrière.

SST: 09710-28031

09711-02030

09711-02040

94622-51200

SST: 09950-60021

09951-00720

09951-00890

REMARQUE:

Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser.

(c) A l'aide de l'outil d'entretien spécial, reposer le coussinet de fixation arrière droit de corps de traverse de suspension arrière jusqu'à ce qu'il n'y ait plus de jeu entre le sous-ensemble de traverse de suspension arrière et le coussinet de fixation arrière droit de corps de traverse de suspension arrière.

SST: 09710-28031

09711-02030

09711-02040

94622-51200

SST: 09950-60021

09951-00720

09951-00890

REMARQUE:

Si le sous-ensemble de traverse de suspension arrière est rayé, appliquer de la peinture sur les zones rayées du sous-ensemble de traverse de suspension arrière.

CONSEIL:

Procéder de la même manière que pour le coussinet de fixation arrière gauche de corps de traverse de suspension arrière.

(d) Déposer le SST du sous-ensemble de traverse de suspension arrière.

5. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

Cliquer ici

6. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

7. REPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE

(a) Reposer les 4 coussinets de traverse de suspension arrière sur le sous-ensemble de traverse de suspension arrière.

CONSEIL:

En cas de réutilisation du coussinet de traverse de suspension arrière, veiller à vérifier le repère d'identification et à le reposer dans la bonne position.

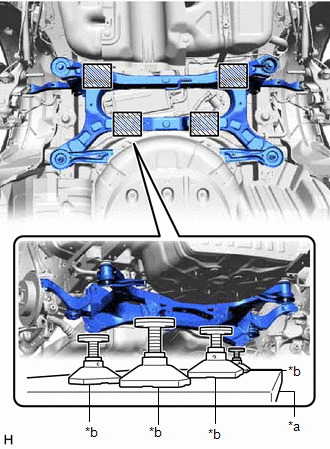

(b) A l'aide d'un dispositif de levage du moteur et de 4 accessoires de levage ou outils équivalents, soutenir le sous-ensemble de traverse de suspension arrière comme indiqué sur le schéma.

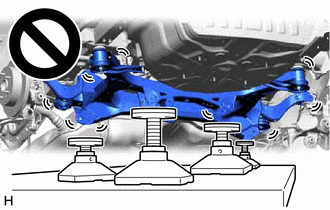

• Le sous-ensemble de traverse de suspension arrière est une pièce constitutive très lourde. S'assurer qu'il est correctement soutenu.
• Si le sous-ensemble de traverse de suspension arrière n'est pas correctement soutenu, il risque de tomber et provoquer des blessures graves.

REMARQUE:

• Utiliser des accessoires ou outils équivalents pour maintenir le sous-ensemble de traverse de suspension arrière à niveau.
• Soutenir en permanence le sous-ensemble de traverse de suspension arrière jusqu'à ce que la repose soit terminée.

*a	Dispositif de levage du moteur
*b	Accessoire

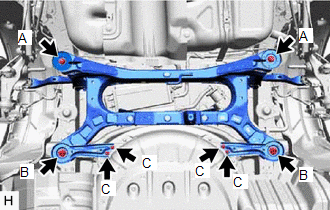

	Emplacement des accessoires et blocs de bois

(c) Soulever le sous-ensemble de traverse de suspension arrière jusqu'à ce qu'il n'y a plus de jeu entre le sous-ensemble de traverse de suspension arrière et le véhicule.

(d) Reposer le sous-ensemble de traverse de suspension arrière avec les 2 butées inférieures de traverse de suspension arrière, le renfort inférieur gauche de traverse de suspension arrière et le renfort inférieur droit de traverse de suspension arrière, les 2 boulons et les 6 écrous. Torque: Boulon A : 158 N·m {1 611 kgf·cm, 117 ft·lbf} Ecrou B : 158 N·m {1 611 kgf·cm, 117 ft·lbf} Ecrou C : 18 N·m {184 kgf·cm, 13 ft·lbf}

8. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

(a) Reposer provisoirement l'ensemble de bras de commande supérieur arrière gauche sur le sous-ensemble de porte-essieu arrière gauche à l'aide du boulon et de l'écrou.

REMARQUE:

• Introduire le boulon avec la partie filetée orientée vers l'arrière du véhicule.
• Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

9. REPOSER PROVISOIREMENT L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

10. REPOSER TEMPORAIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1

Cliquer ici

11. REPOSER TEMPORAIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1

CONSEIL:

Procéder de la même manière que pour le côté gauche.

12. REPOSER TEMPORAIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2

Cliquer ici

13. REPOSER TEMPORAIREMENT L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2

CONSEIL:

Procéder de la même manière que pour le côté gauche.

14. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE

Cliquer ici

15. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

16. REPOSER LE RESSORT HELICOIDAL ARRIERE GAUCHE

Cliquer ici

17. REPOSER LE RESSORT HELICOIDAL ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

18. REPOSER LA BARRE STABILISATRICE ARRIERE

Cliquer ici

19. BRANCHER LE FLEXIBLE ARRIERE GAUCHE

(a) Brancher le flexible arrière gauche sur le support de flexible arrière à l'aide du boulon.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

20. BRANCHER LE FLEXIBLE ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

21. STABILISER LA SUSPENSION

Cliquer ici

22. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE

Cliquer ici

23. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

24. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1

Cliquer ici

25. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1

CONSEIL:

Procéder de la même manière que pour le côté gauche.

26. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2

(a) Reposer l'ensemble de bras de suspension arrière gauche n° 2 (côté sous-ensemble de porte-essieu arrière) avec le boulon.

Cliquer ici

27. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2

CONSEIL:

Procéder de la même manière que pour le côté gauche.

28. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

(a) Reposer l'ensemble de bras de commande supérieur arrière gauche sur le sous-ensemble de porte-essieu arrière gauche à l'aide du boulon.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

REMARQUE:

Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.

29. REPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

30. REPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1

Cliquer ici

31. REPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2

Cliquer ici

32. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

33. REPOSER LA ROUE ARRIERE

Cliquer ici

34. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2

(a) Reposer l'ensemble de bras de suspension arrière gauche n° 2 (côté sous-ensemble de traverse de suspension arrière) à l'aide de l'écrou.

Cliquer ici

35. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2

CONSEIL:

Procéder de la même manière que pour le côté gauche.

36. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT

pour A25A-FKS: Cliquer ici

pour 2GR-FKS: Cliquer ici

37. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE

Cliquer ici

38. EFFECTUER L'INITIALISATION

Système de sonar de détection de distance intelligent Système d'aide au stationnement intuitif
Système de moniteur d'aide au stationnement	pour l'initialisation pour le calibrage
Système de moniteur de rétroviseur panoramique	pour l'initialisation pour le calibrage
