Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de traverse de suspension arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues arrière |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| avec système de frein de stationnement électrique sans système de frein de stationnement électrique |
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
|
|
|
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage | |
| Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage | |
| Vérification après réparation |
| pour A25A-FKS pour 2GR-FKS |
ATTENTION:

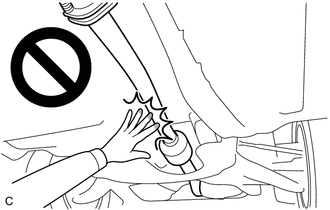

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT CENTRAL
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
3. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 2
Cliquer ici
4. DEPOSER LE SABOT DE PROTECTION DE PLANCHER N° 1
Cliquer ici
5. DETACHER LE FLEXIBLE ARRIERE GAUCHE
(a) Déposer le boulon et détacher le flexible arrière gauche du support de flexible arrière.
6. DETACHER LE FLEXIBLE ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE GAUCHE
Cliquer ici
8. DEPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. DEPOSER LA BARRE STABILISATRICE ARRIERE
Cliquer ici
10. DEPOSER LE RESSORT HELICOIDAL ARRIERE GAUCHE
Cliquer ici
11. DEPOSER LE RESSORT HELICOIDAL ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
12. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE GAUCHE
Cliquer ici
13. DEPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
14. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 2
Cliquer ici
15. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 2
CONSEIL:
Procéder de la même manière que pour le côté gauche.
16. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE GAUCHE N° 1
Cliquer ici
17. DEPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE DROIT N° 1
CONSEIL:
Procéder de la même manière que pour le côté gauche.
18. DETACHER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

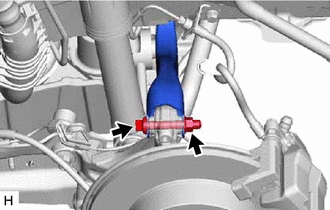

(a) Déposer le boulon et l'écrou, et détacher l'ensemble de bras de commande supérieur arrière gauche du sous-ensemble de porte-essieu arrière gauche. REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place. |
|
19. DETACHER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
20. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE

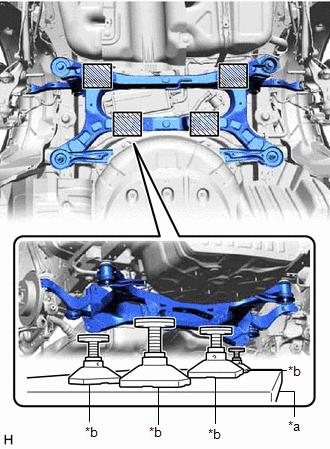

(a) A l'aide d'un dispositif de levage du moteur et de 4 accessoires de levage ou outils équivalents, soutenir le sous-ensemble de traverse de suspension arrière comme indiqué sur le schéma.

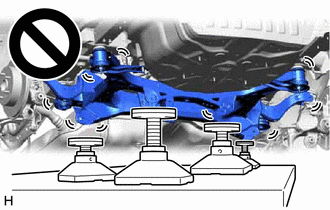

- Le sous-ensemble de traverse de suspension arrière est une pièce constitutive très lourde. S'assurer qu'il est correctement soutenu.
- Si le sous-ensemble de traverse de suspension arrière n'est pas correctement soutenu, il risque de tomber et provoquer des blessures graves.
REMARQUE:
Utiliser des accessoires ou outils équivalents pour maintenir le sous-ensemble de traverse de suspension arrière à niveau.
*a | Dispositif de levage du moteur |
*b | Accessoire |
Emplacement des accessoires et blocs de bois |

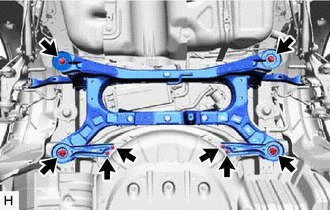

(b) Déposer les 2 boulons, les 6 écrous, les 2 butées inférieures de traverse de suspension arrière, le renfort inférieur gauche de traverse de suspension arrière et le renfort inférieur droit de traverse de suspension arrière. |
|
(c) Abaisser lentement le sous-ensemble de traverse de suspension arrière.
REMARQUE:
Lors de l'abaissement du sous-ensemble de traverse de suspension arrière, veiller à ne pas endommager la carrosserie du véhicule ou les autres pièces constitutives posées sur le véhicule.
(d) Déposer les 4 coussinets de traverse de suspension arrière du sous-ensemble de traverse de suspension arrière.
CONSEIL:
S'assurer de tracer un repère d'identification sur le coussinet de la traverse de suspension arrière afin de pouvoir les reposer dans leur position d'origine.
21. DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE
Cliquer ici
22. DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
23. DEPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE (pour côté gauche)

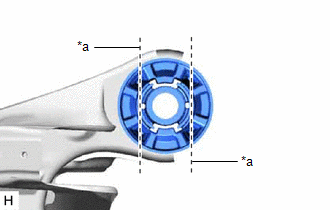

(a) A l'aide d'un burin et d'un marteau, plier les 2 parties de la nervure de coussinet de fixation avant de corps de traverse de suspension arrière. REMARQUE: Veiller à courber les 2 parties de la nervure de coussinet jusqu'à ce que les griffes du SST s'engagent correctement. |
|
(b) Appliquer du lubrifiant sur les surfaces de contact du coussinet de fixation avant de corps de traverse de suspension arrière.

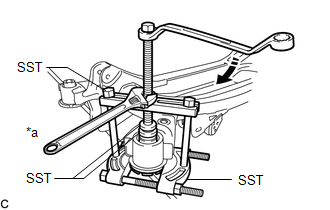

(c) Reposer le SST comme indiqué sur le schéma. SST: 09830-10010 09830-01010 09830-01040 09830-01050 SST: 09950-40011 09951-04010 09952-04010 09954-04010 09955-04061 09958-04011 REMARQUE: Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser. |
|
(d) A l'aide d'un SST, enlever le coussinet de fixation avant de corps de traverse de suspension arrière tout en appliquant du lubrifiant sur le jeu entre le coussinet de fixation avant de corps de traverse de suspension arrière et le sous-ensemble de traverse de suspension arrière.
SST: 09830-10010
09830-01010
09830-01040
09830-01050
SST: 09950-40011
09951-04010
09952-04010
09954-04010
09955-04061
09958-04011
REMARQUE:

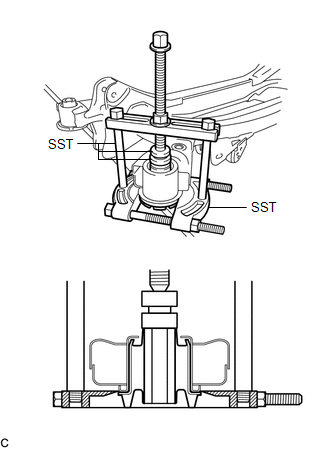

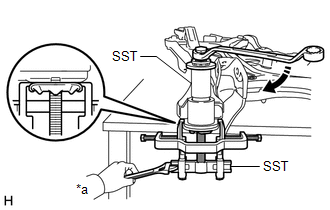

- Placer correctement les griffes du SST sur le sous-ensemble de traverse de suspension arrière, comme indiqué sur le schéma.
- Serrer le SST lentement et uniformément.
- Prendre toutes les précautions nécessaires car le coussinet de fixation avant de corps de traverse de suspension arrière peut être projeté.
- Le coussinet de fixation avant de corps de traverse de suspension arrière ne peut pas être réutilisé.
*a | Maintenir |
Tourner |
(e) Déposer le SST et le coussinet de fixation avant de corps de traverse de suspension arrière du sous-ensemble de traverse de suspension arrière.
24. DEPOSER LE COUSSINET DE FIXATION AVANT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
25. DEPOSER LE COUSSINET DE FIXATION ARRIERE GAUCHE DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE

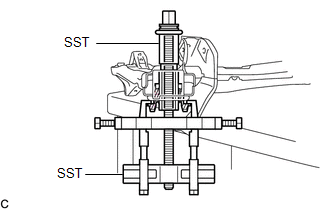

(a) Reposer le SST comme indiqué sur le schéma. SST: 09950-00020 SST: 09950-00030 SST: 09950-60011 09951-00330 REMARQUE: Appliquer de la graisse molybdène sur les filets et la pointe du boulon central du SST avant de l'utiliser. |
|
(b) A l'aide du SST, déposer le coussinet de fixation arrière gauche de corps de traverse de suspension arrière tout en appliquant du lubrifiant dans le jeu entre le coussinet de fixation arrière gauche de corps de traverse de suspension arrière et le sous-ensemble de traverse de suspension arrière.
SST: 09950-00020
SST: 09950-00030
SST: 09950-60011
09951-00330
REMARQUE:
- Serrer le SST lentement et uniformément.
- Prendre toutes les précautions nécessaires car le coussinet de fixation arrière gauche de corps de traverse de suspension arrière peut être projeté.
- Le coussinet de fixation arrière gauche de corps de traverse de suspension arrière ne peut pas être réutilisé.
*a | Maintenir |
Tourner |
(c) Déposer le SST et le coussinet de fixation arrière gauche de corps de traverse de suspension arrière du sous-ensemble de traverse de suspension arrière.
26. DEPOSER LE COUSSINET DE FIXATION ARRIERE DROIT DE CORPS DE TRAVERSE DE SUSPENSION ARRIERE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
