REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER
(a) Raccorder le connecteur d'ECU de commande de verrouillage de changement de vitesse.
(b) Engager l'attache pour brancher le faisceau de câbles sur l'ensemble de changement de vitesse au plancher.
(c) Brancher le connecteur du contacteur de commande de boîte de vitesses.
(d) Engager l'attache pour brancher le faisceau de câbles sur l'ensemble de changement de vitesse au plancher.
(e) pour type double:
(1) Reposer l'agrafe sur la conduite de boîtier de console n° 1.

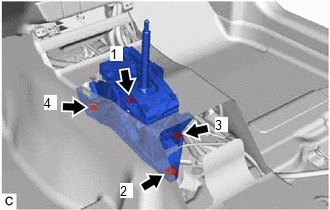

(f) Reposer provisoirement l'ensemble de changement de vitesse au plancher sur la caisse du véhicule à l'aide des 4 boulons. |
|
(g) Serrer les 4 boulons dans l'ordre indiqué sur le schéma.
Torque:
12 N·m {122 kgf·cm, 9 ft·lbf}
2. BRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES
REMARQUE:
Avant de brancher l'ensemble de câble de commande de boîte de vitesses, s'assurer que le levier de changement de vitesse est en position N.

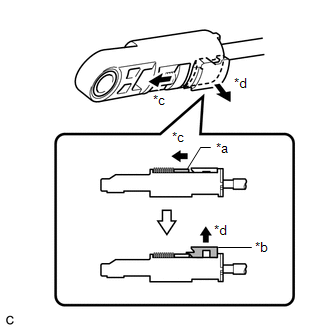

(a) Faire coulisser le coulisseau du câble de commande de boîte de vitesses dans la direction indiquée par la flèche sur le schéma, et tirer la pièce de verrouillage vers l'extérieur. |
|

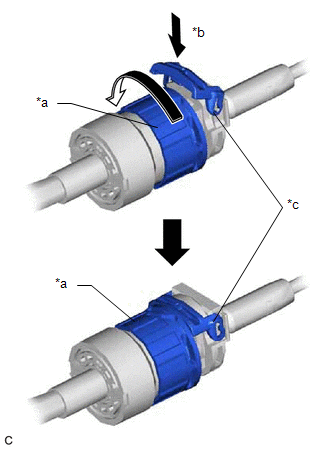

(b) Tourner le contre-écrou du câble de commande de boîte de vitesses dans le sens inverse des aiguilles d'une montre. Enfoncer la butée tout en maintenant le contre-écrou. |
|

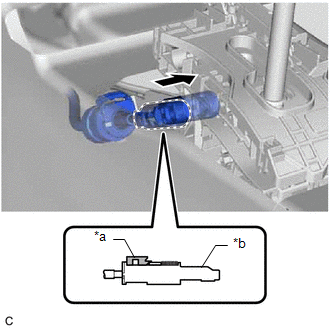

(c) Brancher l'ensemble de câble de commande de boîte de vitesses sur l'ensemble de changement de vitesse au plancher. REMARQUE: Après la repose, s'assurer que la partie extérieure de la butée est positionnée comme indiqué sur le schéma. |
|

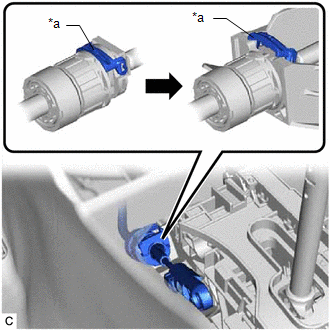

(d) Brancher l'ensemble de câble de commande de boîte de vitesses sur l'ensemble de changement de vitesse au plancher. REMARQUE:
|
|

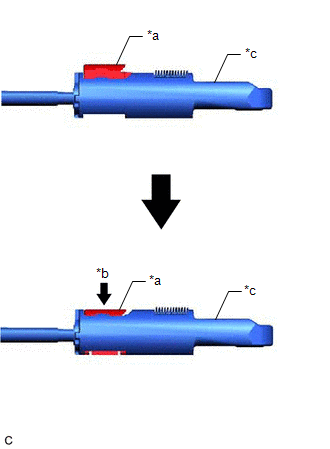

(e) Pousser la pièce de verrouillage à l'intérieur du boîtier de dispositif de réglage. REMARQUE:
|
|
(f) Après avoir réglé la position du levier de changement de vitesse, vérifier la position et le fonctionnement de celui-ci. En cas de problème, régler à nouveau la position du levier de changement de vitesse.
3. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
Cliquer ici
5. REPOSER LE CACHE DU BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE

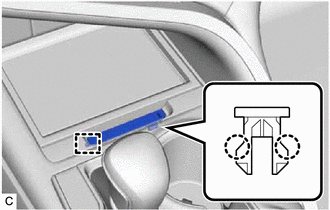

(a) Engager les 2 griffes et le guide pour reposer le cache de bouton de déverrouillage de changement de vitesse sur le sous-ensemble de panneau supérieur arrière de console. |
|
6. VERIFIER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE
Cliquer ici
7. REGLER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE
Cliquer ici
