DESCRIPTION
Lorsque le contacteur de chauffage de siège du contacteur de siège rafraîchissant est actionné, l'ensemble d'amplificateur de climatisation reçoit un signal et actionne le chauffage de siège avant.

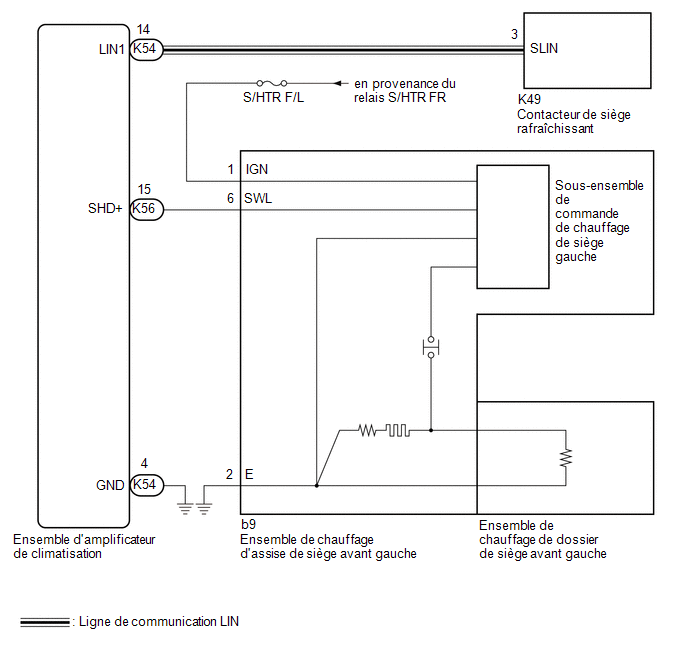

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
PROCEDURE
1. | SUPPRIMER LES DTC |
(a) Supprimer les DTC.
Cliquer ici
|
2. | VERIFIER SI DES DTC SONT EMIS |
(a) Vérifier les DTC.
Cliquer ici
OK:
Le DTC B14B5 ou B14C1 n'est pas émis.
INCORRECT | ![]() |
PASSER AU TABLEAU DES CODES DE DIAGNOSTIC |
|
3. | EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Active Test.
(e) Effectuer l'Active Test en suivant les indications du Techstream.
Body Electrical > Air Conditioner > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Front Left Seat Heater |
Fonctionnement du chauffage de siège côté siège avant gauche |
OFF ou ON | - |
Affichage du tester |
---|
Front Left Seat Heater |
OK:
Le chauffage de siège fonctionne normalement.
OK | ![]() |
REMPLACER LE CONTACTEUR DE SIEGE RAFRAICHISSANT |
|
4. | VERIFIER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE |
(a) Déposer l'ensemble de chauffage de dossier de siège avant gauche.
Cliquer ici
(b) Vérifier l'ensemble de chauffage de dossier de siège avant gauche.
Cliquer ici
INCORRECT | ![]() |
REMPLACER L'ENSEMBLE DE CHAUFFAGE DE DOSSIER DE SIEGE AVANT GAUCHE |
|
5. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE IG - ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE - MASSE DE CARROSSERIE) |

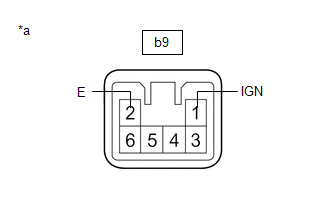

(a) Débrancher le connecteur de l'ensemble de chauffage d'assise de siège avant gauche b9. |
|
(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
b9-1 (IGN) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
b9-1 (IGN) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
b9-2 (E) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
6. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE) |
(a) Rebrancher le connecteur b9 d'ensemble de chauffage d'assise de siège avant gauche. |
|

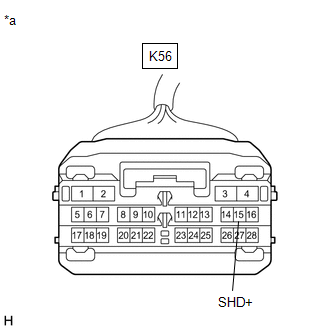

(b) Débrancher le connecteur K56 de l'ensemble d'amplificateur de climatisation.
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
K56-15 (SHD+) - Masse de carrosserie |
Contacteur d'allumage en position ON |
5 à 13 V |
INCORRECT | ![]() |
PASSER AU POINT 8 |
|
7. | VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
(a) Rebrancher le connecteur K56 de l'ensemble d'amplificateur de climatisation.
(b) Déposer l'ensemble d'amplificateur de climatisation en laissant les connecteurs toujours branchés.
Cliquer ici
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

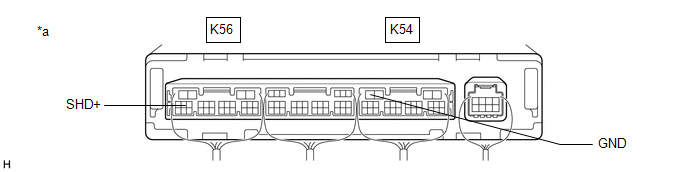

*a | Pièce constitutive avec faisceau de câbles branché (ensemble d'amplificateur de climatisation) |
- | - |
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
K56-15 (SHD+) - K54-4 (GND) |
Contacteur d'allumage en position ON, contacteur de siège rafraîchissant en position ON (LO) |
En dessous de 1 V |
OK | ![]() |
REMPLACER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE |
INCORRECT | ![]() |
REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
8. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION - ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE) |
(a) Débrancher le connecteur de l'ensemble de chauffage d'assise de siège avant gauche b9.
(b) Débrancher le connecteur K56 de l'ensemble d'amplificateur de climatisation.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
K56-15 (SHD+) - b9-6 (SWL) |
En permanence | En dessous de 1 Ω |
OK | ![]() |
REMPLACER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT GAUCHE |
INCORRECT | ![]() |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
