Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

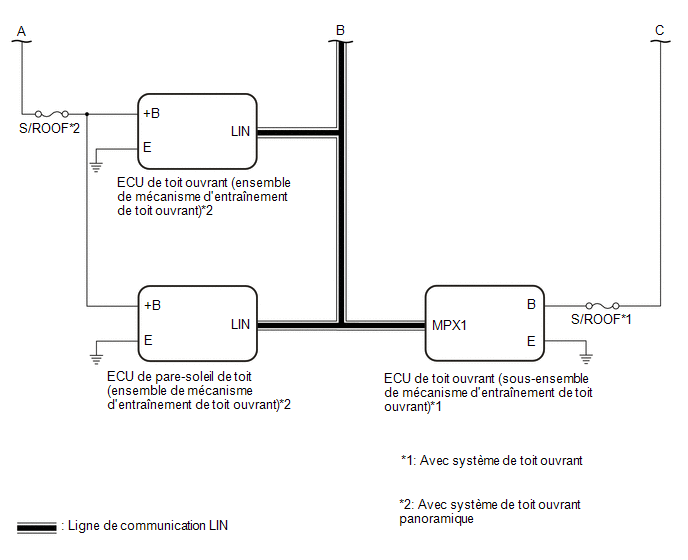

SCHEMA DU SYSTEME

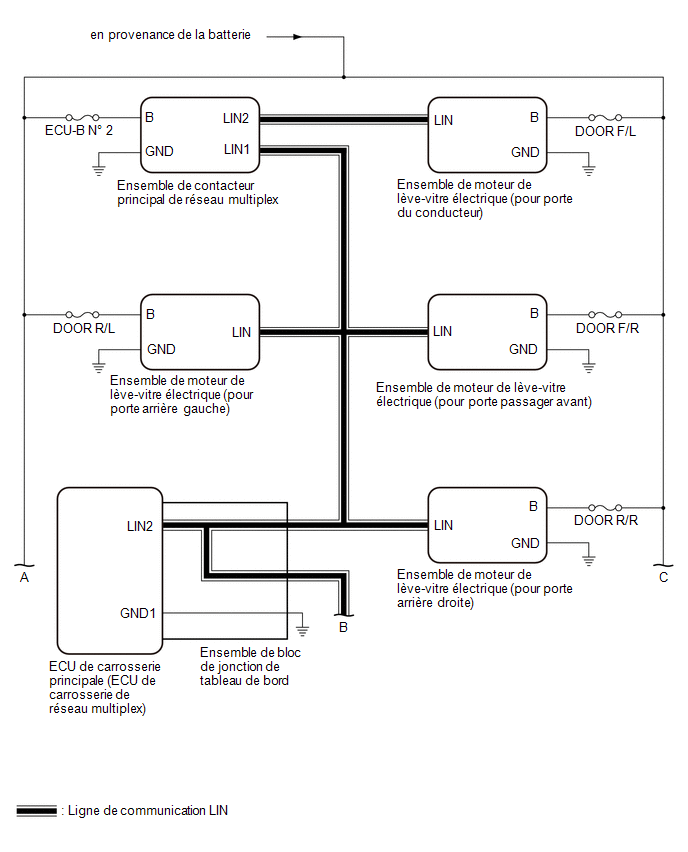

LIGNES DE BUS DE PORTE

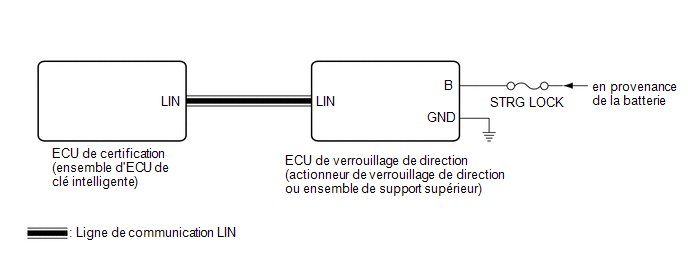

LIGNES DE BUS DE CERTIFICATION (avec système de clé intelligente)
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *1 ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX *2 ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-B N° 2 - FUSIBLE DOOR F/L - FUSIBLE DOOR F/R - FUSIB ...Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION DU SYSTEME DE COMMUNICATION LIN Le système de communication LIN assure la communication entre les éléments des tableaux ci-dessous. Si la communication est impossible via la communication LIN comme en cas de c ...D'autres materiaux:
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées ou remplacées lors de la dépose/repose de l'ensemble de moteur de commande ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*A avec système de
sécurité préventive -
- *1
CAPTEUR DE PRESSION DE CLIMATISATION
*2 ENSEMBLE DE
THERMISTANCE
*3 ENSEMBLE DE
CONDENSEUR DE REFROIDISSEUR
*4 ENSEMBLE DE
MECANISME DE DIRECTION A ...
Depose
DEPOSE PROCEDURE 1.
DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE
ARRIERE (pour sièges de type rabattable) Cliquer ici
2. DEPOSER L'ENSEMBLE D'ASSISE DE
SIEGE ARRIERE (pour sièges de type rabattable) Cliquer ici
3. DEPOSER LE CROCHET DE
VERROUILL ...
