VERIFICATION
PROCEDURE

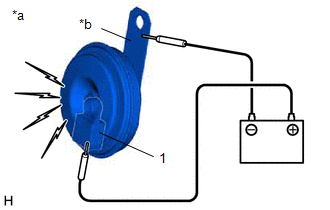

1. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE (pour type A)
(a) Appliquer la tension de la batterie et vérifier le fonctionnement de l'ensemble d'avertisseur sonore à tonalité aiguë en fonction du tableau ci-dessous. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité aigüe. |
|

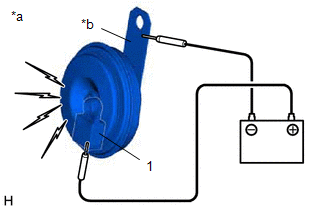

2. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE (pour type A)
(a) Appliquer la tension de la batterie et vérifier le fonctionnement de l'ensemble d'avertisseur sonore à tonalité grave en fonction du tableau ci-dessous. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité grave. |
|

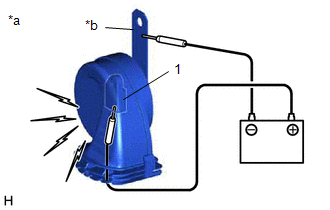

3. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE (pour type B)
(a) Appliquer la tension de la batterie et vérifier le fonctionnement de l'ensemble d'avertisseur sonore à tonalité aiguë en fonction du tableau ci-dessous. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité aigüe. |
|

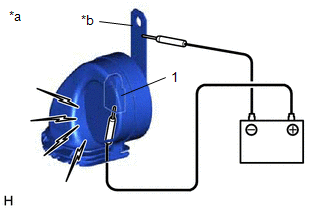

4. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE (pour type B)
(a) Appliquer la tension de la batterie et vérifier le fonctionnement de l'ensemble d'avertisseur sonore à tonalité grave en fonction du tableau ci-dessous. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité grave. |
|
