VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DES CLIGNOTANTS

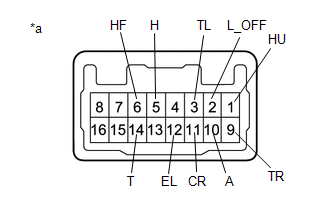

*a | Pièce constitutive sans faisceau de câbles branché (contacteur des clignotants) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Contacteur de commande d'éclairage
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
2 (L_OFF) - 12 (EL) | Contacteur de commande d'éclairage en position DRL OFF*1 ou OFF*2 |
En dessous de 1 Ω |
10 (A) - 12 (EL) | Contacteur de commande d'éclairage en position AUTO |
En dessous de 1 Ω |
14 (T) - 12 (EL) | Contacteur de commande d'éclairage en position TAIL |
En dessous de 1 Ω |
5 (H) - 12 (EL) | Contacteur de commande d'éclairage en position HEAD |
En dessous de 1 Ω |
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
6 (HF) - 12 (EL) | Inverseur feux de route/croisement en position HIGH FLASH |
En dessous de 1 Ω |
1 (HU) - 12 (EL) | Inverseur feux route/croisement en position HIGH |
En dessous de 1 Ω |
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
9 (TR) - 12 (EL) | Contacteur des clignotants en position neutre |
10 kΩ minimum |
3 (TL) - 12 (EL) | Contacteur des clignotants en position neutre |
10 kΩ minimum |
9 (TR) - 12 (EL) | Contacteur des clignotants en position tourner à droite |
En dessous de 1 Ω |
9 (TR) - 12 (EL) | Contacteur des clignotants en position tourner à droite |
En dessous de 1 Ω |
9 (TR) - 11 (CR) | Contacteur des clignotants en position tourner à droite |
En dessous de 1 Ω |
11 (CR) - 12 (EL) | Contacteur des clignotants en position tourner à droite |
En dessous de 1 Ω |
3 (TL) - 12 (EL) | Contacteur des clignotants en position tourner à gauche |
En dessous de 1 Ω |
3 (TL) - 12 (EL) | Contacteur des clignotants en position tourner à gauche |
En dessous de 1 Ω |
3 (TL) - 11 (CR) | Contacteur des clignotants en position tourner à gauche |
En dessous de 1 Ω |
11 (CR) - 12 (EL) | Contacteur des clignotants en position tourner à gauche |
En dessous de 1 Ω |
- *1: avec contacteur DRL OFF
- *2: sans contacteur DRL OFF
CONSEIL:
- La condition tourner à droite ou tourner à gauche indique un état dans lequel le contacteur des clignotants retourne en position neutre après le relâchement de la main du contacteur des clignotants (le contacteur des clignotants est actionné d'environ 7°).
- La condition tourner complètement à droite ou tourner complètement à gauche indique un état dans lequel le contacteur des clignotants ne retourne pas en position neutre après le relâchement de la main du contacteur des clignotants (le contacteur des clignotants est actionné de 12°).
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de clignotant.
