VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR VSC OFF
(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur. OK: Le connecteur est correctement branché. |
|
(b) Débrancher le connecteur du contacteur VSC OFF.
(c) Vérifier le boîtier du connecteur et la borne pour s'assurer de l'absence de déformation et de corrosion.
OK:
Aucune déformation ni corrosion.
(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:

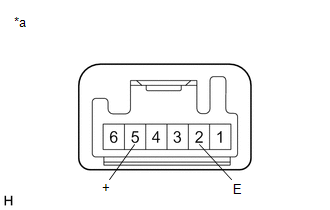

Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
5 (+) - 2 (E) | Contacteur enfoncé |
En dessous de 1 Ω |
5 (+) - 2 (E) | Contacteur relâché |
10 kΩ minimum |
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur VSC OFF.
Court-circuit à la batterie ou coupure dans le circuit "B" du contacteur/capteur de position de pédale/papillon (P022015)
DESCRIPTION Se reporter au DTC P012011. Cliquer ici
N° de DTC Objet de la détection
Condition de détection du DTC
Organe incriminé MIL
Mémoire Remarque
P022015 Court-circuit à la batterie ou coupure dans le circuit "B" du contacteur/capteur de position ...
Aucun son ne provient des haut-parleurs
PROCEDURE
1. VERIFIER LES REGLAGES AUDIO
(a) En mode de réglage de son émis, régler le volume, l'atténuateur et la balance sur leur valeur initiale et vérifier si le son est normal.
OK: Retour du système audio à la normale. CONSEIL: Les mesures de réglage de la qualité sono ...
Le signal sonore ne retentit pas
SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lors de la vérification des DTC, veiller à ce que le système de contrôle d'angle mort soit en position ON.
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
...
