VERIFICATION
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE D'ENTREE D'EAU AVEC THERMOSTAT
ATTENTION:
CONSEIL:

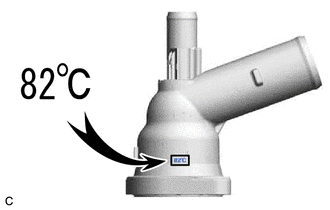

La température d'ouverture de la soupape est inscrite sur le sous-ensemble d'entrée d'eau avec thermostat.
(a) Immerger le sous-ensemble d'entrée d'eau avec thermostat dans l'eau puis faire chauffer l'eau progressivement.
REMARQUE:

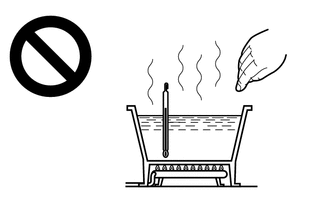

Ne pas laisser l'eau entrer en contact avec le contact du sous-ensemble d'entrée d'eau avec thermostat.
(b) S'assurer que la soupape du sous-ensemble d'entrée d'eau avec thermostat s'ouvre à la température prescrite.
Température d'ouverture de soupape standard:
80 à 84°C (176 à 183°F)
Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'entrée d'eau avec thermostat.

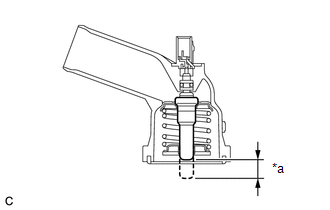

(c) Vérifier la levée de soupape. Levée de soupape standard: 8,0 mm (0,315 in.) minimum à 95°C (203°F) Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'entrée d'eau avec thermostat. |
|
(d) S'assurer que la soupape est complètement fermée lorsque le sous-ensemble d'entrée d'eau avec thermostat est à basse température (inférieure à 72 °C (162 °F)).
Si elle n'est pas complètement fermée, remplacer le sous-ensemble d'entrée d'eau avec thermostat.
(e) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
1 - 2 | En permanence |
10,6 à 14,2 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble d'entrée d'eau avec thermostat.
