Toyota Camry Manuel de réparation XV50 (2011–2019): Verification

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Eclairage (int) / Eclairage Personnel / Verification

VERIFICATION

PROCEDURE

1. VERIFIER L'ECLAIRAGE DE LECTURE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT) (fabrication TMC pour toit normal)

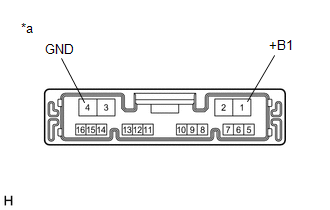

*a

Pièce constitutive sans faisceau de câbles branché

(éclairage de lecture (sous-ensemble de boîtier de console de toit))

(a) Vérifier l'éclairage de lecture gauche et l'éclairage de lecture droit.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de lecture gauche et l'éclairage de lecture droit s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 1 (+B1)

Batterie négative (-) → 4 (GND)

Contacteur d'éclairage de lecture gauche en position ON

L'éclairage de lecture gauche s'allume

Contacteur d'éclairage de lecture droit en position ON

L'éclairage de lecture droit s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

2. VERIFIER L'ECLAIRAGE DE LECTURE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT) (pour fabrication TMC sauf toit normal)

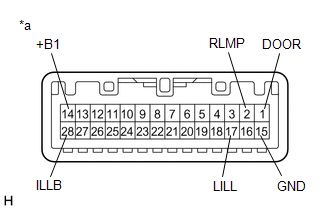

*a

Pièce constitutive sans faisceau de câbles branché

(éclairage de lecture (sous-ensemble de boîtier de console de toit))

(a) Vérifier l'éclairage de lecture gauche et l'éclairage de lecture droit.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de lecture gauche et l'éclairage de lecture droit s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 14 (+B1)

Batterie négative (-) → 15 (GND)

Contacteur d'éclairage de plafonnier en position OFF et contacteur d'éclairage de lecture gauche en position ON

L'éclairage de lecture gauche s'allume

Contacteur d'éclairage de plafonnier en position OFF et contacteur d'éclairage de lecture droit en position ON

L'éclairage de lecture droit s'allume

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de plafonnier en position ON

Les éclairages de lecture gauche et droit s'allument

Batterie positive (+) → 14 (+B1)

Batterie négative (-) → 1 (DOOR)

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de porte en position ON

Les éclairages de lecture gauche et droit s'allument

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de porte en position OFF

Les éclairages de lecture (gauche et droit) ne s'allument pas

Batterie positive (+) → 14 (+B1)

Batterie négative (-) → 2 (RLMP)

Contacteur d'éclairage de lecture gauche et droit en position OFF

Les éclairages de lecture gauche et droit s'allument

Contacteur d'éclairage de lecture gauche et droit en position ON

Les éclairages de lecture (gauche et droit) ne s'allument pas

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

(b) Vérifier l'éclairage du contacteur et l'éclairage du levier de changement de vitesse.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage du contacteur et l'éclairage du levier de changement de vitesse s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 28 (ILLB)

Batterie négative (-) → 17 (LILL)

En permanence

L'éclairage du contacteur et l'éclairage du levier de changement de vitesse s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

3. VERIFIER L'ECLAIRAGE DE LECTURE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT) (fabrication TMMK pour toit normal sans contacteur associé à la porte)

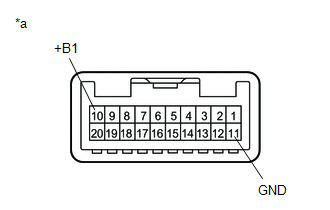

*a

Pièce constitutive sans faisceau de câbles branché

(éclairage de lecture (sous-ensemble de boîtier de console de toit))

(a) Vérifier l'éclairage de lecture gauche et l'éclairage de lecture droit.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de lecture gauche et l'éclairage de lecture droit s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 10 (+B1)

Batterie négative (-) → 11 (GND)

Contacteur d'éclairage de lecture gauche en position ON

L'éclairage de lecture gauche s'allume

Contacteur d'éclairage de lecture droit en position ON

L'éclairage de lecture droit s'allume

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

4. VERIFIER L'ECLAIRAGE DE LECTURE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT) (fabrication TMMK pour toit normal avec contacteur associé à la porte)

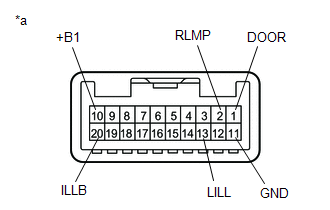

*a

Pièce constitutive sans faisceau de câbles branché

(éclairage de lecture (sous-ensemble de boîtier de console de toit))

(a) Vérifier l'éclairage de lecture gauche et l'éclairage de lecture droit.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de lecture gauche et l'éclairage de lecture droit s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 10 (+B1)

Batterie négative (-) → 11 (GND)

Contacteur d'éclairage de plafonnier en position OFF et contacteur d'éclairage de lecture gauche en position ON

L'éclairage de lecture gauche s'allume

Contacteur d'éclairage de plafonnier en position OFF et contacteur d'éclairage de lecture droit en position ON

L'éclairage de lecture droit s'allume

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de plafonnier en position ON

Les éclairages de lecture gauche et droit s'allument

Batterie positive (+) → 10 (+B1)

Batterie négative (-) → 1 (DOOR)

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de porte en position ON

Les éclairages de lecture gauche et droit s'allument

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de porte en position OFF

Les éclairages de lecture (gauche et droit) ne s'allument pas

Batterie positive (+) → 10 (+B1)

Batterie négative (-) → 2 (RLMP)

Contacteur d'éclairage de lecture gauche et droit en position OFF

Les éclairages de lecture gauche et droit s'allument

Contacteur d'éclairage de lecture gauche et droit en position ON

Les éclairages de lecture (gauche et droit) ne s'allument pas

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

(b) Vérifier l'éclairage du contacteur et l'éclairage du levier de changement de vitesse.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage du contacteur et l'éclairage du levier de changement de vitesse s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 20 (ILLB)

Batterie négative (-) → 13 (LILL)

En permanence

L'éclairage du contacteur et l'éclairage du levier de changement de vitesse s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

5. VERIFIER L'ECLAIRAGE DE LECTURE (SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT) (pour fabrication TMMK sauf toit normal)

*a

Pièce constitutive sans faisceau de câbles branché

(éclairage de lecture (sous-ensemble de boîtier de console de toit))

(a) Vérifier l'éclairage de lecture gauche et l'éclairage de lecture droit.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage de lecture gauche et l'éclairage de lecture droit s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 14 (+B1)

Batterie négative (-) → 15 (GND)

Contacteur d'éclairage de plafonnier en position OFF et contacteur d'éclairage de lecture gauche en position ON

L'éclairage de lecture gauche s'allume

Contacteur d'éclairage de plafonnier en position OFF et contacteur d'éclairage de lecture droit en position ON

L'éclairage de lecture droit s'allume

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de plafonnier en position ON

Les éclairages de lecture gauche et droit s'allument

Batterie positive (+) → 14 (+B1)

Batterie négative (-) → 1 (DOOR)

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de porte en position ON

Les éclairages de lecture gauche et droit s'allument

Contacteur d'éclairage de lecture gauche et droit en position OFF et contacteur d'éclairage de porte en position OFF

Les éclairages de lecture (gauche et droit) ne s'allument pas

Batterie positive (+) → 14 (+B1)

Batterie négative (-) → 2 (RLMP)

Contacteur d'éclairage de lecture gauche et droit en position OFF

Les éclairages de lecture gauche et droit s'allument

Contacteur d'éclairage de lecture gauche et droit en position ON

Les éclairages de lecture (gauche et droit) ne s'allument pas

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

(b) Vérifier l'éclairage du contacteur et l'éclairage du levier de changement de vitesse.

(1) Appliquer la tension de batterie au connecteur et s'assurer que l'éclairage du contacteur et l'éclairage du levier de changement de vitesse s'allument.

OK:

Condition de mesure

Condition

Condition spécifiée

Batterie positive (+) → 28 (ILLB)

Batterie négative (-) → 17 (LILL)

En permanence

L'éclairage du contacteur et l'éclairage du levier de changement de vitesse s'allument

Si le résultat n'est pas conforme aux spécifications, remplacer l'éclairage de lecture (sous-ensemble d'éclairage de boîtier de console).

Demontage
DEMONTAGE PROCEDURE 1. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMC) Cliquer ici 2. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMMK) Cliquer ici 3. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT ...

Remontage
REMONTAGE PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE BOITIER DE CONSOLE DE TOIT 2. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMC) Cliquer ici 3. REPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (pour fabrication TMMK) Cliquer ici ...
