VERIFICATION DU FONCTIONNEMENT

VERIFICATION DE STOCKAGE

REMARQUE:

En cas de remplacement de l'ensemble d'autoradio et d'affichage, toujours les remplacer par un élément neuf. Si un ensemble d'autoradio et d'affichage qui était posé sur un autre véhicule est réutilisé, ce qui suit peut se produire:
- Un DTC de dysfonctionnement de communication peut être enregistré.
- L'ensemble d'autoradio et d'affichage peut ne pas fonctionner correctement.

CONSEIL:

Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Passer en mode de diagnostic.

Cliquer ici

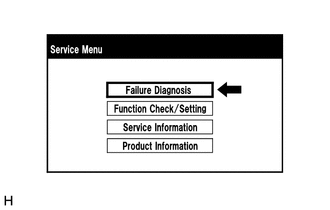

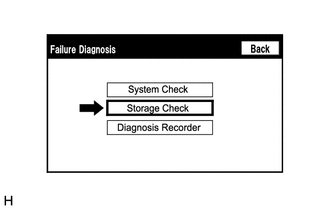

(b) Sélectionner "Failure Diagnosis" sur l'écran "Service Menu".

(d) Vérification du stockage.

Résultat

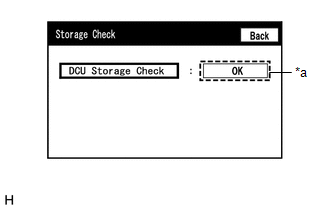

(1) Sélectionner "DCU Storage Check" pour commencer la vérification du stockage de l'ensemble d'autoradio et d'affichage.

(2) Vérifier le résultat affiché lorsque la vérification du stockage de l'ensemble d'autoradio et d'affichage est terminée.

Description de l'écran

Affichage (résultat)	Description
Vérification	La vérification est en cours
OK	L'enregistrement d'ensemble d'autoradio et d'affichage est normal
NG	L'enregistrement d'ensemble d'autoradio et d'affichage présente un dysfonctionnement

CONSEIL:

Après avoir sélectionné "DCU Storage Check", le résultat peut mettre du temps à s'afficher.
Si la température de l'habitacle est de -20°C (-4°F) maximum ou de 65°C (149°F) minimum, le stockage peut ne pas fonctionner normalement et "NG" peut s'afficher. Veiller à effectuer la recherche de pannes avec une température d'habitacle appropriée.
Si "NG" s'affiche même lorsque la température de l'habitacle est appropriée, remplacer l'ensemble d'autoradio et d'affichage par un élément neuf.

VERIFIER l'ECRAN "PANEL & STEERING SWITCH"

CONSEIL:

Les contacteurs de panneau d'ensemble de récepteur de radio et d'affichage et les contacteurs au volant sont vérifiés dans la procédure suivante.
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Passer en mode de diagnostic.

Cliquer ici

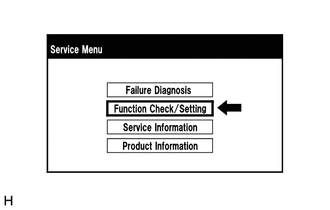

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

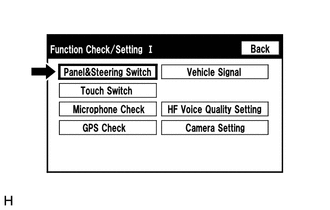

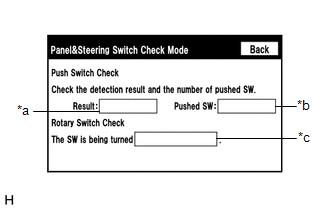

(d) Mode de vérification Panel&Steering Switch

Description de l'écran

Affichage	Contenu
*a: Switch condition	"Pushed" s'affiche lorsqu'un contacteur quelconque est enfoncé.
*b: Number of switches pushed	Le nombre de contacteurs enfoncés simultanément s'affiche. Si les 3 contacteurs sont simultanément enfoncés, "3" s'affiche. Si au moins 4 contacteurs sont enfoncés en même temps, "More than 3" s'affiche.
*c: Rotary switch direction	Affichage de la direction du contacteur rotatif.

(1) Actionner chaque contacteur et s'assurer que les fonctions du contacteur s'affichent correctement.

REMARQUE:

Ne pas appuyer sur un des contacteurs pendant plus 3 secondes, car cela pourrait annuler le mode de diagnostic.

VERIFICATION DES CONTACTEURS TACTILES

CONSEIL:

La procédure suivante permet de vérifier les contacteurs tactiles de l'écran.
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Passer en mode de diagnostic.

Cliquer ici

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

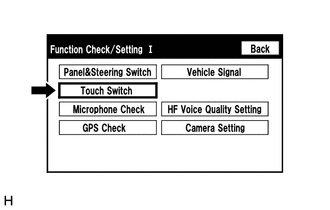

(d) Vérification des contacteurs tactiles

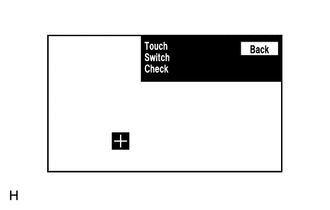

(1) Lorsque l'écran "Touch Switch Check" s'affiche, toucher l'écran n'importe où dans la zone libre pour activer la vérification.

CONSEIL:

Un "+" s'affiche à l'endroit où l'écran a été touché.
Ce "+" reste affiché même une fois que votre doigt n'appuie plus sur l'écran.

VERIFIER LE MICRO

CONSEIL:

La procédure suivante permet de vérifier le micro et le niveau d'entrée du micro.
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Passer en mode de diagnostic.

Cliquer ici

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

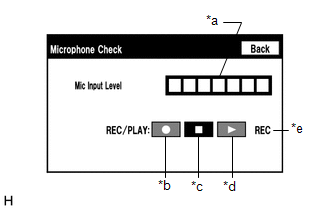

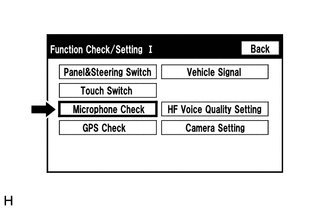

(d) Vérification de microphone

Description de l'écran

Affichage	Contenu
*: avec fonction de reconnaissance vocale
*a: Microphone input level meter	Contrôle le niveau d'entrée du micro toutes les 0,1 seconde et affiche le résultat sous 8 niveaux différents.
b: Recording switch	Lance l'enregistrement.
c: Stop switch	Arrête l'enregistrement et la lecture.
d: Play switch	Lit la voix enregistrée.
e: Recording indicator	S'affiche pendant l'enregistrement.

(1) En parlant dans le micro, vérifier si la valeur du niveau d'entrée du micro change en fonction de la voix.

CONSEIL:

Le micro est activé en continu quand cet écran est affiché.

(2) Appuyer sur le contacteur d'enregistrement et effectuer l'enregistrement vocal.

CONSEIL:

Sélectionner la touche d'enregistrement lorsque le moteur de soufflante du système de climatisation est arrêté. Si une sortie du système de climatisation est orienté vers le micro, un bruit peut être enregistré.
Pendant la lecture ou l'enregistrement, les touches autres que la touche arrêt ne sont pas opérationnelles.
En l'absence d'enregistrement, le contacteur de lecture n'est pas opérationnel.
L'enregistrement s'arrête après 5 secondes ou lorsque le contacteur d'arrêt est enfoncé.

(3) S'assurer que le témoin d'enregistrement fonctionne pendant l'enregistrement et que l'enregistrement peut être restitué normalement.

VERIFIER LE GPS (avec ensemble d'antenne de navigation)

CONSEIL:

La procédure suivante permet de vérifier les informations du GSP.
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Passer en mode de diagnostic.

Cliquer ici

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

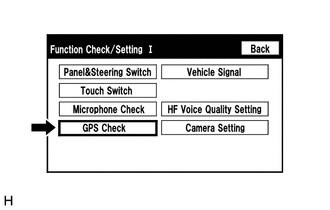

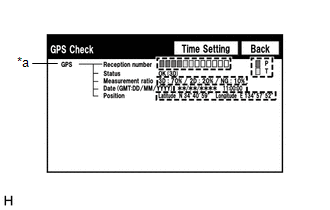

(d) Vérification GPS

*a: GPS

Affichage	Contenu
Reception number	Affiche la condition de réception des satellites utilisés pour déterminer la position du véhicule.	Bleu: P (utilisé)	Le système se sert du signal GPS pour la localisation.
		Jaune: T (réception)	Le système suit le signal GPS pour la localisation.
		Sans couleur: non utilisé	Le système ne peut pas recevoir de signal GPS (recherche du signal GPS).
Status	Affiche l'état de réception des satellites utilisés pour déterminer la position du véhicule.	OK (3D)	La méthode de localisation en 3 dimensions est utilisée.
		OK (2D)	La méthode de localisation en 2 dimensions est utilisée.
		NG	Les données de localisation ne peuvent pas être utilisées.
		erreur	Une erreur de réception s'est produite.
		-	Autre état.
Measurement ratio	Affiche le taux de satellites prenant des mesures.	3D	Le taux de satellites effectuant un positionnement 3D, un positionnement hyper 3D et un un positionnement hyper 2D s'affiche.
		2D	Le taux de satellites effectuant un positionnement 2D s'affiche.
		NG	Le taux satellites ne prenant pas de mesure s'affiche.
Date	Affichage de la date et de l'heure obtenues à partir des signaux GPS par rapport à l'heure du méridien de Greenwich (GMT).
Position	Affichage des latitude et longitude de la position actuelle.

(1) Lorsque l'écran "GPS Information" s'affiche, vérifier les valeurs de chaque affichage.

CONSEIL:

Cet écran est actualisé à chaque seconde.

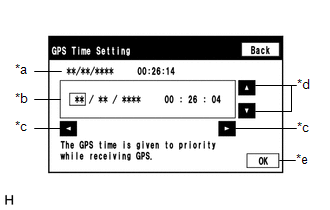

(e) Réglage de l'heure du GPS

Description de l'écran

Affichage	Contenu
*a: Time display	Affiche la date et l'heure sur le dispositif.
*b: Date and time setting screen	Le réglage n'est possible que lorsqu'aucun signal GPS n'est reçu.
*c: Cursor movement switch	Déplace le curseur sur l'écran de réglage de l'heure et de la date vers la droite et vers la gauche.
*d: Adjustment switch	Règle les valeurs des éléments sélectionnés par le curseur.
*e: OK switch	La sélection de ce contacteur après avoir réglé l'heure et la date permet de mettre à jour l'heure et la date du dispositif (uniquement lorsqu'aucun signal GPS n'est reçu).

(1) Lorsqu'aucun signal GPS n'est reçu, la date et l'heure du dispositif peuvent être réglées.

CONSEIL:

Le réglage de l'heure n'est possible que lorsqu'aucun signal GPS n'est reçu. Lorsque le système audio et vidéo reçoit des signaux GPS, la priorité est donnée à l'affichage de l'heure et de la date reçues via le GPS.

VERIFICATION DU SIGNAL DU VEHICULE

CONSEIL:

Les signaux de véhicule reçus par l'ensemble de récepteur de radio et d'affichage sont vérifiés au cours de la procédure suivante.
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Passer en mode de diagnostic.

Cliquer ici

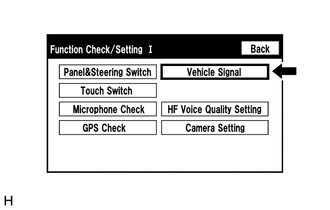

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

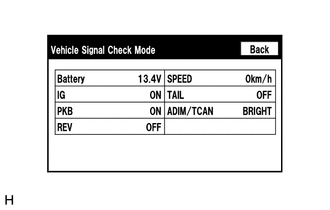

(d) Mode de vérification de signal du véhicule

Description de l'écran

Affichage	Contenu
Battery	Affichage de la tension de la batterie.
IG	Affichage de la position ON/OFF du contacteur d'allumage.
PKB	Affichage de la position ON / OFF du frein de stationnement.
REV	Affichage de la position ON / OFF du signal de marche arrière.
SPEED	Affichage de la vitesse du véhicule en km/h.
TAIL	Affichage de la position ON/OFF du signal Tail (contacteur de commande d'éclairage)
ADIM/TCAN	Affichage de la condition de la luminosité DIM (avec) / BRIGHT (sans).

CONSEIL:

Seuls seront affichés les éléments qui émettent des signaux du véhicule.
Cet écran affiche l'entrée des signaux de véhicule vers l'ensemble de récepteur de radio et d'affichage.
Cet écran est actualisé à chaque seconde.

(1) Lorsque l'écran "Vehicle Signal Check Mode" s'affiche, vérifier toutes les conditions du signal du véhicule.

VERIFIER LE REGLAGE DE LA QUALITE DE CONVERSATION MAINS LIBRES

CONSEIL:

La procédure suivante permet de régler la qualité de la voix de conversation mains libres d'un téléphone mobile compatible "Bluetooth".
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Passer en mode de diagnostic.

Cliquer ici

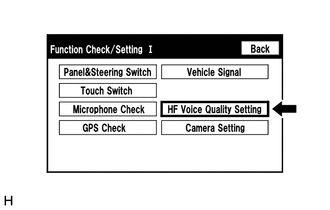

(b) Sélectionner "Function Check/Setting" sur l'écran "Service Menu".

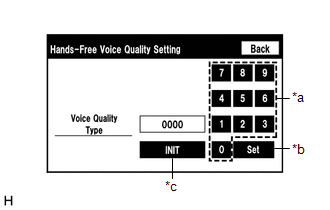

(d) Réglage de la qualité vocale mains libres

*a	Clavier numérique
*b	Bouton de réglage
*c	Touche de réinitialisation

(1) Si nécessaire, se reporter au tableau ci-dessous afin de régler le type de qualité vocale à l'aide du clavier numérique.

(2) Lors du réglage des paramètres, utiliser le clavier numérique sur l'écran pour régler le type de qualité vocale en fonction du tableau.

Réglages

Paramètre	Phénomène cible	Type de qualité vocale	Effet positif de la modification de la qualité vocale	Effet négatif de la modification de la qualité vocale
A (Bruit)	L'autre partie entend des bruits de fond lors de l'écoute de votre voix.	1 000	La quantité de bruits de fond que l'autre partie entend lors de l'écoute de votre voix est réduite.	Le volume de voix que l'autre partie entend lors de l'écoute de votre voix peut chuter provisoirement.
B (Bruit)	L'autre partie entend beaucoup de bruit de fond lors de l'écoute de votre voix.	2 000	La quantité de parasites que l'autre partie entend lors de l'écoute de votre voix est fortement réduite.	Le volume de voix que l'autre partie entend lors de l'écoute de votre voix peut chuter provisoirement.
C (Echo)	L'interlocuteur entend un faible écho.	0100	La force de l'écho est réduite (niveau bas).	La qualité sonore de l'interlocuteur se détériore (niveau bas).
D (Echo)	L'interlocuteur entend un fort écho.	0200	La force de l'écho est réduite (niveau élevé).	La qualité sonore de l'interlocuteur se détériore (niveau élevé).

Réglages (lorsque plusieurs phénomènes se sont produits)

Paramètre	Phénomène cible	Type de qualité vocale	Effet positif de la modification de la qualité vocale	Effet négatif de la modification de la qualité vocale
A+C	L'autre partie entand des bruits de fond et de faibles échos lors de l'écoute de votre voix.	1 100	La quantité de bruits de fond que l'autre partie entend lors de l'écoute de votre voix est réduite. La force de l'écho est réduite (niveau bas).	Le volume de la voix peut chuter temporairement. La qualité sonore de l'interlocuteur se détériore (niveau bas).
A+D	L'autre partie entand des bruits de fond et de forts échos lors de l'écoute de votre voix.	1 200	La quantité de bruits de fond que l'autre partie entend lors de l'écoute de votre voix est réduite. La force de l'écho est réduite (niveau élevé).	Le volume de la voix peut chuter temporairement. La qualité sonore de l'interlocuteur se détériore (niveau élevé).
B+C	L'autre partie entend beaucoup de bruits de fond et de faibles échos lors de l'écoute de votre voix.	2 100	La quantité de parasites que l'autre partie entend lors de l'écoute de votre voix est fortement réduite. La force de l'écho est réduite (niveau bas).	Le volume de la voix peut chuter temporairement. La qualité sonore de l'interlocuteur se détériore (niveau bas).
B+D	L'autre partie entend beaucoup de bruits de fond et de forts échos lors de l'écoute de votre voix.	2 200	La quantité de parasites que l'autre partie entend lors de l'écoute de votre voix est fortement réduite. La force de l'écho est réduite (niveau élevé).	Le volume de la voix peut chuter temporairement. La qualité sonore de l'interlocuteur se détériore (niveau élevé).

CONSEIL:

La valeur par défaut est "0000".
Les réglages seront appliqués lorsque le bouton de réglage sera sélectionné.
Si les valeurs du type de qualité vocale qui ne sont pas reprises dans le tableau sont saisies, le réglage ne sera pas appliqué et il n'y aura aucun effet positif.
Si la qualité des appels téléphoniques diminue en raison d'une modification des réglages, revenir aux réglages "0000" en sélectionnant "INIT".

VERIFIER LE HAUT-PARLEUR

CONSEIL:

Cette fonction est utilisée pour vérifier les câbles du haut-parleur et le fait que ceux-ci fonctionnent correctement.
Les schémas peuvent s'écarter de l'écran du véhicule en fonction de la disposition des éléments et des options. C'est pourquoi certaines zones détaillées peuvent ne pas être identiques à celles de l'écran du véhicule.

(a) Mettre l'ensemble d'autoradio et d'affichage en position ON et lire une source audio.

CONSEIL:

La source audio sera utilisée pour vérifier le haut-parleur.

(b) Passer en mode de diagnostic.

Cliquer ici

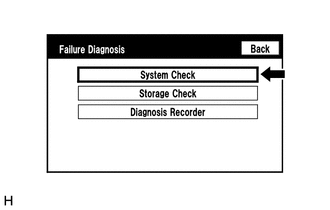

(d) Sélectionner "System Check" dans l'écran "Failure Diagnosis".

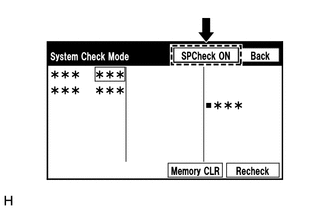

(e) Sélectionner "SPCheck ON" de l'écran "System Check Mode" (mode de vérification du système).

(f) Vérifier le câblage du haut-parleur et s'assurer du bon fonctionnement des haut-parleurs.

CONSEIL:

S'assurer que chaque haut-parleur émet correctement du son en provenance de la source audio sélectionnée.
"SPCheck OFF" s'affiche pendant la vérification du haut-parleur.
Un son est émis par les haut-parleurs dans le véhicule en commençant par un haut-parleur de la partie avant.
Plusieurs haut-parleurs peuvent se déclencher simultanément en fonction du câblage du haut-parleur.
L'ordre du son lors de la vérification du haut-parleur ne peut pas être réglé.

(g) Le son s'arrête lorsque l'une des conditions suivantes est remplie:

(1) "SPCheck OFF" est sélectionné.

(2) Le contacteur d'allumage est mis en position OFF.

(3) Le mode de diagnostic a été mis en position OFF.

(4) L'écran passe à un autre affichage.

(5) Le mode audio est mis en position OFF.

VERIFIER L'HISTORIQUE DES ERREURS DU LOGICIEL

CONSEIL:

Cette fonction est utilisée pour vérifier l'origine de l'écran noir de l'ensemble de récepteur de radio et d'affichage.
Même si la zone où le dysfonctionnement a été détecté est affichée, la véritable raison du dysfonctionnement peut être ailleurs.

(a) Vérifier l'historique d'erreurs logicielles.

(1) Brancher le Techstream sur le DLC3.

(2) Mettre le contacteur d'allumage en position ON.

(3) Allumer le Techstream.

(4) Sélectionner les menus suivants: Body Electrical/Navigation System/Utility/Software Error History.

Body Electrical > Navigation System > Utility

Affichage du tester
Software Error History

(5) Lorsqu'un élément est enregistré pour Software Error History, prendre note de ces données avant de procéder aux réparations.

Description de l'écran "Software Error History"

Description de l'erreur	Déclencheur	Détails
Réinitialisation du logiciel	Micro-ordinateur navi	Nombre hexadécimal
	Micro-ordinateur audio
	Micro-ordinateur CAN
Pas de signal vidéo	Moniteur avant
Pas de signal vidéo	Moniteur arrière
LA PLUPART des redémarrages à froid	En permanence

CONSEIL:

Le déclencheur détecte les dysfonctionnements et affiche l'endroit où les informations relatives au dysfonctionnement ont été enregistrées.
L'historique des erreurs du logiciel peut stocker jusqu'à 5 éléments de données historiques. Si une nouvelle erreur du logiciel se produit lorsque 5 éléments de données ont déjà été stockés, la donnée la plus ancienne est effacée et la nouvelle est enregistrée.
En cas d'erreur qui n'est pas pris en charge par le Techstream, un "-" s'affiche pour les éléments affichés.

(b) Effacer l'historique des erreurs du logiciel.

(1) Lorsque les DTC sont supprimés à l'aide de l'une des opérations suivantes, l'historique des erreurs du logiciel sera également effacée.

Cliquer ici

Suppression à l'aide de Techstream.
Supprimé à l'aide de l'écran "System Check Mode".
Supprimé à l'aide de l'écran "Unit Check Mode".

VERIFIER L'HISTORIQUE DES ERREURS DE DISQUE OPTIQUE (pour type d'affichage 8 pouce)

CONSEIL:

Cette fonction est utilisée pour rechercher la cause d'une erreur de disque optique.

(a) Vérifier l'historique des erreurs de disque optique.

(1) Brancher le Techstream sur le DLC3.

(2) Mettre le contacteur d'allumage en position ON.

(3) Allumer le Techstream.

(4) Sélectionner les menus suivants: Body Electrical/Navigation System/Utility/Optical Disc Error History.

Body Electrical > Navigation System > Utility

Affichage du tester
Optical Disc Error History

(5) Lorsqu'un élément est stocké pour l'historique des erreurs du disque optique, l'enregistrer avant de procéder à la recherche de pannes.

Description de l'écran "Optical Disc Error History"

Affichage	Contenu
Error Type	Affiche le type d'erreur.
Device	Affiche la pièce défectueuse.
Date	Affiche l'heure et la date à laquelle il s'est manifesté.

Description de l'écran "Error Type"

Type d'erreur	Condition de détection	Action
Erreur de lecture	Lorsque d'une erreur de lecture de disque se produit.	Passer à l'organe incriminé suivant indiqué dans le tableau des symptômes de problèmes. Cliquer ici
Disque endommagé/à l'envers/sale	Lorsqu'un des éléments suivants est la cause de l'erreur de lecture de disque: Le disque ne peut être lu. Impossible de lire le disque pour cause de salissure ou de rayure. Impossible de lire le disque car il est introduit à l'envers.
Impossible de déterminer le type de disque	Un disque inapproprié est introduit.
Erreur DSP	Lorsqu'une erreur se produit pendant que les fichiers MP3/WMA/AAC sont décodés.
Certains fichiers sont corrompus	Lorsqu'il est impossible de lire les fichiers MP3/WMA/AAC car ils ne sont pas pris en charge. Même si les extensions de fichiers sont MP3 WMA ou AAC, les fichiers ne peuvent pas être lus car les données d'en-tête sont illisibles.
Certains fichiers sont introuvables	Lorsqu'un disque sans données de musique est lu. Lorsqu'il n'y a aucun fichier MP3/WMA/AAC lisible.
Violation de la protection de copie	Lorsqu'un fichier protégé par des droits d'auteur ne pouvant pas être lu l'est quand même.

Description de l'écran "Device"

Appareil	Pièce constitutive
DVD-P	Indisponible
CD-P	Ensemble de récepteur de radio et d'affichage
R-Seat DVD-P	Indisponible

CONSEIL:

L'historique des erreurs du disque optique peut stocker jusqu'à 7 éléments de données d'historique. Si une nouvelle erreur du disque optique se produit lorsque 7 éléments de données ont déjà été stockés, la donnée la plus ancienne est effacée et la nouvelle est enregistrée.
En cas d'erreur qui n'est pas pris en charge par le Techstream, un "-" ou un blanc s'affiche pour les éléments affichés.

(b) Suppression de l'historique des erreurs du disque optique.

(1) Lorsque les DTC sont supprimés à l'aide de l'une des opérations suivantes, l'historique des erreurs du disque optique sera également effacée.

Cliquer ici

Suppression à l'aide de Techstream.
Supprimé à l'aide de l'écran "System Check Mode".
Supprimé à l'aide de l'écran "Unit Check Mode".

CONSEIL:

Cette fonction est utilisée pour détecter la déconnexion des appareils vidéos.
Afin de vérifier le système RSE, un disque doit être introduit dans l'ensemble d'autoradio et d'affichage.

VERIFIER LE BRANCHEMENT DE L'APPAREIL VIDEO

(a) Vérifier le branchement de l'appareil vidéo.

(1) Brancher le Techstream sur le DLC3.

(2) Mettre le contacteur d'allumage en position ON.

(3) Allumer le Techstream.

(4) Sélectionner les menus suivants: Body Electrical / Navigation System / Utility / Video Device Connection Check.

Body Electrical > Navigation System > Utility

Affichage du tester
Video Device Connection Check

(5) Lorsqu'un composant est enregistré pour la vérification du branchement de l'appareil vidéo, prendre note de ces données avant de procéder à la recherche de pannes.

CONSEIL:

Le DTC est enregistré lorsque des erreurs sont détectées.
En fonction du véhicule, certains de ces éléments ne sont pas affichés à l'écran "Error Detected Image Line (Type)".

Description de l'écran Vérifier le branchement de l'appareil vidéo

Error Detected Image Line (Type)	Zones à vérifier
H/U - > Ecran distinct (GVIF)	Indisponible
H/U - > Full RSE (GVIF)	Indisponible
RSE - > Affichage de dossier de siège droit (GVIF)	Indisponible
RSE - > Affichage de dossier de siège gauche (GVIF)	Indisponible
Caméra arrière - > H/U (NTSC)	Indisponible
ECU IPA/BGM/PVM - > Ecran distinct (GVIF)	Indisponible
ECU IPA/BGM/PVM - > H/U (NTSC)	Indisponible
ECU IPA/BGM/PVM - > H/U (GVIF)	Indisponible

(b) Suppression de la vérification du branchement de l'appareil vidéo.

(1) Lorsque les DTC sont effacés à l'aide de l'une des opérations suivantes, Vérifier le branchement de l'appareil vidéo sera également supprimé.

Cliquer ici

Suppression à l'aide de Techstream.
Supprimé à l'aide de l'écran "System Check Mode".
Supprimé à l'aide de l'écran "Unit Check Mode".

Valet Mode Cancel

CONSEIL:

Cette fonction est utilisée pour annuler le mode voiturier.

REMARQUE:

Lorsque le mode voiturier ne peut pas être désactivé, il y a un risque que le véhicule puisse être volé. Par conséquent, il est nécessaire de vérifier minutieusement à qui appartient le véhicule.

(a) Annuler le mode voiturier

(1) Brancher le Techstream sur le DLC3.

(2) Mettre le contacteur d'allumage en position ON.

(3) Allumer le Techstream.

(4) Sélectionner les menus suivants: Body Electrical / Navigation System / Utility / Valet Mode Cancel.

Body Electrical > Navigation System > Utility

Affichage du tester
Valet Mode Cancel

(5) Annuler le mode voiturier

CONSEIL:

Cette fonction est utilisée pour vérifier l'historique de branchement lorsque le branchement entre l'ensemble d'autoradio et d'affichage et un un appareil "Bluetooth" est instable.

VERIFIER L'HISTORIQUE DE BRANCHEMENT DU "Bluetooth"

(a) Rechercher l'historique de branchement "Bluetooth".

CONSEIL:

L'historique de branchement "Bluetooth" affiche les données enregistrées dans la mémoire interne de l'ECU, telles que la date de tentative de connexion "Bluetooth" et l'état d'une connexion "Bluetooth".
En vérifiant l'historique de branchement du "Bluetooth", la date, la cause, etc. d'un appareil "Bluetooth" en échec d'enregistrement ou de connexion peut être analysée.
L'historique de connexion "Bluetooth" indique la cause estimée du dysfonctionnement, mais ne la détermine pas. Par conséquent, la vérification de l'historique de connexion "Bluetooth" peut ne pas résoudre le problème.
Effectuer une vérification à l'aide du Techstream avant d'enregistrer l'historique de connexion "Bluetooth" peut effacer l'historique.

(1) Brancher la clé USB sur l'ensemble d'adaptateur de prise stéréo n° 1.

(2) Passer en mode de diagnostic.

Cliquer ici

(3) Sélectionner "Failure Diagnosis" sur l'écran "Service Menu".

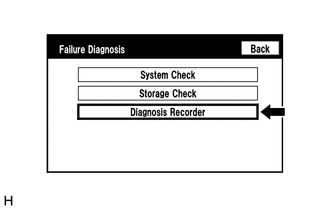

(4) Sélectionner "Diagnosis Recorder" sur l'écran "Failure Diagnosis".

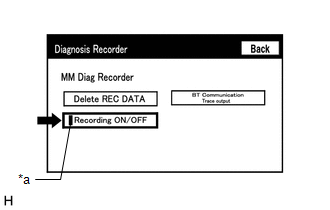

(5) Appuyer sur le contacteur "Recording ON/OFF" pour activer "BT Communication Trace output".

CONSEIL:

Lorsque le témoin "Recording ON/OFF" vert est allumé, "BT Communication Trace output" est grisé et ne peut pas être sélectionné.

*a	Témoin vert

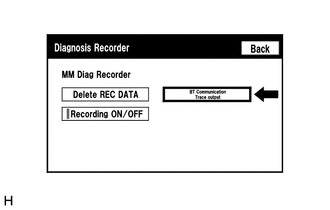

(6) Sélectionner "BT Communication Trace output" pour 3 secondes.

(7) En fonction des instructions à l'écran, enregistrer les données d'historique de connexion "Bluetooth" sur une clé USB.

(8) Sélectionner "Recording ON/OFF" sur l'écran "Diagnosis Recorder" pour alluméer le témoin "Recording ON/OFF" vert.

CONSEIL:

S'assurer que le témoin "Recording ON/OFF vert s'allume à nouveau de façon fixe, après avoir effectué la procédure décrite ci-dessus.

(9) Brancher la clé USB avec les données d'historique de connexion "Bluetooth" sur le Techstream.

(10) Allumer le Techstream.

(11) Sélectionner les menus suivants: Advanced Function / Bluetooth Connection History.

(12) Selon l'écran du Techstream, sélectionner le fichier d'historique de connexion "Bluetooth" enregistré.

(13) Alors qu'un élément est enregistré pour l'historique de connexion "Bluetooth", prendre note de ces données avant de procéder à la recherche de pannes.

Description de l'écran "Bluetooth" Connection History

Elément	Contenu
Date/Heure de démarrage de l'occurrence	Date et heure d'affichage de la connexion "Bluetooth".
Date/Heure de fin d'occurrence	Date et heure d'affichage de la déconnexion "Bluetooth".
Type d'historique	Le type d'historique de connexion "Bluetooth" est affiché.
Résultat	Le résultat de connexion "Bluetooth" est affiché.
Contenu	L'état de connexion "Bluetooth" est affiché.
Adresse "Bluetooth"	L'adresse de l'appareil "Bluetooth" est affichée.
Heure de continuance	Le nombre de nouvelles tentatives lorsque la connexion "Bluetooth" a été effectuée est affiché.

Type d'historique: ACC ON

Résultat	Contenu	Détails	Zones à vérifier
-	-	Contacteur d'allumage en position ACC	-

Type d'historique: Enregistrement

Résultat	Contenu	Détails	Zones à vérifier
Succès (HFP)	Aucune erreur	L'appareil "Bluetooth" a été enregistré comme composant mains libres correctement.	-
Succès (AVP)	Aucune erreur	L'appareil "Bluetooth" a été enregistré en tant qu'appareil audio "Bluetooth" correctement.	-
Défaillance	Temps écoulé	La connexion "Bluetooth" ne peut pas être établie correctement.	S'assurer que l'appareil "Bluetooth" se trouve dans l'habitacle. S'assurer que l'appareil "Bluetooth" n'est pas connecté à un autre appareil via la connexion "Bluetooth". Redémarrer l'appareil "Bluetooth" et le réactionner.
	Erreur d'authentification	Un code PIN erroné a été saisi pour la vérification du code PIN.	Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". (Saisir le code PIN correctement.)
		Le bouton de confirmation n'a pas été choisi, même si un mot de passe s'est affiché.	Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth". (Lorsqu'un passkey s'affiche, sélectionner le bouton de confirmation.)
		Une erreur de vérification s'est produite entre l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth".	Redémarrer l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth", et les actionner à nouveau.
	Déconnexion du lien ACL	La connexion "Bluetooth" a été déconnectée en actionnant l'appareil "Bluetooth".	Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth".
		La connexion "Bluetooth" n'a pas pu être établie en raison de l'interférence d'onde à proximité du véhicule.	Vérifier l'interférence d'ondes et procéder à nouveau à l'enregistrement de l'appareil "Bluetooth".
		L'appareil "Bluetooth" était en dehors de la zone de communication.	Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à l'enregistrement de l'appareil "Bluetooth".
		Le paramètre "Bluetooth" sur de l'appareil "Bluetooth" a été mis en position OFF.	Mettre le paramètre "Bluetooth" en position ON et effectuer une nouvelle fois l'enregistrement de l'appareil "Bluetooth".
		L'appareil "Bluetooth" était en position OFF.	Mettre l'appareil "Bluetooth" en position ON et effectuer une nouvelle fois l'enregistrement de l'appareil "Bluetooth".
		Un dysfonctionnement au niveau de l'appareil "Bluetooth" s'est produit.	Redémarrer l'appareil "Bluetooth" et le réactionner.
	Dysfonctionnement de l'écriture de mémoire	Les informations de l'appareil "Bluetooth" n'ont pas pu être enregistrées dans l'ensemble d'autoradio et d'affichage.	Procéder à nouveau à l'enregistrement de l'appareil "Bluetooth".
	Autre erreur	Une erreur autre que celle mentionnée ci-dessus s'est produite.	Après avoir mis le contacteur d'allumage en position OFF puis de nouveau en position ON, effectuer à nouveau l'enregistrement de l'appareil "Bluetooth".
Annuler	Aucune erreur	L'enregistrement a été suspendu par le fonctionnement de l'ensemble d'autoradio et d'affichage ou de l'appareil "Bluetooth".	-

Type d'historique: Branchement

Résultat	Contenu	Détails	Zones à vérifier
Succès de la connexion automatique (HFP) Succès de la connexion manuelle (HFP)	Aucune erreur	L'appareil "Bluetooth" a été connecté comme composant mains libres correctement.	-
Echec de la connexion automatique (HFP) Echec de la connexion manuelle (HFP)	Temps écoulé	La connexion "Bluetooth" ne peut pas être établie correctement.	S'assurer que l'appareil "Bluetooth" se trouve dans l'habitacle. S'assurer que l'appareil "Bluetooth" n'est pas connecté à un autre appareil via la connexion "Bluetooth". Redémarrer l'appareil "Bluetooth" et le réactionner.
	Erreur d'authentification	Echec de la vérification de la clé d'authentification entre l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth".	Si la connexion "Bluetooth" échoue plusieurs fois, procéder à nouveau à l'enregistrement.
	Erreur d'authentification	Une erreur de vérification s'est produite entre l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth".	Redémarrer l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth", et les actionner à nouveau.
	Temps écoulé de la page	Impossible de trouver un appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage.	Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à la connexion "Bluetooth".
		La connexion "Bluetooth" n'a pas pu être établie en raison de l'interférence d'onde à proximité du véhicule.	Vérifier l'interférence d'onde et effectuer à nouveau la connexion "Bluetooth".
		L'appareil "Bluetooth" était en dehors de la zone de communication.	Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à la connexion "Bluetooth".
		Le paramètre "Bluetooth" sur de l'appareil "Bluetooth" a été mis en position OFF.	Mettre le paramètre "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		L'appareil "Bluetooth" était en position OFF.	Mettre l'appareil "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		Un dysfonctionnement au niveau de l'appareil "Bluetooth" s'est produit.	Redémarrer l'appareil "Bluetooth" et le réactionner.

Type d'historique: Branchement

Résultat	Contenu	Détails	Zones à vérifier
Echec de la connexion automatique (HFP) Echec de la connexion manuelle (HFP)	Déconnexion du lien ACL	La connexion "Bluetooth" a été déconnectée en actionnant l'appareil "Bluetooth".	Effectuer à nouveau la connexion "Bluetooth".
		La connexion "Bluetooth" n'a pas pu être établie en raison de l'interférence d'onde à proximité du véhicule.	Vérifier l'interférence d'onde et effectuer à nouveau la connexion "Bluetooth".
		L'appareil "Bluetooth" était en dehors de la zone de communication.	Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à la connexion "Bluetooth".
		Le paramètre "Bluetooth" sur de l'appareil "Bluetooth" a été mis en position OFF.	Mettre le paramètre "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		L'appareil "Bluetooth" était en position OFF.	Mettre l'appareil "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		Un dysfonctionnement au niveau de l'appareil "Bluetooth" s'est produit.	Redémarrer l'appareil "Bluetooth" et le réactionner.
	Erreur SDP	HFP a été désactivé sur l'appareil "Bluetooth".	Activer HFP sur l'appareil "Bluetooth" et effectuer une nouvelle fois la connexion "Bluetooth".
	Erreur SDP	L'appareil "Bluetooth" dont le fonctionnement n'a pas été confirmé a été utilisé.	Vérifier que l'appareil "Bluetooth" est compatible mains libres et que son fonctionnement a été confirmé. Cliquer ici
	Autre erreur	Une erreur autre que celle mentionnée ci-dessus s'est produite.	Après avoir mis le contacteur d'allumage en position OFF puis de nouveau en position ON, effectuer à nouveau l'enregistrement de l'appareil "Bluetooth".
Annuler la connexion manuelle (HFP)	Aucune erreur	La connexion a été interrompue par le fonctionnement de l'ensemble d'autoradio et d'affichage ou de l'appareil "Bluetooth".	-

Type d'historique: Branchement

Résultat	Contenu	Détails	Zones à vérifier
Succès de la connexion automatique (AVP) Succès de la connexion manuelle (AVP)	Aucune erreur	L'appareil "Bluetooth" a été connecté en tant qu'appareil audio "Bluetooth" correctement.	-
Echec de la connexion automatique (AVP) Echec de la connexion manuelle (AVP)	Temps écoulé	La connexion "Bluetooth" ne peut pas être établie correctement.	S'assurer que l'appareil "Bluetooth" se trouve dans l'habitacle. S'assurer que l'appareil "Bluetooth" n'est pas connecté à un autre appareil via la connexion "Bluetooth". Redémarrer l'appareil "Bluetooth" et le réactionner.
	Erreur d'authentification	Echec de la vérification de la clé d'authentification entre l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth".	Si la connexion "Bluetooth" échoue plusieurs fois, procéder à nouveau à l'enregistrement.
	Erreur d'authentification	Une erreur de vérification s'est produite entre l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth".	Redémarrer l'ensemble d'autoradio et d'affichage et l'appareil "Bluetooth", et les actionner à nouveau.
	Temps écoulé de la page	Impossible de trouver un appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage.	Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à la connexion "Bluetooth".
		La connexion "Bluetooth" n'a pas pu être établie en raison de l'interférence d'onde à proximité du véhicule.	Vérifier l'interférence d'onde et effectuer à nouveau la connexion "Bluetooth".
		L'appareil "Bluetooth" était en dehors de la zone de communication.	Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à la connexion "Bluetooth".
		Le paramètre "Bluetooth" sur de l'appareil "Bluetooth" a été mis en position OFF.	Mettre le paramètre "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		L'appareil "Bluetooth" était en position OFF.	Mettre l'appareil "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		Un dysfonctionnement au niveau de l'appareil "Bluetooth" s'est produit.	Redémarrer l'appareil "Bluetooth" et le réactionner.

Type d'historique: Branchement

Résultat	Contenu	Détails	Zones à vérifier
Echec de la connexion automatique (AVP) Echec de la connexion manuelle (AVP)	Déconnexion du lien ACL	La connexion "Bluetooth" a été déconnectée en actionnant l'appareil "Bluetooth".	Effectuer à nouveau la connexion "Bluetooth".
		La connexion "Bluetooth" n'a pas pu être établie en raison de l'interférence d'onde à proximité du véhicule.	Vérifier l'interférence d'onde et effectuer à nouveau la connexion "Bluetooth".
		L'appareil "Bluetooth" était en dehors de la zone de communication.	Amener l'appareil "Bluetooth" à proximité de l'ensemble d'autoradio et d'affichage et procéder à nouveau à la connexion "Bluetooth".
		Le paramètre "Bluetooth" sur de l'appareil "Bluetooth" a été mis en position OFF.	Mettre le paramètre "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		L'appareil "Bluetooth" était en position OFF.	Mettre l'appareil "Bluetooth" en position ON et effectuer une nouvelle fois la connexion "Bluetooth".
		Un dysfonctionnement au niveau de l'appareil "Bluetooth" s'est produit.	Redémarrer l'appareil "Bluetooth" et le réactionner.
	Erreur SDP	AVP a été désactivé sur l'appareil "Bluetooth".	Activer AVP sur l'appareil "Bluetooth" e

Comment Utiliser La Recherche De Pannes

MESURE DE PRECAUTION / REMARQUE / CONSEIL CONSEIL: Suivre la procédure suivante pour effectuer la recherche de pannes du système audio et vidéo. *: Utiliser le Techstream. PROCEDURE 1. VEHICULE AMENE A L'ATELIER ...

Tableau Des Symptomes De Problemes

TABLEAU DES SYMPTOMES DE PROBLEMES REMARQUE: Selon les pièces qui sont remplacées lors de la vérification ou l'entretien du véhicule, procéder à l'initialisation, l'enregistrement ou le calibrage peut être nécessaire. Se reporter aux me ...

D'autres materiaux:

Circuit du contacteur au volant
DESCRIPTION L'ensemble de contacteur au volant transmet le signal de commande de mise en marche/d'arrêt et différents signaux de commande à l'ECM. L'ECM active le régulateur de vitesse en fonction des signaux reçus par l'ensemble de contacteur au volant. SCHEMA DE CABLAGE p ...

Dysfonctionnement électronique interne de module de commande de pompe à carburant (P064A49)
DESCRIPTION DU CONTROLE L'ECU de commande de pompe à carburant possède une fonction d'autodiagnostic. En cas de dysfonctionnement interne, l'ECU de commande de pompe à carburant envoie un signal de dysfonctionnement à l'ECM via le circuit de commande de FPC. Sur la base de ce signal, l'ECM con ...

Dysfonctionnement de l'amplificateur de l'élément stéréo (B15A3)
DESCRIPTION Ce DTC est enregistré lorsqu'un dysfonctionnement se produit dans l'ensemble d'amplificateur de l'élément stéréo. N° de DTC Objet de la détection Condition de détection du DTC Organe incriminé B15A3 Dysfonctionnement de l'amplificateur de l'élément ...

Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Du Fonctionnement

Comment Utiliser La Recherche De Pannes

Tableau Des Symptomes De Problemes

D'autres materiaux:

Categorie
