REMPLACEMENT
PROCEDURE

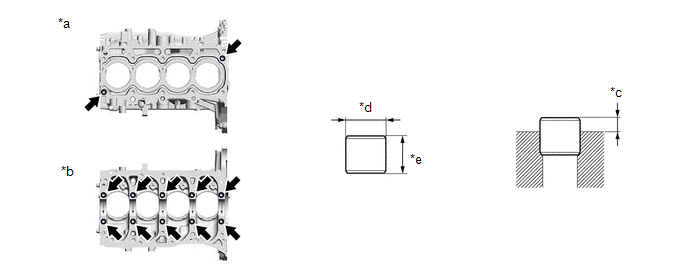

1. REMPLACER LA GOUPILLE ANNULAIRE
REMARQUE:
Il n'est pas nécessaire de déposer les goupilles annulaires à moins qu'elles ne doivent être remplacées.
(a) Déposer les 12 goupilles annulaires.
(b) A l'aide d'un maillet en plastique, reposer les 12 nouvelles goupilles annulaires.
|
*a | Côté supérieur |
*b | Partie inférieure |
|
*c | Hauteur de saillie |
*d | 14 mm (0,551 po) |
|
*e | 12 mm (0,472 po) |
- | - |
Hauteur de saillie standard:
5,0 à 7,0 mm (0,197 à 0,276 po)

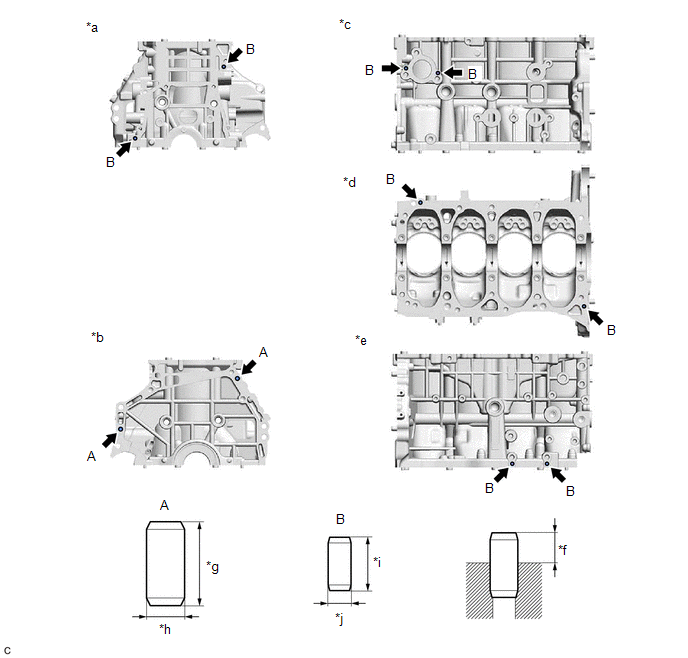

2. REMPLACER LA GOUPILLE DROITE
REMARQUE:
Il n'est pas nécessaire de déposer les goupilles droites, à moins qu'elles ne doivent être remplacées.
(a) Déposer les 10 goupilles droites.
(b) A l'aide d'un maillet en plastique, reposer les 10 nouvelles goupilles droites.
|
*a | Côté avant |
*b | Côté arrière |
|
*c | Côté gauche |
*d | Partie inférieure |
|
*e | Côté droit |
*f | Hauteur de saillie |
|
*g | 22 mm (0,866 po) |
*h | 10 mm (0,394 po) |
|
*i | 14 mm (0,551 po) |
*j | 6,0 mm (0,236 po) |
Hauteur de saillie standard:
|
Goupille droite | Condition spécifiée |
|---|---|
|
(A) | 11,0 à 13,0 mm (0,433 à 0,512 po) |
|
(B) | 5,0 à 7,0 mm (0,197 à 0,276 po) |
Verification
RemontageRemontage
REMONTAGE PROCEDURE 1. REPOSER LE SOUS-ENSEMBLE DE GICLEUR D'HUILE N° 2
(a) A l'aide d'une clé à six pans de 5 mm, reposer les 4 sous-ensembles de gicleur d'huile n° 2 sur le sous-ensemble de bloc-cylindres à l'aide des 4 boulons.
Torque: 10 N·m {102 kgf·cm, 7 ft·lbf}
...
Demontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante se rapporte au côté gauche.
PROCEDURE 1. DEPOSER L'AMPOULE DE FEU LATERAL ARRIERE (pour feu de recul de type à ampoule)
...
