VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE TEMOIN DE RAPPEL DE CEINTURE DE SECURITE DU CONDUCTEUR
CONSEIL:
Le témoin d'avertissement de rappel de ceinture de sécurité situé sur l'ensemble de combiné d'instruments est utilisé pour le siège du conducteur et le siège du passager avant.
(a) Mettre le contacteur d'allumage en position ON.
(b) S'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments clignote pendant 6 secondes lorsque la ceinture de sécurité du conducteur n'est pas bouclée.
Vérifier si le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments cesse de clignoter et reste allumé.
(c) Soulever le véhicule à l'aide d'un dispositif de levage de type à bras oscillant.
Cliquer ici
(d) Faire démarrer le moteur.
(e) Vérifier l'état du témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments dans les conditions suivantes:
(1) Etape 1:
S'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments clignote lorsque la ceinture de sécurité du siège du conducteur n'est pas bouclée, le levier de changement de vitesse est dans une position autre que P et le frein de stationnement est desserré.
(2) Etape 2:
S'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments clignote lorsque la ceinture de sécurité du conducteur n'est pas bouclée et que le véhicule est conduit à une vitesse d'environ 20 km/h (12 mi/h) minimum.
Après 2 minutes, vérifier si le témoin de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments cesse de clignoter et reste allumé.
(3) Etape 3:
En commençant par l'étape 1 avec le témoin d'avertissement de rappel de ceinture de sécurité qui clignote sur l'ensemble du combiné d'instruments, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments cesse de clignoter et reste allumé lorsque le levier de changement de vitesse est mis en position P.
(4) Etape 4:
En commençant par l'étape 1 avec le témoin d'avertissement de rappel de ceinture de sécurité qui clignote sur l'ensemble du combiné d'instruments, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments cesse de clignoter et reste allumé lorsque le frein de stationnement est serré.
(5) Etape 5:
En commençant par l'étape 1 avec le témoin d'avertissement de rappel de ceinture de sécurité qui clignote sur l'ensemble du combiné d'instruments, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments s'éteint lorsque la ceinture de sécurité du conducteur est bouclée.
2. VERIFIER LE TEMOIN DE RAPPEL DE CEINTURE DE SECURITE DU PASSAGER AVANT
CONSEIL:
Le témoin d'avertissement de rappel de ceinture de sécurité situé sur l'ensemble de combiné d'instruments est utilisé pour le siège du conducteur et le siège du passager avant.
(a) Placer un poids de 20 kg (44,0 lb.) sur le siège du passager avant.
REMARQUE:
Placer le poids sur l'assise du siège et le laisser entrer en contact avec le dossier de siège.
(b) Boucler la ceinture de sécurité du conducteur.
(c) Mettre le contacteur d'allumage en position ON.
(d) Lorsque la ceinture de sécurité du passager avant n'est pas bouclée alors que le siège du passager avant est occupé, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments clignote pendant 6 secondes.
Vérifier si le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments cesse de clignoter et reste allumé.
(e) Soulever le véhicule à l'aide d'un dispositif de levage de type à bras oscillant.
Cliquer ici
(f) Faire démarrer le moteur.
(g) Vérifier l'état du témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments dans les conditions suivantes:
(1) Etape 1:
S'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments clignote lorsque la ceinture de sécurité du siège du passager avant n'est pas bouclée, le levier de changement de vitesse est dans une position autre que P et le frein de stationnement est desserré.
(2) Etape 2:
S'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments clignote lorsque la ceinture de sécurité du conducteur n'est pas bouclée et le véhicule roule à une vitesse d'environ 20 km/h (12 mi/h) minimum.
Après 2 minutes, vérifier si le témoin de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments cesse de clignoter et reste allumé.
(3) Etape 3:
En commençant par l'étape 1 avec le témoin d'avertissement de rappel de ceinture de sécurité qui clignote sur l'ensemble du combiné d'instruments, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments cesse de clignoter et reste allumé lorsque le levier de changement de vitesse est mis en position P.
(4) Etape 4:
En commençant par l'étape 1 avec le témoin d'avertissement de rappel de ceinture de sécurité qui clignote sur l'ensemble du combiné d'instruments, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments cesse de clignoter et reste allumé lorsque le frein de stationnement est serré.
(5) Etape 5:
En commençant par l'étape 1 avec le témoin d'avertissement de rappel de ceinture de sécurité qui clignote sur l'ensemble du combiné d'instruments, la ceinture de sécurité du passager avant n'est pas bouclée et le poids sur le siège du passager avant, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments s'éteint lorsque le poids est enlevé du siège du passager avant.
(6) Etape 6:
En commençant par l'étape 1 avec le témoin d'avertissement de rappel de ceinture de sécurité qui clignote sur l'ensemble de combiné d'instruments, s'assurer que le témoin d'avertissement de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments s'éteint lorsque la ceinture de sécurité du passager avant est bouclée.
3. VERIFIER LE TEMOIN DE RAPPEL DE CEINTURE DE SECURITE ARRIERE

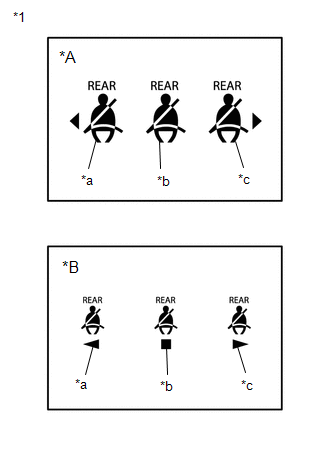

(a) Vérifier l'état du témoin d'avertissement de rappel de ceinture de sécurité arrière sur l'ensemble d'indicateur lumineux. (1) Mettre le contacteur d'allumage en position OFF. (2) Ouvrir puis fermer une des portes arrière. (3) Mettre le contacteur d'allumage en position ON. (4) Lorsqu'une ceinture de sécurité arrière n'est pas bouclée, s'assurer que le témoin de rappel de ceinture de sécurité arrière sur l'ensemble d'indicateur lumineux est allumé. (5) Au bout de 30 secondes, vérifier si le témoin de rappel de ceinture de sécurité arrière sur l'ensemble d'indicateur lumineux s'éteint. (6) Lorsque l'une des ceintures de sécurité arrière passe de bouclée à débouclée, s'assurer que le témoin de rappel de ceinture de sécurité arrière sur l'ensemble d'indicateur lumineux s'allume. |
|
4. VERIFIER LE SIGNAL SONORE DE CEINTURE DE SECURITE
CONSEIL:
Le signal sonore de ceinture de sécurité peut être personnalisé. S'assurer que cette fonction est activée.
Cliquer ici
(a) pour le signal sonore de rappel de ceinture de sécurité de siège avant:
(1) Placer un poids de 20 kg (44,0 lb.) sur le siège du passager avant.
REMARQUE:
Placer le poids sur l'assise du siège et le laisser entrer en contact avec le dossier de siège.
(2) Après avoir mis le contacteur d'allumage en position ON, attendre environ 1,8 seconde avec la ceinture de sécurité du conducteur détachée et s'assurer que le signal sonore de rappel de ceinture de sécurité de l'ensemble de combiné d'instruments retentit à un intervalle de 1,2 seconde pendant 6 secondes.
(3) Soulever le véhicule à l'aide d'un dispositif de levage de type à bras oscillant.
Cliquer ici
(4) Faire démarrer le moteur.
(5) Lorsque la ceinture de sécurité du conducteur ou du passager avant n'est pas bouclée et que le véhicule roule à une vitesse d'environ 20 km/h (12 mi/h) minimum, s'assurer que le signal sonore de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments retentit une fois.
(6) Lorsque 24 secondes se sont écoulées depuis le signal sonore, vérifier si le signal sonore de rappel de ceinture de sécurité de l'ensemble de combiné d'instruments retentit à intervalles de 1,2 seconde pendant 6 secondes.
(7) Après que le signal sonore de rappel de ceinture de sécurité a retentit pendant 6 secondes à intervalles de 1,2 seconde, s'assurer que le signal sonore de rappel de ceinture de sécurité de l'ensemble de combiné d'instruments retentit à intervalles de 0,4 seconde pendant 90 secondes.
(8) S'assurer que le signal sonore de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments s'arrête 96 secondes après qu'il avait commencé à retentir à intervalles de 1,2 seconde.
(9) Une fois que le signal sonore de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments s'arrête, mettre le contacteur d'allumage en position OFF puis redémarrer le moteur. Conduire le véhicule à environ 20 km/h (12 mi/h) au moins avec la ceinture de sécurité du conducteur ou du passager avant non bouclée et s'assurer que le signal sonore retentit à nouveau sur le même cas de figure.
(10) Une fois que le signal sonore de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments s'arrête, boucler la ceinture de sécurité du conducteur ou du passager avant, conduire le véhicule à une vitesse d'environ 20 km/h (12 mi/h) minimum, détacher la ceinture de sécurité du conducteur ou du passager avant et s'assurer que le signal sonore retentit à nouveau sur le même cas de figure.
(b) Pour signal sonore de rappel de ceinture de sécurité arrière:
(1) Ouvrir et fermer une des portes arrière.
(2) Soulever le véhicule à l'aide d'un dispositif de levage de type à bras oscillant.
Cliquer ici
(3) Boucler la ceinture de sécurité du conducteur.
(4) Faire démarrer le moteur.
(5) Attacher et détacher une ceinture de sécurité arrière, puis conduire le véhicule à environ 20 km/h (12 mi/h) minimum et s'assurer que le signal sonore de rappel de ceinture de sécurité du combiné d'instruments retentit une fois.
(6) Lorsque 24 secondes se sont écoulées depuis le signal sonore, vérifier si le signal sonore de rappel de ceinture de sécurité de l'ensemble de combiné d'instruments retentit à intervalles de 1,2 seconde pendant 6 secondes.
(7) Après que le signal sonore de rappel de ceinture de sécurité a retentit pendant 6 secondes à intervalles de 1,2 seconde, s'assurer que le signal sonore de rappel de ceinture de sécurité de l'ensemble de combiné d'instruments retentit à intervalles de 0,4 seconde pendant 30 secondes.
(8) S'assurer que le signal sonore de rappel de ceinture de sécurité sur l'ensemble du combiné d'instruments s'arrête 36 secondes après qu'il avait commencé à retentir à intervalles de 1,2 seconde.
(9) Une fois que le signal sonore de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments s'arrête, mettre le contacteur d'allumage en position OFF, ouvrir et fermer une des portes arrière et redémarrer le moteur. Attacher et détacher une ceinture de sécurité arrière, puis conduire le véhicule à environ 20 km/h (12 mi/h) minimum et s'assurer que le signal sonore retentit à nouveau pour le même cas de figure.
(10) Une fois que le signal sonore de rappel de ceinture de sécurité sur l'ensemble de combiné d'instruments s'arrête, boucler une ceinture de sécurité arrière, conduire le véhicule à une vitesse d'environ 20 km/h (12 mi/h) minimum et détacher la ceinture de sécurité de siège arrière et s'assurer que le signal sonore retentit à nouveau pour le même cas de figure.
