VERIFICATION SUR VEHICULE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Si la batterie est faible ou si le moteur démarre difficilement, recharger la batterie et recommencer les vérifications avant de remettre le véhicule au client.
PROCEDURE
1. VERIFIER L'ETAT DE LA BATTERIE
(a) S'assurer que la batterie n'est ni endommagée ni déformée. En cas d'importants dégâts, déformations ou fuites, remplacer la batterie.

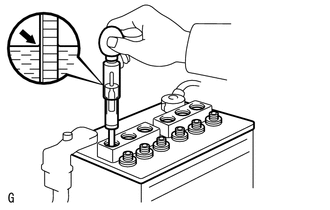

(b) Vérifier le niveau d'électrolyte dans chaque cellule.
(1) Pour les batteries sans entretien:
- Si le niveau d'électrolyte se situe en dessous du niveau minimum, remplacer la batterie.
- Si le niveau d'électrolyte se situe au-dessus du niveau minimum, vérifier la tension de la batterie lorsque le moteur est entraîné par le démarreur. Si la tension est inférieure à 11 V, recharger ou remplacer la batterie.
CONSEIL:
Avant de vérifier la tension de la batterie, éteindre tous les systèmes électriques (phares, moteur de soufflante, désembueur de lunette arrière, etc.).
(2) Pour les batteries avec entretien:
| |
(c) Vérifier la tension.
(1) Mettre le contacteur du moteur en position OFF et allumer les phares pendant 20 à 30 secondes. Cela permettra d'éliminer la charge superficielle de la batterie.
(2) Mesurer la tension de la batterie en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
Borne positive (+) - Borne négative (-) |
20°C (68°F) | 12,3 V minimum |
Si la tension n'est pas conforme aux spécifications, recharger ou remplacer la batterie.
2. VERIFIER LES BORNES DE LA BATTERIE ET LES FUSIBLES
(a) S'assurer que les bornes de la batterie ne sont ni desserrées, ni corrodées.
Si la borne est corrodée, nettoyer la borne.
Torque:
Borne positive de la batterie (+) :
5,4 N·m {55 kgf·cm, 48 in·lbf}
Borne négative (-) de la batterie :
5,4 N·m {55 kgf·cm, 48 in·lbf}
(b) Mesurer la résistance des fusibles.
Résistance standard:
En dessous de 1 Ω
Si le résultat n'est pas conforme aux spécifications, remplacer le fusible.
3. VERIFIER LA COURROIE STRIEE
Cliquer ici
4. VERIFIER LE CABLAGE DU GENERATEUR
(a) Effectuer un examen visuel du câblage du générateur.
(1) S'assurer que le câblage est en bon état.
5. RECHERCHER LES PARASITES ANORMAUX
(a) Rechercher des bruits anormaux provenant de l'ensemble de générateur.
(1) S'assurer que l'ensemble de générateur n'émet aucun bruit anormal quand le moteur tourne.
Si un bruit est émis, se reporter au tableau des symptômes de problèmes.
Cliquer ici
6. VERIFIER LE CIRCUIT DE CHARGE HORS CHARGE

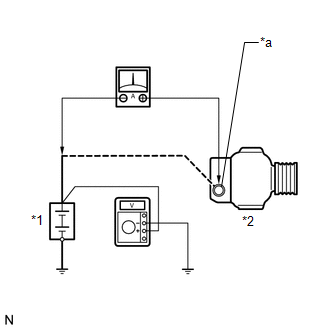

(a) Brancher un voltmètre et un ampèremètre sur le circuit de charge de la manière suivante. CONSEIL: Si aucun tester d'ensemble de batterie/générateur n'est disponible, brancher le tester sur le circuit de charge conformément aux instructions du fabricant. (1) Débrancher le câble de la borne B de l'ensemble de générateur et le raccorder au câble négatif (-) de l'ampèremètre. (2) Brancher le câble positif (+) de l'ampèremètre sur la borne B de l'ensemble de générateur. (3) Brancher le câble positif (+) du voltmètre sur la borne positive (+) de la batterie. (4) Brancher le câble négatif (-) du voltmètre sur la masse. |
|
(b) Vérifier le circuit de charge.
(1) Maintenir le régime moteur à 2 000 tr/min et vérifier les valeurs fournies par l'ampèremètre et le voltmètre.
Courant standard:
10 A minimum
Tension standard:
13,5 à 14,4 V
Si le résultat n'est pas conforme aux spécifications, réparer ou remplacer l'ensemble de générateur.
7. VERIFIER LE CIRCUIT DE CHARGE AVEC CHARGE
(a) Faire tourner le moteur à 2 000 tr/min, allumer les feux de route et placer le contacteur de soufflante de chauffage en position "HI".
(b) Vérifier la valeur indiquée sur l'ampèremètre.
Courant standard:
30 A minimum
Si le résultat n'est pas conforme aux spécifications, réparer ou remplacer l'ensemble de générateur.
CONSEIL:
Si la batterie est complètement chargée, la valeur affichée est parfois inférieure à la valeur standard. Dans ce cas, augmenter la charge électrique (faire fonctionner les essuie-glaces, le désembueur de lunette arrière, etc.) et vérifier à nouveau la valeur affichée par l'ampèremètre.
