Toyota Camry Manuel de réparation XV50 (2011–2019): Verification Sur Vehicule
VERIFICATION SUR VEHICULE
PROCEDURE
1. SECURISER LE VEHICULE
(a) Engager totalement le frein de stationnement et caler une roue.

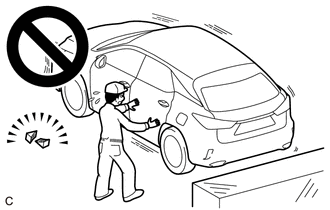

ATTENTION:
- Veiller à engager le frein de stationnement et caler une roue avant d'effectuer cette opération.
- Si le véhicule n'est pas sécuriser et que le levier de changement de vitesse est déplacé en position N, le véhicule risque de se déplacer brusquement et de provoquer un accident ou des blessures graves.
2. VERIFIER LA POSITION DU LEVIER DE CHANGEMENT DE VITESSE
(a) En amenant le levier de changement de vitesse de la position P à la position R avec le contacteur du moteur en position ON (IG) et la pédale de frein enfoncée, vérifier que le levier de changement de vitesse se met en douceur dans la bonne position.
(b) Mettre le moteur en marche et s'assurer que le véhicule se déplace vers l'avant lorsque le levier de changement de vitesse est déplacé de la position N à la position D, et vers l'arrière lorsque le levier de changement de vitesse est amené en position R.
Si le fonctionnement n'est pas conforme aux spécifications, vérifier ou régler l'ensemble de contacteur de position de stationnement/point mort ou l'ensemble de câble de commande de boîte de vitesses.
3. VERIFIER LE FONCTIONNEMENT DU VERROUILLAGE DE CHANGEMENT DE VITESSE
(a) Placer le levier de changement de vitesse en position P.
(b) Mettre le contacteur du moteur en position OFF.
(c) S'assurer que le levier de changement de vitesse ne peut pas être déplacé de P à une autre position.
(d) Mettre le contacteur du moteur en position ON (IG), enfoncer la pédale de frein et s'assurer que le levier de changement de vitesse peut être déplacé dans une autre position.
Si le fonctionnement n'est pas conforme aux spécifications, vérifier l'ensemble d'unité de commande de verrouillage de changement de vitesse.
Cliquer ici
4. VERIFIER LE FONCTIONNEMENT DU BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE
(a) Placer le levier de changement de vitesse en position P.
(b) Mettre le contacteur du moteur en position OFF.
(c) Déposer le cache de bouton de déverrouillage de changement de vitesse.
Cliquer ici
(d) Enfoncer le bouton de déverrouillage de changement de vitesse et s'assurer que le levier de changement de vitesse peut être déplacé de la position P vers n'importe quelle autre position.
