Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
PROCEDURE
1. SECURISER LE VEHICULE
(a) Engager totalement le frein de stationnement et caler une roue.
ATTENTION:
- Veiller à engager le frein de stationnement et caler une roue avant d'effectuer cette opération.

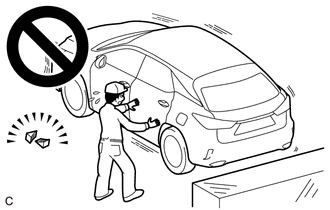

- Si le véhicule n'est pas sécuriser et que le levier de changement de vitesse est déplacé en position N, le véhicule risque de se déplacer brusquement et de provoquer un accident ou des blessures graves.
2. DEPOSER LE CACHE DE BOUTON DE DEVERROUILLAGE DE CHANGEMENT DE VITESSE

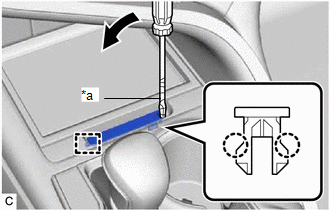

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et le guide pour déposer le cache de bouton de déverrouillage de changement de vitesse du sous-ensemble de panneau supérieur arrière de console. REMARQUE: Veiller à ne pas endommager le cache de bouton de déverrouillage de changement de vitesse et le sous-ensemble de panneau supérieur arrière de console. |
|
3. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
5. DEBRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES
REMARQUE:
Avant de débrancher l'ensemble de câble de commande de boîte de vitesses, s'assurer que le levier de changement de vitesse est en position N.

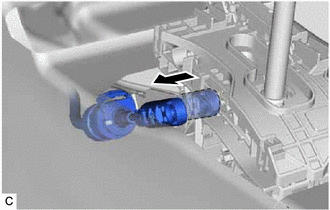

(a) Débrancher l'ensemble de câble de commande de boîte de vitesses de l'ensemble de changement de vitesse au plancher. |
|

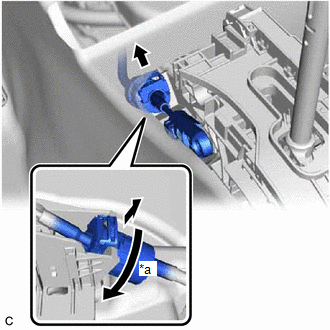

(b) Faire tourner le contre-écrou dans le sens inverse des aiguilles d'une montre d'environ 180° et, tout en maintenant le contre-écrou dans cette position, détacher l'ensemble de câble de commande de boîte de vitesses de l'ensemble de changement de vitesse au plancher. |
|
6. DEPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER

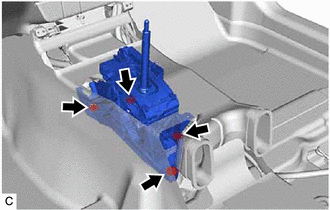

(a) Déposer les 4 boulons.

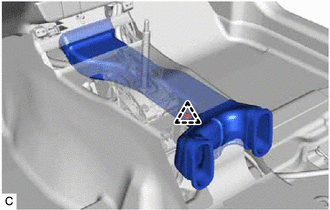

(b) Déposer l'agrafe de la conduite de boîtier de console n° 1. |
|

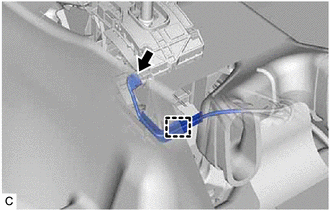

(c) Débrancher le connecteur du contacteur de commande de boîte de vitesses. |
|
(d) Libérer l'attache pour débrancher le faisceau de câbles de l'ensemble de changement de vitesse au plancher.

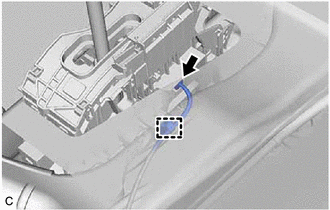

(e) Débrancher le connecteur de l'ECU de commande de verrouillage de changement de vitesse. |
|
(f) Libérer l'attache pour débrancher le faisceau de câbles de l'ensemble de changement de vitesse au plancher.
(g) Déposer l'ensemble de levier de changement de vitesse au plancher.
