Mesures De Precaution
MESURES DE PRECAUTION
MESURES DE PRECAUTION POUR LA RECHERCHE DE PANNES
REMARQUE:
DEBRANCHER ET BRANCHER LE FLEXIBLE DE FREIN ET LA CANALISATION

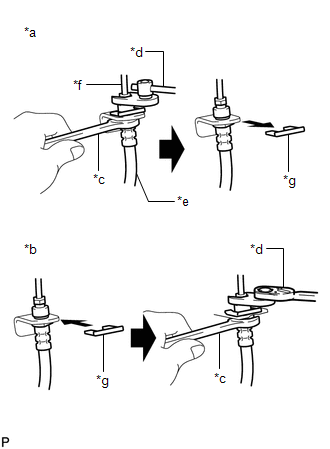

(a) Débranchement:
*a | Débranchement |
*b | Branchement |
*c | Maintenir |
*d | Tourner |
*e | Flexible |
*f | Canalisation de frein |
*g | Agrafe |
(1) Maintenir le flexible à l'aide d'une clé et débrancher la canalisation de frein avec une clé à écrou de raccord sans la déformer.
(2) Déposer l'agrafe et débrancher le flexible.
(b) Branchement:
(1) Fixer le flexible avec une agrafe neuve. Veiller à reposer correctement l'agrafe.
(2) Brancher la canalisation de frein avec une clé à écrou de raccord sans la déformer.

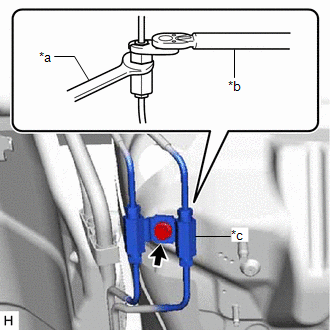

BRANCHEMENT DE LA CANALISATION DE FREIN ET DE LA GLISSIERE
(a) Tout en maintenant la glissière pour éviter toute déformation de la canalisation de frein, brancher la canalisation de frein sur la glissière à l'aide d'une clé à écrou de raccord.
*a | Maintenir |
*b | Tourner |
*c | Glissière |
(b) Tout en maintenant la glissière pour éviter toute déformation de la canalisation de frein, reposer le boulon pour fixer la glissière à la carrosserie.
Schema Du Systeme

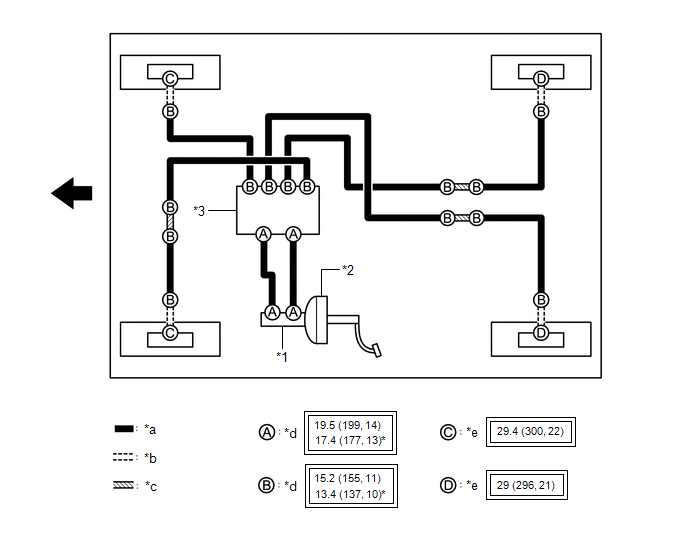

SCHEMA DU SYSTEME
CONSEIL:
Se reporter au schéma pour vérifier les emplacements et les couples de serrage des flexibles et canalisations de frein.
*1 | Sous-ensemble de maître-cylindre de frein |
*2 | Ensemble de servofrein |
*3 | Ensemble d'actionneur de frein |
- | - |
*a | Canalisation de frein |
*b | Flexible |
*c | Glissière de tuyau de frein |
*d | Ecrou de raccord |
*e | Boulon-raccord |
- | - |
![]() |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
* | A utiliser avec une clé à écrou de raccord |
![]() |
Avant | - |
- |
