Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit d'alimentation électrique
DESCRIPTION
Selon les modifications de la tension de la source d'alimentation électrique, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) peut détecter si la batterie a été débranchée puis rebranchée.

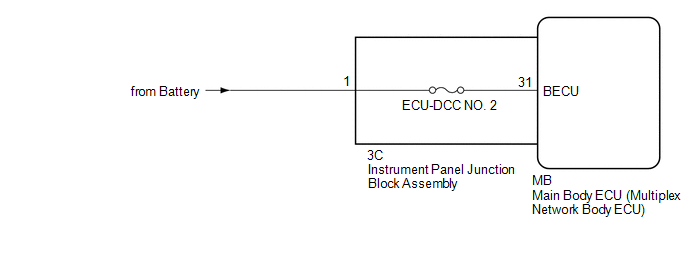

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie
du réseau multiplex), se reporter à la section relative à l'enregistrement.*
Cliquer ici
- Vérifier les fusibles pour les circuits liés à ce système avant
d'effectuer la procédure suivante.
- *: avec système de clé intelligente
PROCEDURE
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ALIMENTATION ELECTRIQUE) |
(a) Débrancher le connecteur 3C de l'ensemble de bloc de jonction de tableau de bord.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition | Condition spécifiée |
---|---|---|
3C-1 - Masse de carrosserie | En permanence | 8,5 V minimum |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
2. |
VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
Cliquer ici

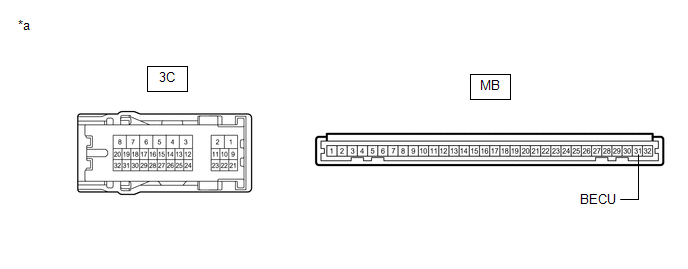

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition | Condition spécifiée |
---|---|---|
3C-1 - MB-31 (BECU) | En permanence | En dessous de 1 Ω |
OK | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
INCORRECT | REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
