DESCRIPTION
Ce circuit fournit l'alimentation électrique pour actionner le dispositif de commande de caméra de télévision. Le dispositif de commande de caméra de télévision commande le système de moniteur de vision panoramique.

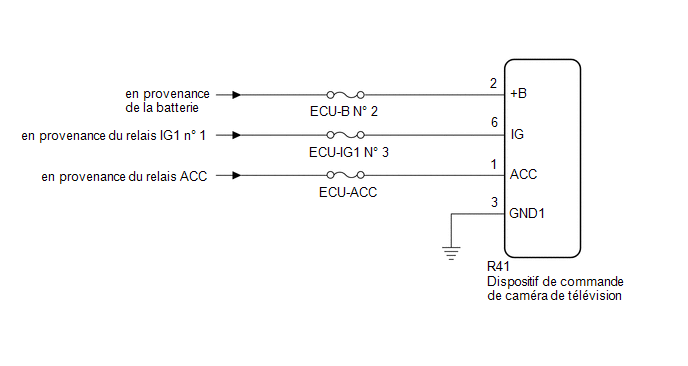

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier le fusible pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.
CONSEIL:
Si le dispositif de commande de caméra de télévision ne fonctionne pas en raison d'un problème d'alimentation électrique, les DTC d'autres systèmes peuvent être enregistrés suite à une interruption de la communication CAN.
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - MASSE DE CARROSSERIE) |

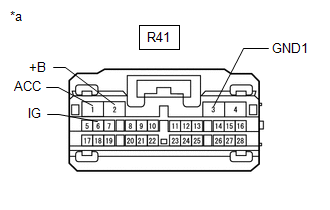

(a) Débrancher le connecteur R41 du dispositif de commande de caméra de télévision.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R41-3 (GND1) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
| MAL | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DU DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION) |
(a) Débrancher le connecteur R41 du dispositif de commande de caméra de télévision.
| (b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
| OK | | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
