DESCRIPTION
Lorsque le contacteur de commande d'éclairage est mis en position TAIL ou HEAD, l'éclairage de ce circuit envoie un signal à l'ensemble de commande à distance mobile un support pour turbocompresseur (sous-ensemble de garniture de boîtier de console avant).

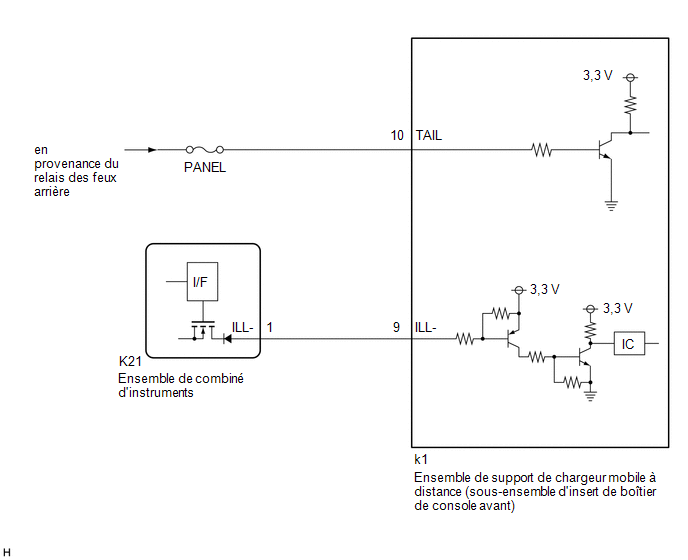

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SIGNAL D'ECLAIRAGE) |
(a) Débrancher le support de l'ensemble de commande à distance pour turbocompresseur K1 mobile (sous-ensemble de garniture de boîtier de console avant) du connecteur.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
k1-10 (TAIL) - Masse de carrosserie |
Contacteur de commande d'éclairage en position OFF |
En dessous de 1 V |
|
Contacteur du moteur en position OFF, contacteur de commande d'éclairage en position TAIL ou HEAD |
11 à 14 V |
| MAL | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - MOBILE A DISTANCE CHARGEUR CRADLE CAMES (SOUS-ENSEMBLE D'INSERT DE BOITIER DE CONSOLE AVANT)) |
(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester |
Condition | Condition spécifiée |
|---|---|---|
|
K21-1 (ILL-) - k1-9 (ILL-) |
En permanence | En dessous de 1 Ω |
|
K21-1 (ILL-) ou k1-9 (ILL-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| OK | |
PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| MAL | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
