Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit de contacteur de détection de déverrouillage de porte

Toyota Camry Manuel de réparation XV50 (2011–2019) / Intérieur du véhicule / Eclairage (int) / Systeme D'eclairage / Circuit de contacteur de détection de déverrouillage de porte

DESCRIPTION

L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte l'état du contacteur de détection de déverrouillage de chaque porte.

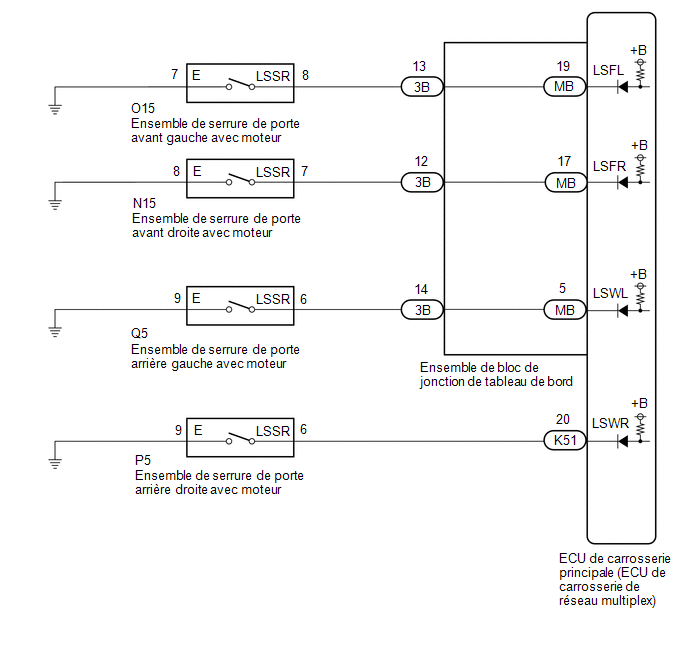

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Avant de remplacer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex), se reporter à la section relative à l'enregistrement.*

Cliquer ici

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Main Body > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

FR Door Lock Pos

Signal de contacteur de détection de déverrouillage de porte avant droite

LOCK ou UNLOCK

LOCK: Porte avant droite verrouillée

UNLOCK: Porte avant droite déverrouillée

-

FL Door Lock Pos

Signal de contacteur de détection de déverrouillage de porte avant gauche

LOCK ou UNLOCK

LOCK: Porte avant gauche verrouillée

UNLOCK: Porte avant gauche déverrouillée

-

RR-Door Lock Pos SW

Signal du contacteur de détection de déverrouillage de porte arrière droite

OFF ou ON

OFF: Porte arrière droite verrouillée

ON: Porte arrière droite déverrouillée

-

RL-Door Lock Pos SW

Signal du contacteur de détection de déverrouillage de porte arrière gauche

OFF ou ON

OFF: Porte arrière gauche verrouillée

ON: Porte arrière gauche déverrouillée

-

Body Electrical > Main Body > Data List

Affichage du tester

FR Door Lock Pos

FL Door Lock Pos

RR-Door Lock Pos SW

RL-Door Lock Pos SW

OK:

Les conditions normales énumérées ci-dessus s'affichent.

Résultat:

Résultat

Passer au point

OK

A

"FL Door Lock Pos" n'est pas normale

B

"FR Door Lock Pos" n'est pas normale

C

"RL-Door Lock Pos SW" ne fonctionne pas normalement

D

"RR-Door Lock Pos SW" ne fonctionne pas normalement

E

A

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

C

PASSER AU POINT 5

D

PASSER AU POINT 8

E

PASSER AU POINT 11

B

2.

VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR

(a) Déposer l'ensemble de serrure de porte avant gauche avec moteur.

Cliquer ici

(b) Vérifier l'ensemble de serrure de porte avant gauche avec moteur.

Cliquer ici

MAL

REMPLACER L'ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SERRURE DE PORTE AVANT GAUCHE AVEC MOTEUR - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur 3B de l'ensemble de bloc de jonction de tableau de bord.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

O15-8 (LSSR) - 3B-13

En permanence

En dessous de 1 Ω

O15-8 (LSSR) ou 3B-13 - Masse de carrosserie

En permanence

10 kΩ minimum

O15-7 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

4.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

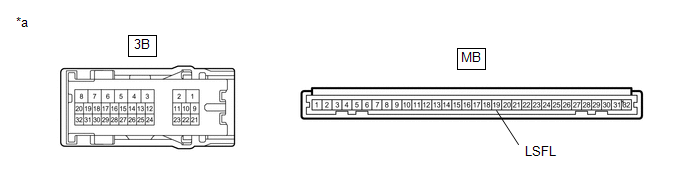

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

(a) Déposer l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-13 - MB-19 (LSFL)

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

MAL

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

5.

VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR

(a) Déposer l'ensemble de serrure de porte avant droite avec moteur.

Cliquer ici

(b) Vérifier l'ensemble de serrure de porte avant droite avec moteur.

Cliquer ici

MAL

REMPLACER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR

OK

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SERRURE DE PORTE AVANT DROIT AVEC MOTEUR - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur 3B de l'ensemble de bloc de jonction de tableau de bord.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

N15-7 (LSSR) - 3B-12

En permanence

En dessous de 1 Ω

N15-7 (LSSR) ou 3B-12 - Masse de carrosserie

En permanence

10 kΩ minimum

N15-8 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

7.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

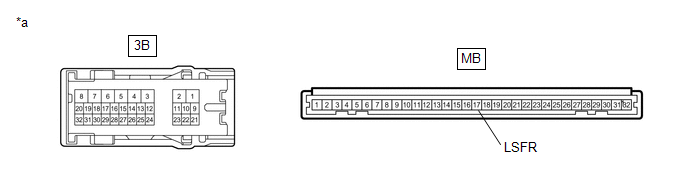

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

(a) Déposer l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-12 - MB-17 (LSFR)

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

MAL

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

8.

VERIFIER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR

(a) Déposer l'ensemble de serrure de porte arrière gauche avec moteur.

Cliquer ici

(b) Vérifier l'ensemble de serrure de porte arrière gauche avec moteur.

Cliquer ici

MAL

REMPLACER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR

OK

9.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SERRURE DE PORTE ARRIERE GAUCHE AVEC MOTEUR - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur 3B de l'ensemble de bloc de jonction de tableau de bord.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Q5-6 (LSSR) - 3B-14

En permanence

En dessous de 1 Ω

Q5-6 (LSSR) ou 3B-14 - Masse de carrosserie

En permanence

10 kΩ minimum

Q5-9 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

10.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

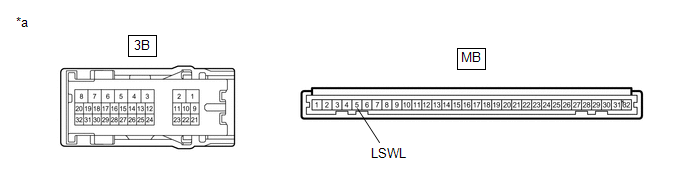

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

(a) Déposer l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-14 - MB-5 (LSWL)

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

MAL

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

11.

VERIFIER L'ENSEMBLE DE SERRURE DE PORTE AVANT DROITE AVEC MOTEUR

(a) Déposer l'ensemble de serrure de porte arrière droite avec moteur.

Cliquer ici

(b) Vérifier l'ensemble de serrure de porte arrière droite avec moteur.

Cliquer ici

MAL

REMPLACER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR

OK

12.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE SERRURE DE PORTE ARRIERE DROITE AVEC MOTEUR - ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) ET MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K51 de l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

P5-6 (LSSR) - K51-20 (LSWR)

En permanence

En dessous de 1 Ω

P5-6 (LSSR) ou K51-20 (LSWR) - Masse de carrosserie

En permanence

10 kΩ minimum

P5-9 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
