DESCRIPTION
Lorsque le système antivol passe de l'état armé à l'état de retentissement de l'alarme, l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) transmet un signal commandant le déclenchement de l'avertisseur sonore à intervalles de 0,4 seconde.

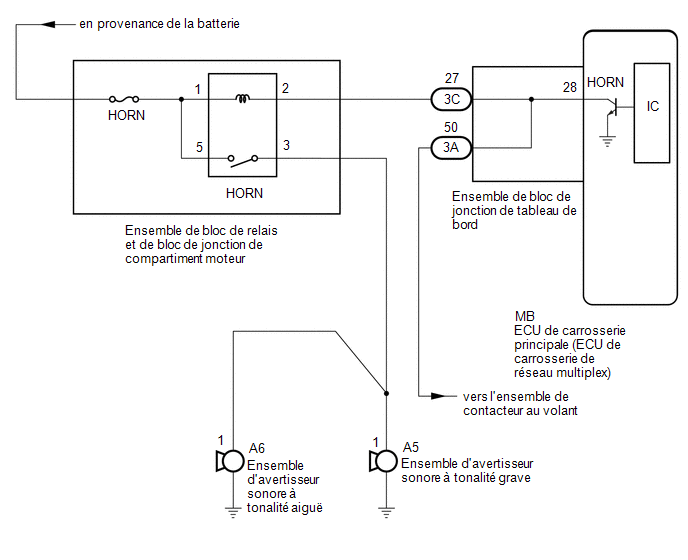

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCEDURE
|
1. | VERIFIER LES AVERTISSEURS SONORES |
(a) Appuyer sur le contacteur d'avertisseur sonore et s'assurer que les avertisseurs sonores retentissent.
Résultat:
|
Résultat | Passer au point |
|---|---|
|
Les avertisseurs sonores retentissent |
A |
| Les avertisseurs sonores ne retentissent pas | B |
| B |
.gif) | PASSER AU SYSTEME D'AVERTISSEUR SONORE |
|
| 2. |
VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD |
(a) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex).
Cliquer ici
|

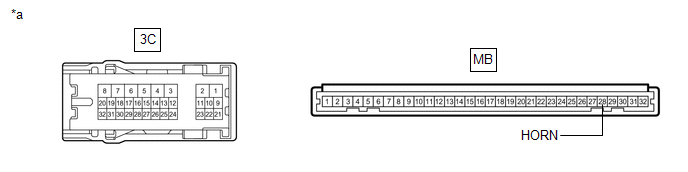

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction de tableau de bord) |
- | - |
(b) Débrancher le connecteur 3C de l'ensemble de bloc de jonction de tableau de bord.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| 3C-27 - MB-28 (HORN) | En permanence | En dessous de 1 Ω |
| OK | |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU
MULTIPLEX) |
| INCORRECT | |
REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD
|
