DESCRIPTION
L'ensemble de récepteur de radio et d'affichage envoie un signal sonore à l'ensemble d'amplificateur de l'élément stéréo via ce circuit.
Le signal sonore envoyé est amplifié par l'ensemble d'amplificateur de l'élément stéréo, puis envoyé vers les haut-parleurs.
En cas de coupure ou de court-circuit dans ce circuit, aucun son n'est émis par les haut-parleurs même si l'ensemble d'amplificateur de l'élément stéréo ou les haut-parleurs ne présentent pas de dysfonctionnement.

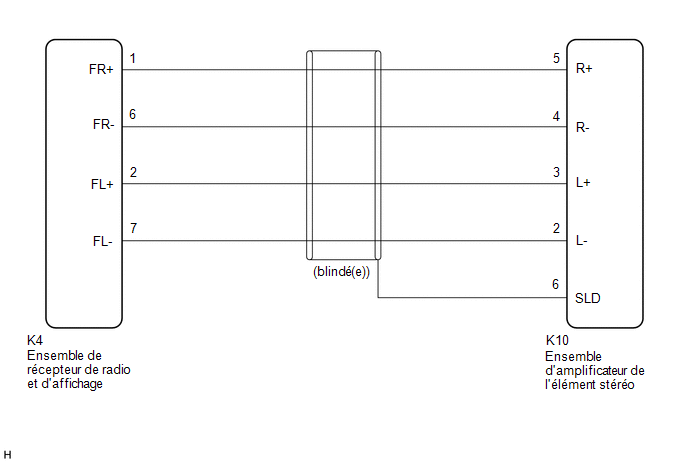

SCHEMA DE CABLAGE
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AUTORADIO ET D'AFFICHAGE - ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO) |
(a) Débrancher le connecteur K4 d'ensemble de récepteur de radio et d'affichage.
(b) Débrancher le connecteur K10 de l'ensemble d'amplificateur de l'élément stéréo.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K10-5 (R+) - K4-1 (FR+) |
En permanence | En dessous de 1 Ω |
K10-4 (R-) - K4-6 (FR-) |
En permanence | En dessous de 1 Ω |
K10-3 (L+) - K4-2 (FL+) |
En permanence | En dessous de 1 Ω |
K10-2 (L-) - K4-7 (FL-) |
En permanence | En dessous de 1 Ω |
K10-6 (SLD) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
K10-5 (R+) ou K4-1 (FR+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
K10-4 (R-) ou K4-6 (FR-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
K10-3 (L+) ou K4-2 (FL+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
K10-2 (L-) ou K4-7 (FL-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
OK | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
