DESCRIPTION
Dans ce circuit, l'ensemble de compresseur avec poulie (électrovanne de compresseur)*1 ou l'ensemble de compresseur de refroidisseur (électrovanne de compresseur)*2 reçoit des signaux de demande de compression du réfrigérant provenant de l'ensemble d'amplificateur de climatisation.
Sur la base de ce signal, l'ensemble de compresseur avec poulie (électrovanne de compresseur)*1 ou l'ensemble de compresseur de refroidisseur (électrovanne de compresseur)*2 modifie le degré de compression.
|
N° de DTC | Objet de la détection | Condition de détection du DTC | Organe incriminé | Mémoire |
|---|---|---|---|---|
|
B1451 | Circuit du solénoïde de compresseur | Coupure ou court-circuit dans le circuit du solénoïde de compresseur |
| - |

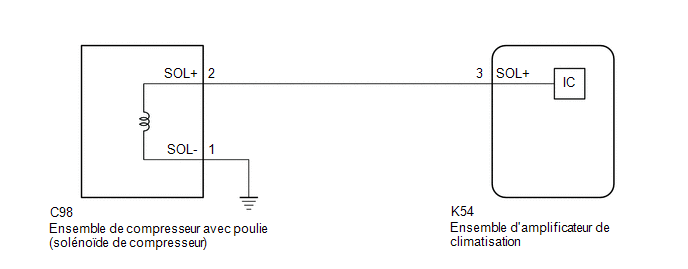

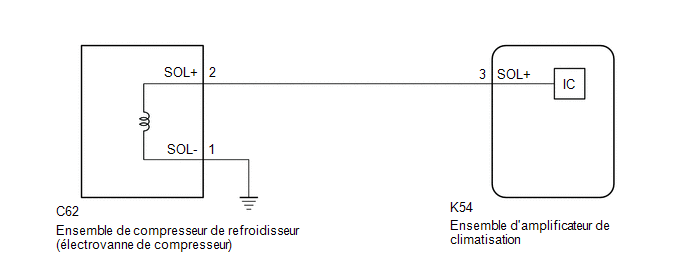

SCHEMA DE CABLAGE
pour A25A-FKS
pour 2GR-FKS
PROCEDURE
| 1. |
CONFIRMER LE MODELE |
Résultat:
|
Résultat | Passer au point |
|---|---|
|
pour A25A-FKS | A |
|
pour 2GR-FKS | B |
| B |
.gif) | PASSER AU POINT 4 |
|
| 2. |
VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
*a | Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de compresseur avec poulie (solénoïde de compresseur)) |
(a) Débrancher le connecteur C98 de l'ensemble de compresseur avec poulie (solénoïde de compresseur).
(b) Brancher un oscilloscope sur la borne C98-2 (SOL+) et la masse de carrosserie et vérifier la forme d'onde.
OK:
La forme d'onde est identique à celle indiquée sur le schéma.
|
Elément | Contenu |
|---|---|
|
Réglage de l'appareil | 5 V/DIV., 500 µs./DIV. |
|
Condition |
|
| OK | | REMPLACER L'ENSEMBLE DE COMPRESSEUR AVEC POULIE (SOLENOIDE DE COMPRESSEUR) |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMPRESSEUR AVEC POULIE - (SOLENOIDE DE COMPRESSEUR) - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur K54 de l'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| C98-2 (SOL+) - K54-3 (SOL+) | En permanence | En dessous de 1 Ω |
|
C98-2 (SOL+) ou K54-3 (SOL+) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
| 4. |
VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
|
*a | Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de compresseur de refroidisseur (solénoïde de compresseur)) |

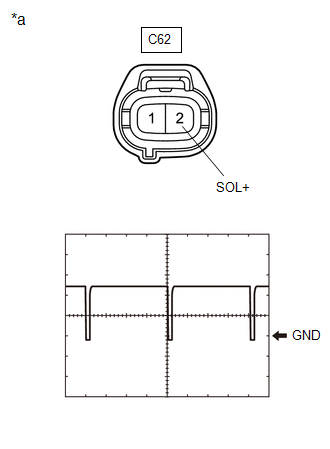

(a) Débrancher le connecteur C62 d'ensemble de compresseur de refroidisseur (électrovanne de compresseur).
(b) Brancher un oscilloscope sur la borne C62-2 (SOL+) et la masse de carrosserie et vérifier la forme d'onde.
OK:
La forme d'onde est identique à celle indiquée sur le schéma.
|
Elément | Contenu |
|---|---|
|
Réglage de l'appareil | 5 V/DIV., 500 µs./DIV. |
|
Condition |
|
| OK | | REMPLACER L'ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (SOLENOIDE DE COMPRESSEUR) |
|
| 5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DU COMPRESSEUR DE REFROIDISSEUR (SOLENOIDE DE COMPRESSEUR) - ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION) |
(a) Débrancher le connecteur K54 de l'ensemble d'amplificateur de climatisation.
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition | Condition spécifiée |
|---|---|---|
| C62-2 (SOL+) - K54-3 (SOL+) | En permanence | En dessous de 1 Ω |
|
C62-2 (SOL+) ou K54-3 (SOL+) - Masse de carrosserie et autres bornes |
En permanence | 10 kΩ minimum |
| OK | | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
| MAL | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
