DESCRIPTION

Si l'ECU de certification (ensemble d'ECU de clé intelligente) détecte une erreur de communication avec une ECU branchée sur les lignes de bus de certification pendant 7 secondes minimum, le DTC B2785 est émis.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé
B2785	Communication défectueuse entre les ECU branchées par LIN	Erreurs de communication LIN entre les ECU ou coupure ou court-circuit au niveau des lignes de communication. L'ECU de certification (ensemble d'ECU de clé intelligente) détecte une erreur de communication avec les ECU branchées sur les lignes de bus de certification pendant 7 secondes minimum.	ECU de certification (ensemble d'ECU de clé intelligente) ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur) Faisceau de câbles ou connecteur Fusible STRG LOCK

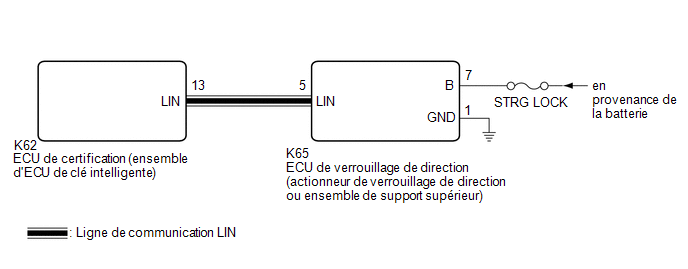

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente) ou l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur), se reporter à la section relative à l'enregistrement.
Cliquer ici
Avant d'effectuer la vérification, s'assurer que le DTC B2786 ou B278C n'est pas émis.
Cliquer ici
Pendant l'utilisation du Techstream alors que le contacteur d'allumage est en position OFF, brancher le Techstream au DLC3 et mettre un contacteur d'éclairage d'accueil en position ON et OFF à intervalles de 1,5 seconde maximum jusqu'à ce que la communication entre le Techstream et le véhicule commence. Ensuite, sélectionner le code de modèle "KEY REGIST" en mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du Techstream, faire régulièrement permuter un contacteur d'éclairage d'accueil entre les positions ON et OFF à intervalles de 1,5 seconde maximum pour maintenir la communication entre le Techstream et le véhicule.

PROCEDURE

1.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - CHAQUE ECU)

(a) Débrancher le connecteur K62 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur K65 de l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur).

REMARQUE:

Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'allumage de la position ON à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
K62-13 (LIN) - K65-5 (LIN)	En permanence	En dessous de 1 Ω
K62-13 (LIN) ou K65-5 (LIN) - Masse de carrosserie	En permanence	10 kΩ minimum

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

2.	VERIFIER LES DTC (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE))

(a) Rebrancher le connecteur K62 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Supprimer les DTC.

Body Electrical > Smart Key > Clear DTCs

Body Electrical > Smart Key > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC B2785 est émis	A
Le DTC B2785 n'est pas émis	B

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

REMPLACER L'ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR)

Tableau Des Codes De Diagnostic

TABLEAU DES CODES DE DIAGNOSTIC Système de communication LIN N° de DTC Objet de la détection Lien B1206 Arrêt de communication du contacteur principal du P/W B1273 Arrêt de communication de l'ECU de ...

Aucune réponse de l'ECU de verrouillage de direction (B2786)

DESCRIPTION Ce DTC est enregistré lorsque la communication LIN entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ECU de verrouillage de direction (actionneur de verrouillage de direction ou ensemble de support supérieur) s'arr ...
