Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur Du Moteur
Pieces Constitutives
PIECES CONSTITUTIVES

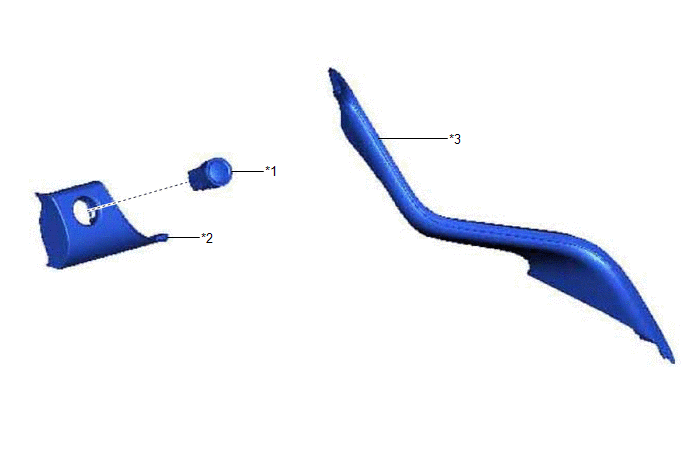

SCHEMA
*1 | CONTACTEUR DU MOTEUR |
*2 | ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD |
*3 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
2. DEPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
3. DEPOSER LE CONTACTEUR DU MOTEUR

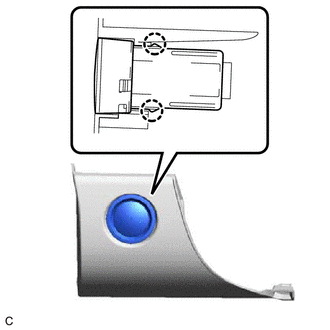

(a) Libérer les 2 griffes et déposer le contacteur du moteur de l'ensemble de panneau de finition inférieur de tableau de bord. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DU MOTEUR

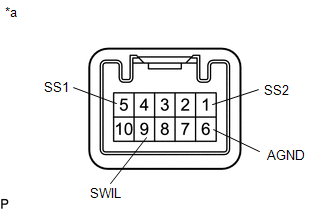

(a) Vérifier la résistance.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur du moteur. |
|
(b) Vérifier si la LED est éclairée.
(1) Appliquer la tension de batterie entre les bornes du contacteur du moteur et vérifier l'état d'éclairage du témoin de contacteur du moteur.
OK:
Condition | Condition spécifiée |
---|---|
Batterie positive (+) → Borne 9 (SWIL) Batterie négative (-) → Borne 6 (AGND) |
S'allume |
CONSEIL:
- Si le câble positif (+) et le câble négatif (-) sont mal branchés, le témoin du contacteur du moteur ne s'allume pas.
- Si la tension est trop basse, le témoin du contacteur du moteur ne s'allume pas.
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur du moteur.
Repose
REPOSE
PROCEDURE
1. REPOSER LE CONTACTEUR DU MOTEUR
(a) Engager les 2 griffes pour reposer le contacteur de moteur sur l'ensemble de panneau de finition inférieur de tableau de bord.
2. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION INFERIEUR DE TABLEAU DE BORD
Cliquer ici
3. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
