Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
PROCEDURE
1. REPOSER LA PEDALE D'ACCELERATEUR

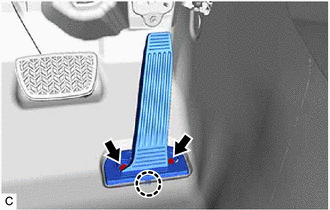

(a) Engager la griffe pour reposer la pédale d'accélérateur. |
|
(b) Reposer les 2 boulons.
Torque:
8,0 N·m {82 kgf·cm, 71 in·lbf}
2. REPOSER LE REMBOURRAGE DE PEDALE D'ACCELERATEUR
(a) Engager les 4 griffes pour reposer le rembourrage de pédale d'accélérateur sur la pédale d'accélérateur.
3. REPOSER L'ENSEMBLE DE CAPTEUR DE PEDALE D'ACCELERATEUR
REMARQUE:
- Veiller à ce que l'ensemble de capteur de pédale d'accélérateur ne reçoive aucun choc.
- Ne pas démonter l'ensemble de capteur de pédale d'accélérateur.
- Cet ensemble de capteur de pédale d'accélérateur ne nécessite pas de lubrification.
- Ne pas appliquer d'huile ou d'autres moyens de lubrification à l'ensemble de capteur de pédale d'accélérateur. Si c'est le cas, l'ensemble de capteur de pédale d'accélérateur doit être remplacé.
(a) Brancher la tige de l'ensemble de capteur de pédale d'accélérateur sur la pédale d'accélérateur et reposer l'ensemble de capteur de pédale d'accélérateur à l'aide des 3 écrous.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
(b) Brancher le connecteur de l'ensemble de capteur de pédale d'accélérateur.
4. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
