Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LE COUSSINET SUPERIEUR DE RESSORT HELICOIDAL ARRIERE
(a) Reposer le coussinet supérieur de ressort de bobine arrière sur le véhicule.
2. REPOSER LE COUSSINET INFERIEUR DE RESSORT HELICOIDAL ARRIERE
(a) Reposer le coussinet inférieur de ressort hélicoïdal arrière sur l'ensemble de bras de suspension arrière n° 2.
3. REPOSER LE RESSORT HELICOIDAL ARRIERE
(a) Placer le ressort hélicoïdal arrière sur l'ensemble de bras de suspension arrière n° 2.

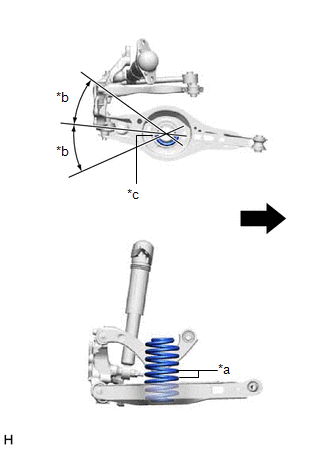

*a | Repère d'identification |
*b | 30° maximum |
*c | Extrémité inférieure de ressort hélicoïdal arrière |
Côté intérieur du véhicule |
REMARQUE:
- Fixer le ressort hélicoïdal arrière de sorte que son extrémité inférieure se situe dans la zone indiquée sur le schéma.
- Placer le ressort hélicoïdal arrière en orientant le repère d'identification comme indiqué sur le schéma.
- Le plus petit diamètre doit être orienté vers le haut.

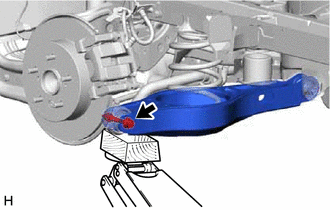

(b) A l'aide d'un cric et d'un bloc de bois, lever lentement sur cric l'ensemble de bras de suspension arrière n° 2 et reposer l'ensemble de bras de suspension arrière n° 2 sur le sous-ensemble de porte-essieu arrière à l'aide du boulon et de l'écrou.
ATTENTION:
Ne pas trop lever l'ensemble de bras de suspension arrière n° 2 avec le cric car le véhicule risque de tomber.
REMARQUE:
- Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.
- Lors du levage sur cric de l'ensemble de bras de suspension arrière n° 2, veiller à effectuer l'opération lentement.
- Veiller à effectuer cette opération avec le véhicule maintenu aussi bas que possible.
- Introduire le boulon avec la partie filetée orientée vers l'avant du véhicule.
4. STABILISER LA SUSPENSION
Cliquer ici
5. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de porte-essieu arrière) avec le boulon. Torque: 73 N·m {744 kgf·cm, 54 ft·lbf} REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place. |
|
6. REPOSER L'ENSEMBLE DE BIELLETTE DE BARRE STABILISATRICE ARRIERE
Cliquer ici
7. POSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
8. POSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici
9. REPOSER LA ROUE ARRIERE
Cliquer ici
10. REPOSER L'ENSEMBLE DE BRAS DE SUSPENSION ARRIERE N° 2
(a) Reposer l'ensemble de bras de suspension arrière n° 2 (côté sous-ensemble de traverse de suspension arrière) à l'aide de l'écrou.
Cliquer ici
11. VERIFIER ET REGLER LA GEOMETRIE DES ROUES ARRIERE
Cliquer ici
12. EFFECTUER L'INITIALISATION
|
|
Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage |
Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage |
