DEMONTAGE
PROCEDURE

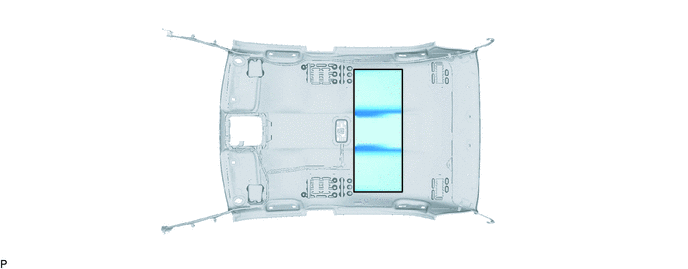

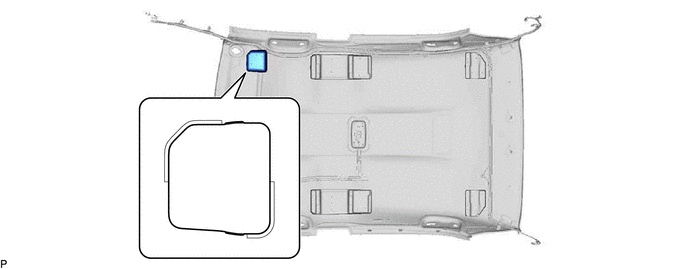

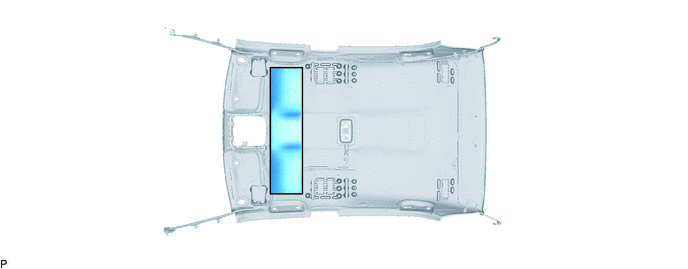

1. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (fabrication TMC)
(a) pour toit normal:
(1) Déposer la plaque isolante de toit n° 2.

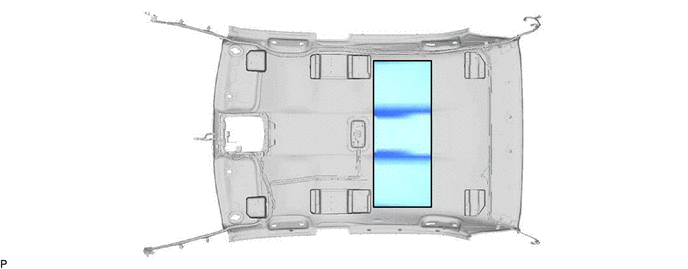

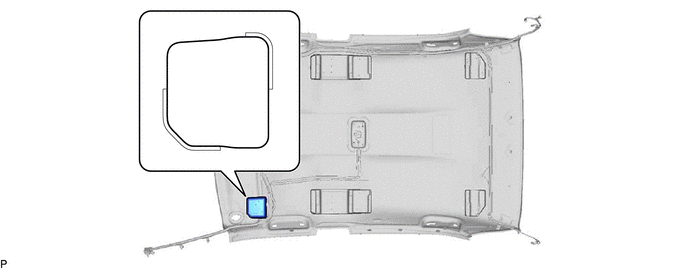

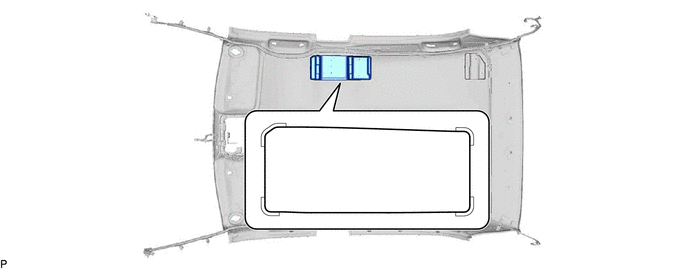

2. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 4 (fabrication TMC)
(a) pour toit normal:
(1) Déposer la plaque isolante de toit n° 4.
3. DEPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE (fabrication TMC)
(a) pour toit normal:
(1) Déposer la plaque isolante de longeron latéral de toit gauche.
4. DEPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT (fabrication TMC)
(a) pour toit normal:
(1) Déposer la plaque isolante de longeron latéral de toit droit.
5. DEPOSER LE REMBOURRAGE DE CIEL DE TOIT GAUCHE (fabrication TMC)
(a) pour toit normal:
(1) Déposer le rembourrage de ciel de toit gauche.
6. DEPOSER LE REMBOURRAGE DE CIEL DE TOIT DROIT (fabrication TMC)
(a) pour toit normal:
(1) Déposer le rembourrage de ciel de toit droit.

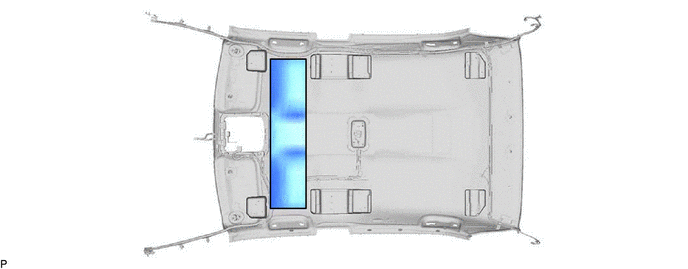

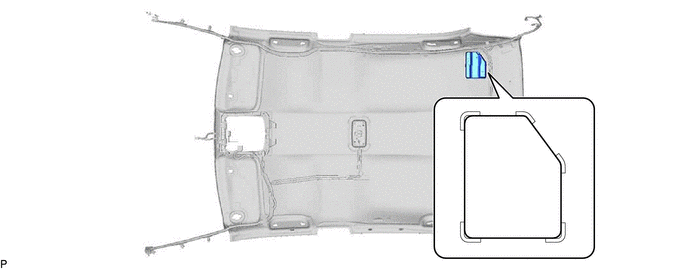

7. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 13 (fabrication TMC)
(a) pour toit normal:
(1) Déposer la plaque isolante de toit n° 13.

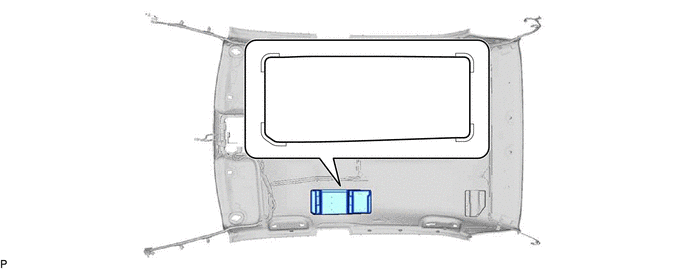

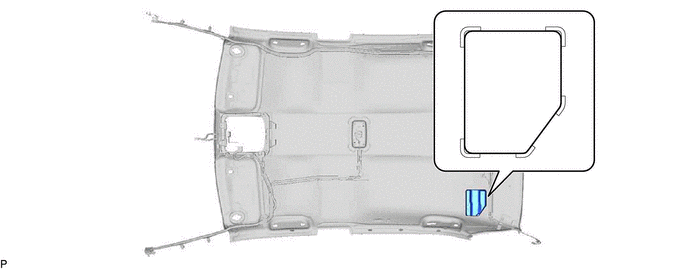

8. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 12 (fabrication TMC)
(a) pour toit normal:
(1) Déposer la plaque isolante de toit n° 12.

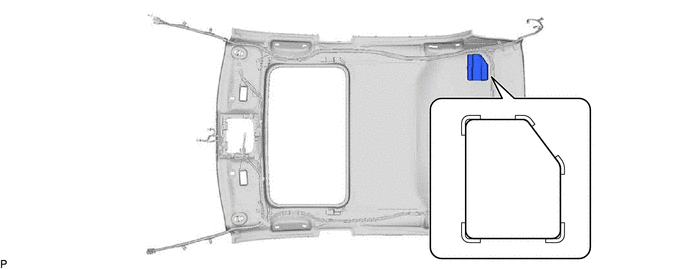

9. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 13 (fabrication TMC)
(a) pour toit ouvrant:
(1) Déposer la plaque isolante de toit n° 13.

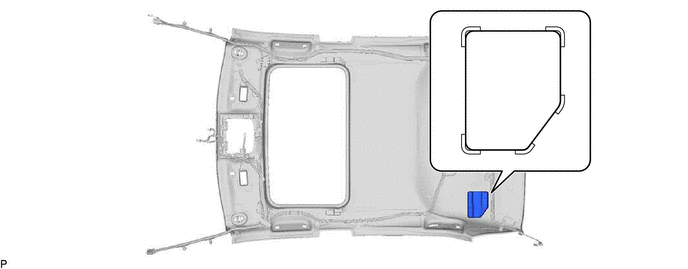

10. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 12 (fabrication TMC)
(a) pour toit ouvrant:
(1) Déposer la plaque isolante de toit n° 12.
11. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (fabrication TMMK)
(a) pour toit normal:
(1) Déposer la plaque isolante de toit n° 2.
12. DEPOSER LA PLAQUE ISOLANTE DE TOIT N° 4 (fabrication TMMK)
(a) pour toit normal:
(1) Déposer la plaque isolante de toit n° 4.
13. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE (avec éclairage de courtoisie)
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.

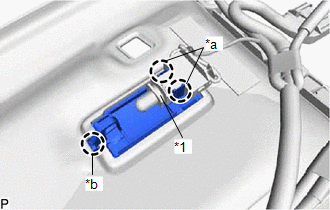

(a) Libérer les 2 griffes (A) et détacher le support d'ampoule de l'ensemble d'éclairage de courtoisie comme indiqué sur le schéma. |
|
(b) Libérer la griffe (B) pour déposer l'ensemble d'éclairage de courtoisie.
14. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2
Cliquer ici
15. DEPOSER LE CABLE DE TOIT N° 1 (fabrication TMC)
(a) Déposer le ruban adhésif de l'ensemble de ciel de toit.
*A | pour toit normal |
*B | pour toit ouvrant |
![]() |
Ruban adhésif | - |
- |
(b) pour toit ouvrant:

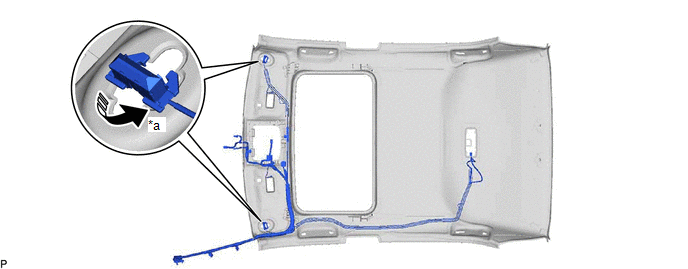

(1) Tourner les 2 connecteurs de pare-soleil d'environ 90° dans le sens inverse des aiguilles d'une montre et les déposer de l'ensemble de ciel de toit.
*a | 90° |
- | - |
![]() |
Sens de rotation |
- | - |

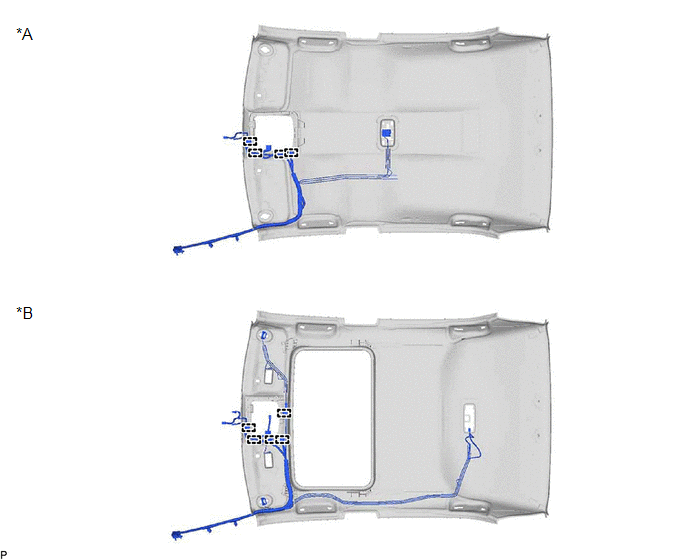

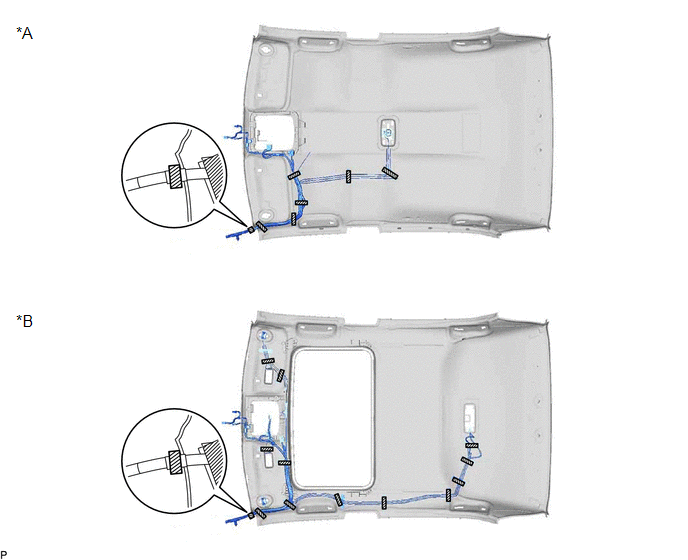

(c) Libérer chaque attache et déposer le câble de toit n° 1 de l'ensemble de ciel de toit.
*A | pour toit normal |
*B | pour toit ouvrant |
16. DEPOSER LE CABLE DE TOIT N° 1 (fabrication TMMK)
(a) pour toit normal:
(1) Déposer le ruban adhésif de l'ensemble de ciel de toit.
*A | Avec Ensemble d'éclairage d'habitacle |
*B | Avec Ensemble d'éclairage local |
![]() |
Ruban adhésif | - |
- |

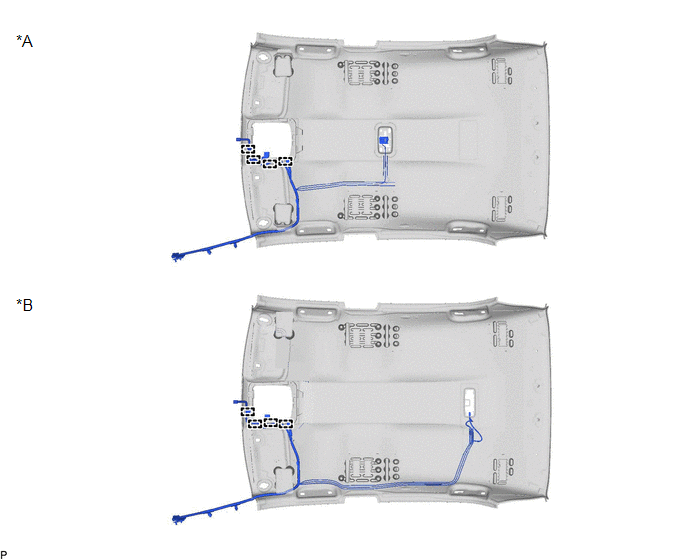

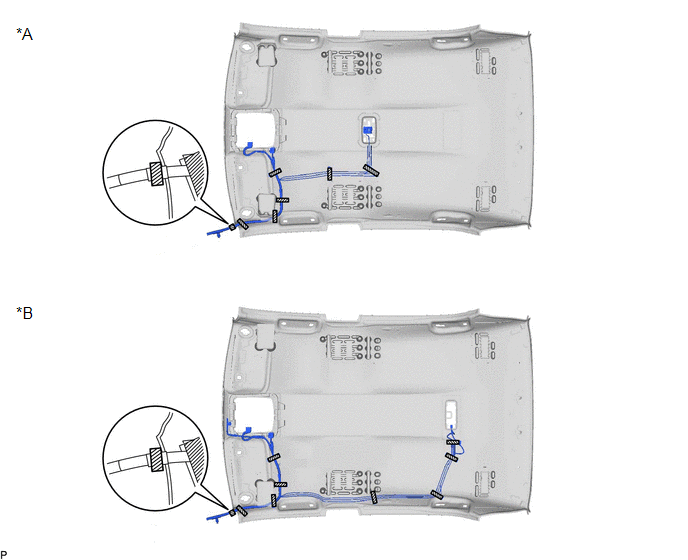

(2) Libérer les 4 attaches et déposer le câble de toit n° 1 de l'ensemble de ciel de toit.
*A | Avec Ensemble d'éclairage d'habitacle |
*B | Avec Ensemble d'éclairage local |
(b) Sauf toit normal:

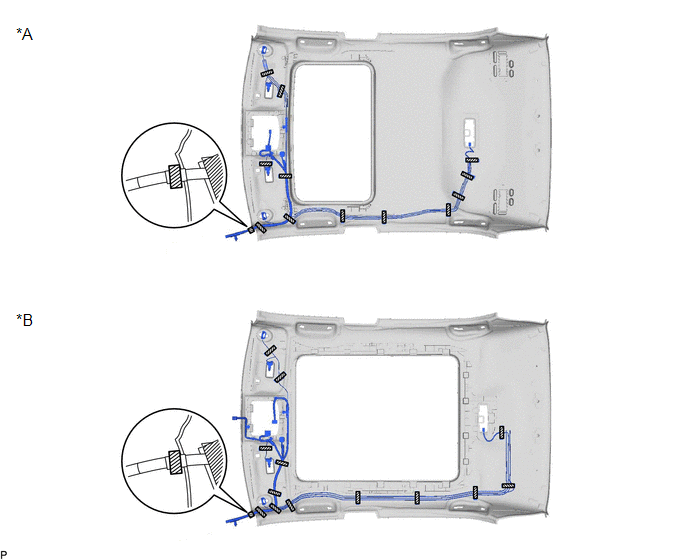

(1) Déposer le ruban adhésif de l'ensemble de ciel de toit.
*A | pour toit ouvrant |
*B | Pour toit ouvrant panoramique |
![]() |
Ruban adhésif | - |
- |

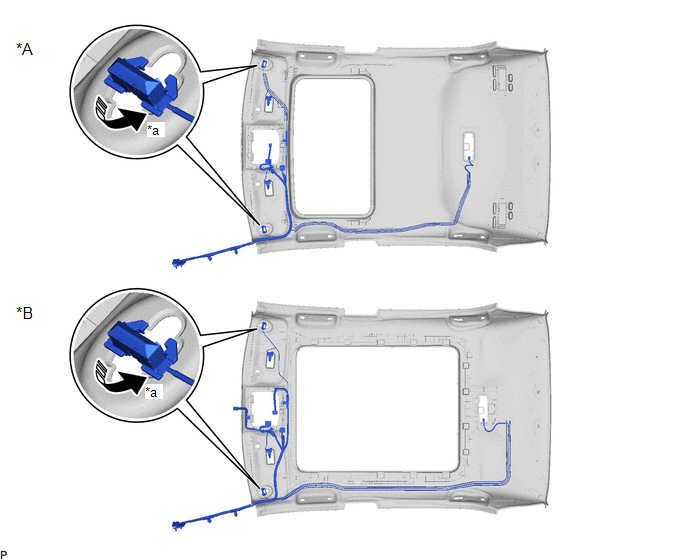

(2) Tourner les 2 connecteurs de pare-soleil d'environ 90° dans le sens inverse des aiguilles d'une montre et les déposer de l'ensemble de ciel de toit.
*A | pour toit ouvrant |
*B | Pour toit ouvrant panoramique |
*a | 90° |
- | - |
![]() |
Sens de rotation |
- | - |

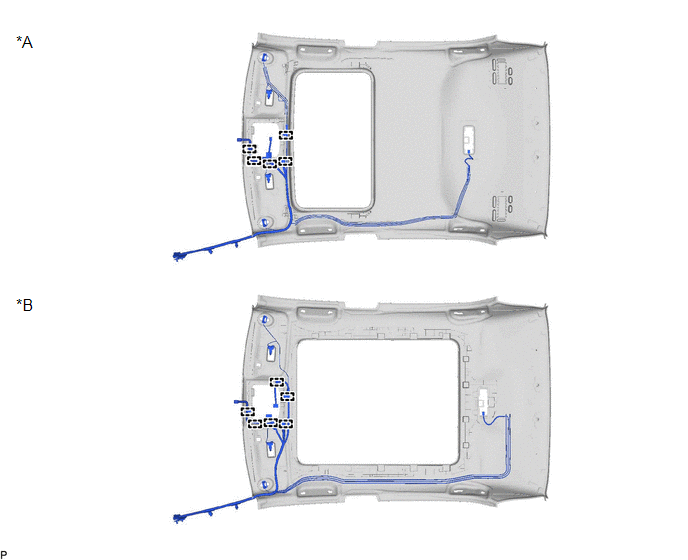

(3) Libérer chaque attache et déposer le câble de toit n° 1 de l'ensemble de ciel de toit.
*A | pour toit ouvrant |
*B | Pour toit ouvrant panoramique |
