REMONTAGE
PROCEDURE

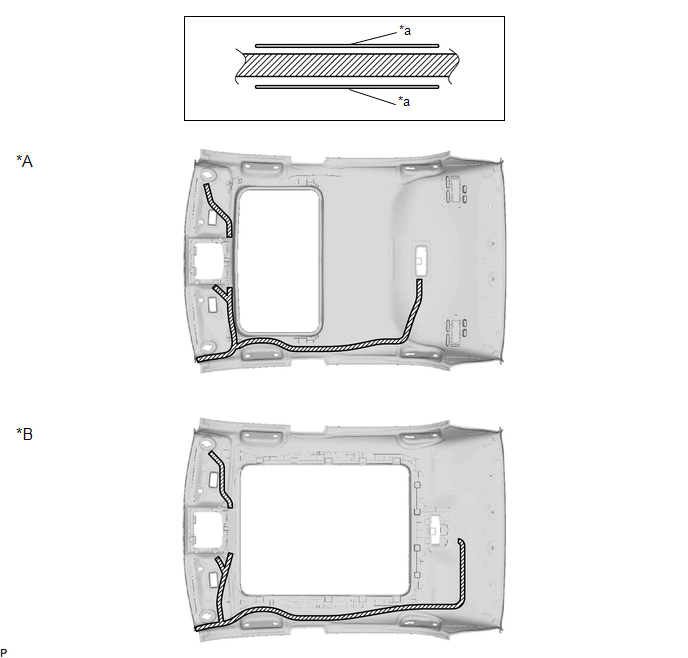

1. REPOSER LE CABLE DE TOIT N° 1 (fabrication TMC)

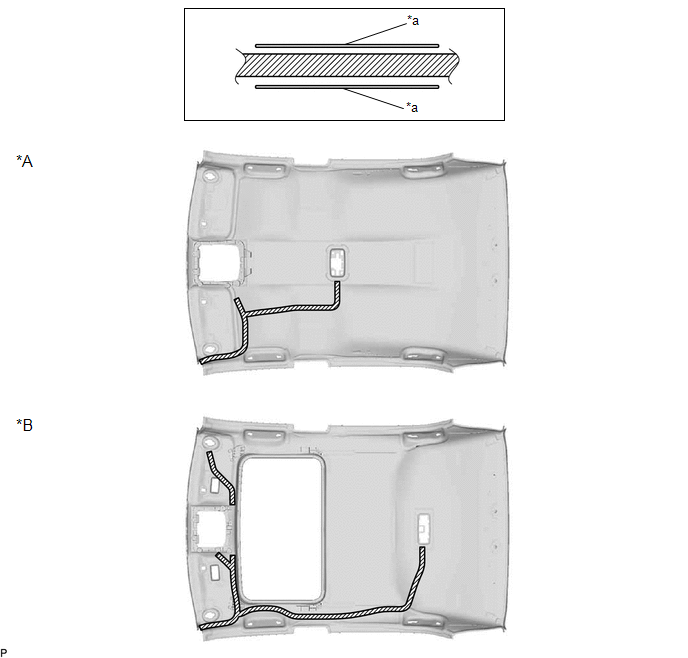

(a) Appliquer du ruban adhésif en butyle comme indiqué sur le schéma.
*A | pour toit normal |
*B | pour toit ouvrant |
*a | Repère |
- | - |
![]() |
Ruban adhésif en butyle |
- | - |
REMARQUE:
Fixer correctement le ruban adhésif en butyle.

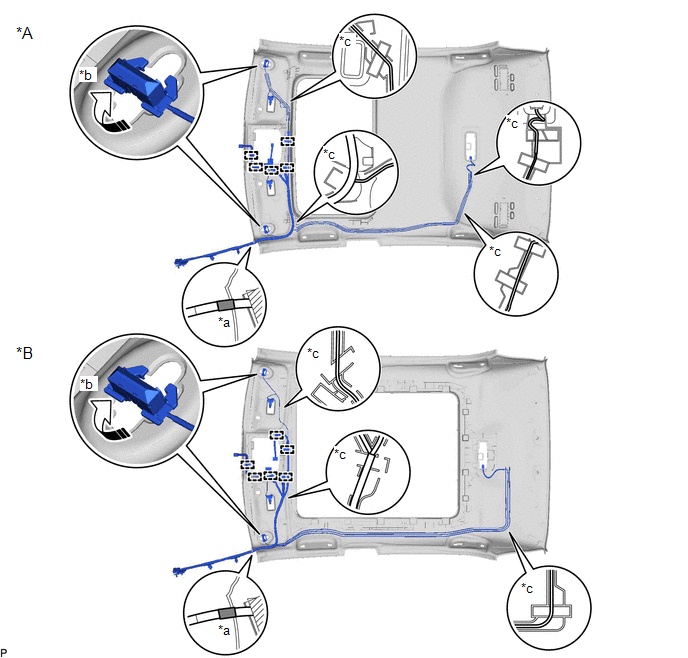

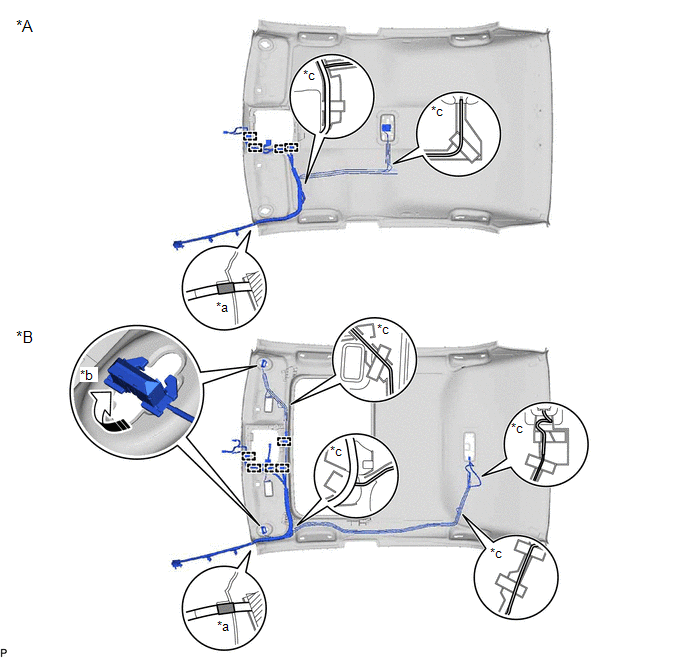

(b) Aligner le ruban adhésif de repère (A) sur le câble de toit n° 1 avec la languette située à l'avant de l'ensemble de ciel de toit.
*A | pour toit normal |
*B | pour toit ouvrant |
*a | Ruban adhésif de repère |
*b | 90° |
*c | Zone de réglage |
- | - |
![]() |
Sens de rotation |
- | - |
(c) Engager chaque attache.
(d) pour toit ouvrant:
(1) Tourner les 2 connecteurs de pare-soleil dans le sens des aiguilles d'une montre d'environ 90° pour les reposer sur le ciel de toit.
(e) Fixer le câble de toit n° 1 sur le ruban adhésif en butyle.
REMARQUE:
CONSEIL:
Fixer la longueur supplémentaire du câble de toit n° 1 dans la zone de réglage.

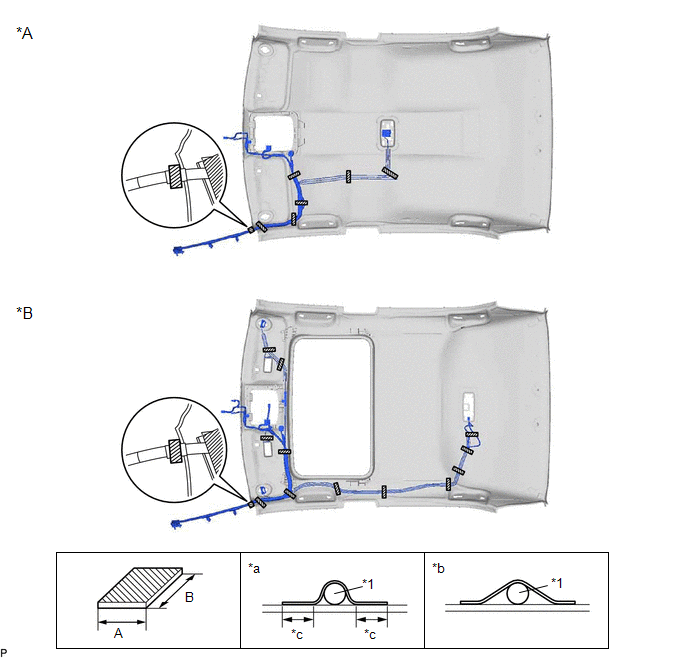

(f) Reposer le câble de toit n° 1 sur le ciel de toit avec le ruban adhésif.
*A | pour toit normal |
*B | pour toit ouvrant |
*1 | Câble de toit n° 1 |
- | - |
*a | Correct(e) |
*b | Incorrect(e) |
*c | 10 mm (0,394 po) minimum |
- | - |
![]() |
Ruban adhésif | - |
- |
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 20 mm (0,787 po) |
B | 80 mm (3,15 po) minimum |
REMARQUE:
2. REPOSER LE CABLE DE TOIT N° 1 (fabrication TMMK)
(a) pour toit normal:

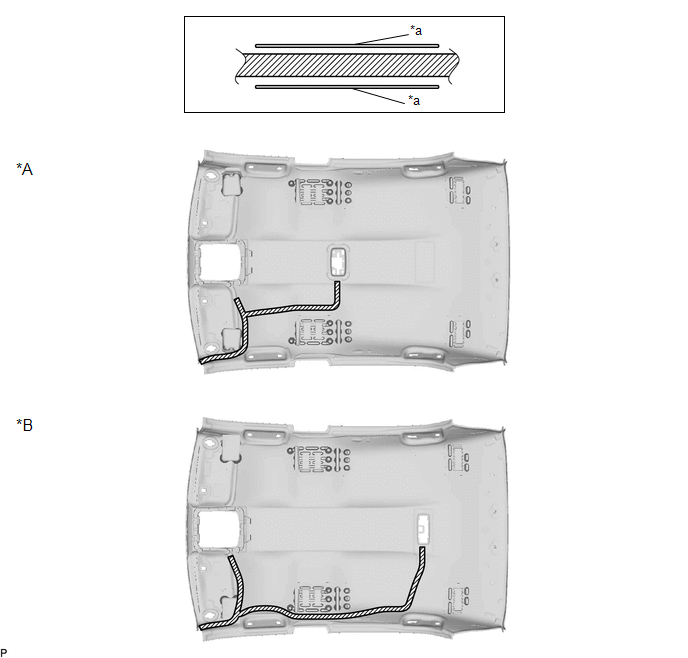

(1) Appliquer du ruban adhésif en butyle comme indiqué sur le schéma.
*A | Avec Ensemble d'éclairage d'habitacle |
*B | Avec Ensemble d'éclairage local |
*a | Repère |
- | - |
![]() |
Ruban adhésif en butyle |
- | - |
REMARQUE:
Fixer correctement le ruban adhésif en butyle.

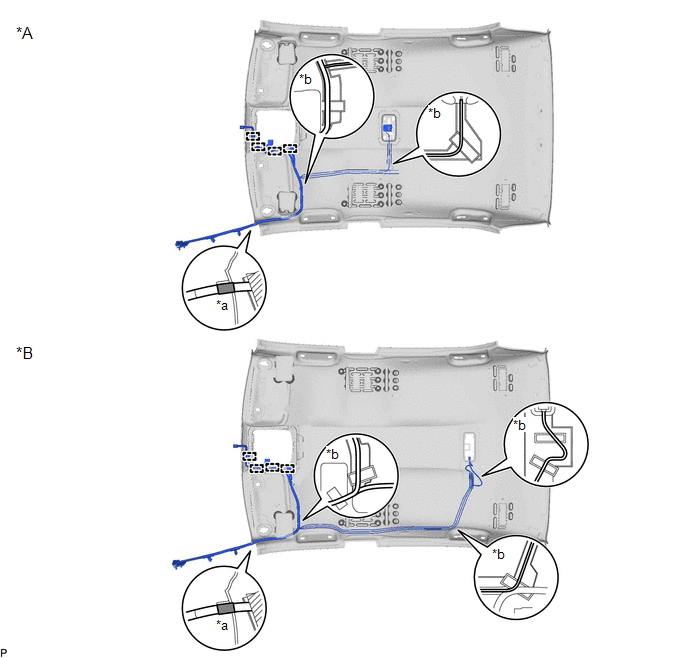

(2) Aligner le ruban adhésif de repère (A) sur le câble de toit n° 1 avec la languette située à l'avant de l'ensemble de ciel de toit.
*A | Avec Ensemble d'éclairage d'habitacle |
*B | Avec Ensemble d'éclairage local |
*a | Ruban adhésif de repère |
*b | Zone de réglage |
(3) Engager les 4 attaches.
(4) Fixer le câble de toit n° 1 sur le ruban adhésif en butyle.
REMARQUE:
CONSEIL:
Fixer la longueur supplémentaire du câble de toit n° 1 dans la zone de réglage.

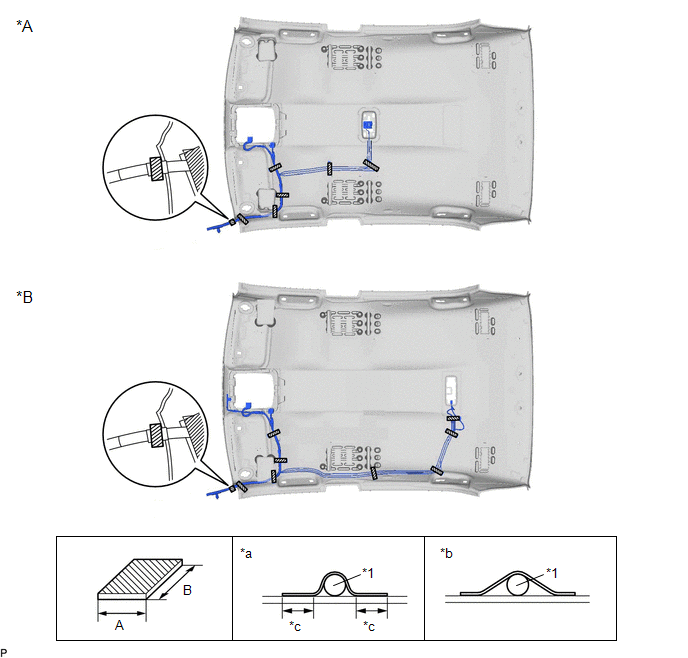

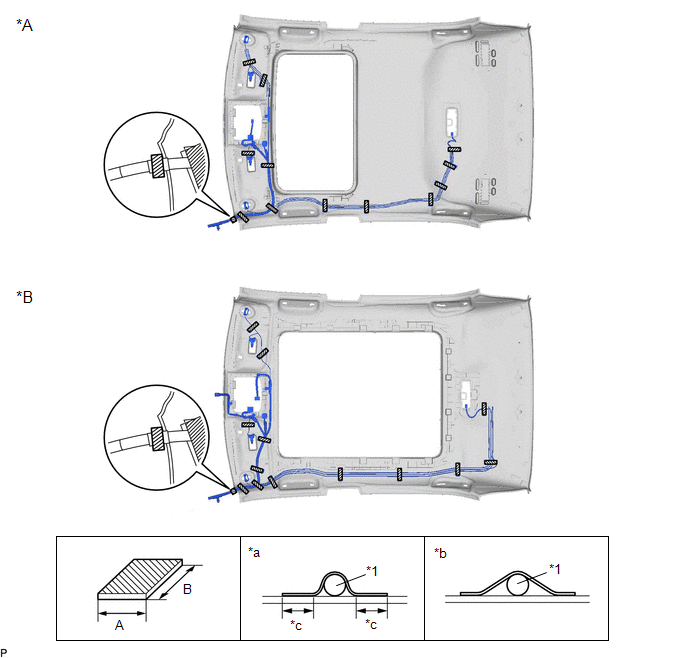

(5) Reposer le câble de toit n° 1 sur le ciel de toit avec le ruban adhésif.
*A | Avec Ensemble d'éclairage d'habitacle |
*B | Avec Ensemble d'éclairage local |
*1 | Câble de toit n° 1 |
- | - |
*a | Correct(e) |
*b | Incorrect(e) |
*c | 10 mm (0,394 po) minimum |
- | - |
![]() |
Ruban adhésif | - |
- |
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 20 mm (0,787 po) |
B | 80 mm (3,15 po) minimum |
REMARQUE:
(b) Sauf toit normal:
(1) Appliquer du ruban adhésif en butyle comme indiqué sur le schéma.
*A | pour toit ouvrant |
*B | Pour toit ouvrant panoramique |
*a | Repère |
- | - |
![]() |
Ruban adhésif en butyle |
- | - |
REMARQUE:
Fixer correctement le ruban adhésif en butyle.
(2) Aligner le ruban adhésif de repère (A) sur le câble de toit n° 1 avec la languette située à l'avant de l'ensemble de ciel de toit.
*A | pour toit ouvrant |
*B | Pour toit ouvrant panoramique |
*a | Ruban adhésif de repère |
*b | 90° |
*c | Zone de réglage |
- | - |
![]() |
Sens de rotation |
- | - |
(3) Engager chaque attache.
(4) Tourner les 2 connecteurs de pare-soleil dans le sens des aiguilles d'une montre d'environ 90° pour les reposer sur le ciel de toit.
(5) Fixer le câble de toit n° 1 sur le ruban adhésif en butyle.
REMARQUE:
CONSEIL:
Fixer la longueur supplémentaire du câble de toit n° 1 dans la zone de réglage.
(6) Reposer le câble de toit n° 1 sur le ciel de toit avec le ruban adhésif.
*A | pour toit ouvrant |
*B | Pour toit ouvrant panoramique |
*1 | Câble de toit n° 1 |
- | - |
*a | Correct(e) |
*b | Incorrect(e) |
*c | 10 mm (0,394 po) minimum |
- | - |
![]() |
Ruban adhésif | - |
- |
Zone | Mesure |
Zone | Mesure |
---|---|---|---|
A | 20 mm (0,787 po) |
B | 80 mm (3,15 po) minimum |
REMARQUE:
3. REPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2
Cliquer ici

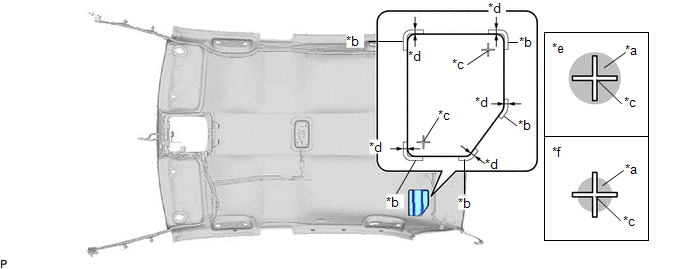

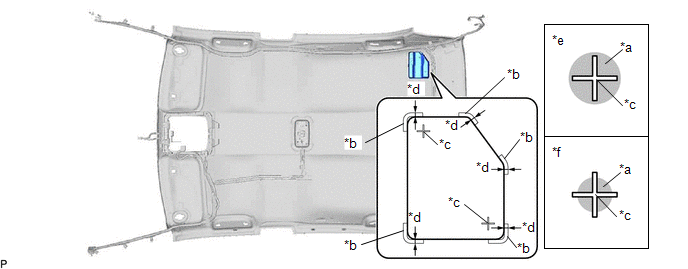

4. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 13 (fabrication TMC)
(a) pour toit normal:
(1) Aligner la plaque isolante de toit n° 13 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | Repère "+" |
*d | 5,0 mm (0,197 po) |
*e | Correct(e) |
*f | Incorrect(e) |
REMARQUE:
Veiller à bien appliquer de la colle de fixation chaude plus fort sur une zone autre que celle du repère "+".

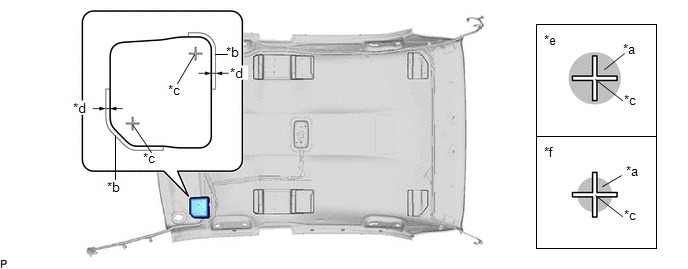

5. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 12 (fabrication TMC)
(a) pour toit normal:
(1) Aligner la plaque isolante de toit n° 12 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | Repère "+" |
*d | 5,0 mm (0,197 po) |
*e | Correct(e) |
*f | Incorrect(e) |
REMARQUE:
Veiller à bien appliquer de la colle de fixation chaude plus fort sur une zone autre que celle du repère "+".

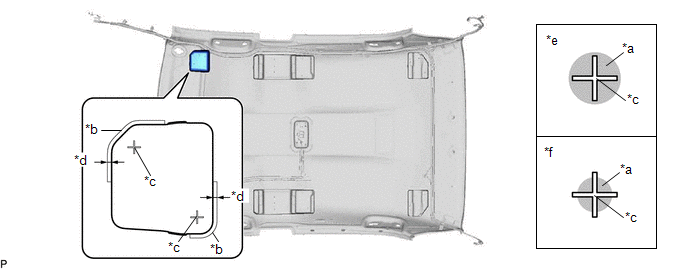

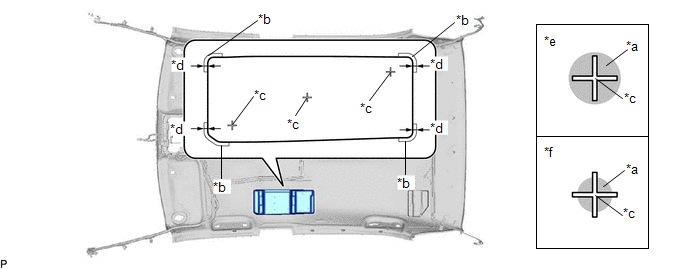

6. REPOSER LE REMBOURRAGE DE CIEL DE TOIT GAUCHE (fabrication TMC)
(a) pour toit normal:
(1) Aligner le rembourrage de ciel de toit gauche avec les repères sur le ciel de toit et le reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | Repère "+" |
*d | 5,0 mm (0,197 po) |
*e | Correct(e) |
*f | Incorrect(e) |
REMARQUE:
Veiller à bien appliquer de la colle de fixation chaude plus fort sur une zone autre que celle du repère "+".

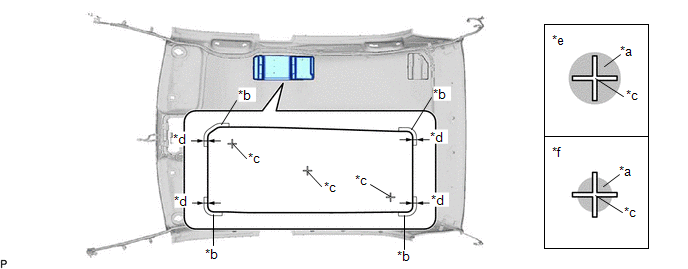

7. REPOSER LE REMBOURRAGE DE CIEL DE TOIT DROIT (fabrication TMC)
(a) pour toit normal:
(1) Aligner le rembourrage de ciel de toit droit avec les repères sur le ciel de toit et le reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | Repère "+" |
*d | 5,0 mm (0,197 po) |
*e | Correct(e) |
*f | Incorrect(e) |
REMARQUE:
Veiller à bien appliquer de la colle de fixation chaude plus fort sur une zone autre que celle du repère "+".
8. REPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT GAUCHE (fabrication TMC)
(a) pour toit normal:
(1) Aligner la plaque isolante de longeron latéral de toit gauche sur les repères du ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | Repère "+" |
*d | 5 mm (0,197 po) |
*e | Correct(e) |
*f | Incorrect(e) |
REMARQUE:
Veiller à bien appliquer de la colle de fixation chaude plus fort sur une zone autre que celle du repère "+".
9. REPOSER LA PLAQUE ISOLANTE DE LONGERON LATERAL DE TOIT DROIT (fabrication TMC)
(a) pour toit normal:
(1) Aligner la plaque isolante de longeron latéral de toit droit sur les repères du ciel de toit et la reposer avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | Repère "+" |
*d | 5 mm (0,197 po) |
*e | Correct(e) |
*f | Incorrect(e) |
REMARQUE:
Veiller à bien appliquer de la colle de fixation chaude plus fort sur une zone autre que celle du repère "+".

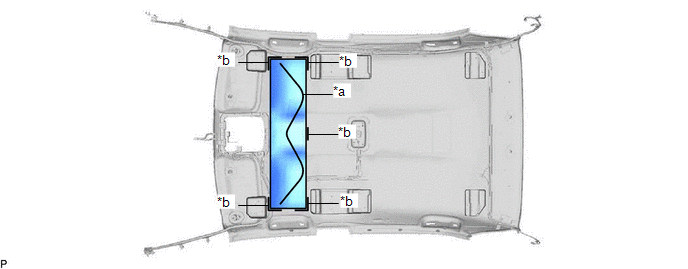

10. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 4 (fabrication TMC)
(a) pour toit normal:

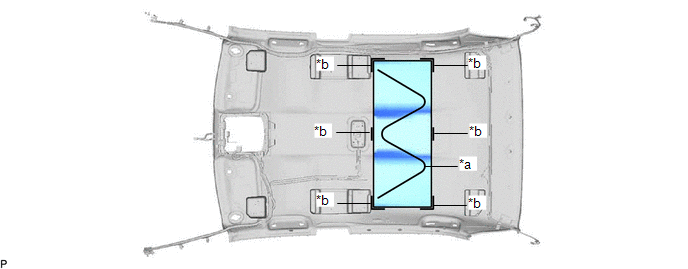

(1) Aligner la plaque isolante de toit n° 4 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
11. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (fabrication TMC)
(a) pour toit normal:
(1) Aligner la plaque isolante de toit n° 2 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |

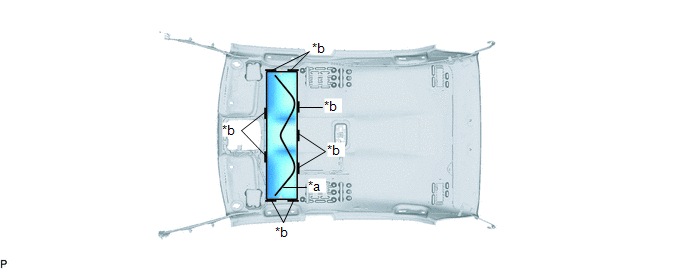

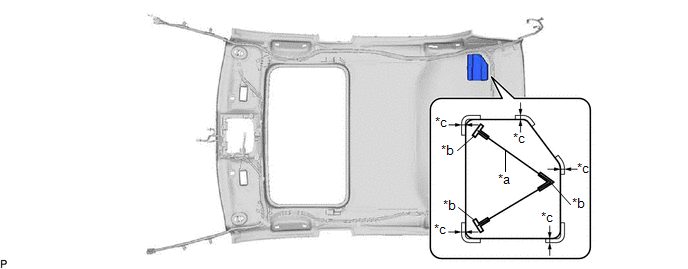

12. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 13 (fabrication TMC)
(a) pour toit ouvrant:
(1) Aligner la plaque isolante de toit n° 13 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | 5,0 mm (0,197 po) |
- | - |

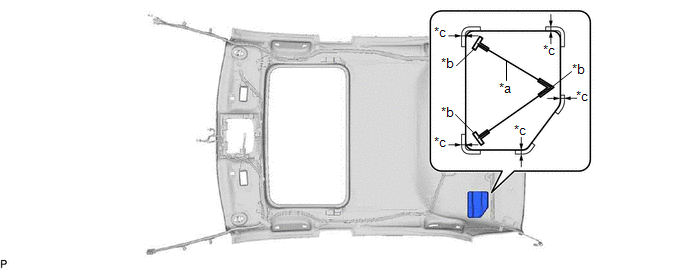

13. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 12 (fabrication TMC)
(a) pour toit ouvrant:
(1) Aligner la plaque isolante de toit n° 12 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |
*c | 5,0 mm (0,197 po) |
- | - |

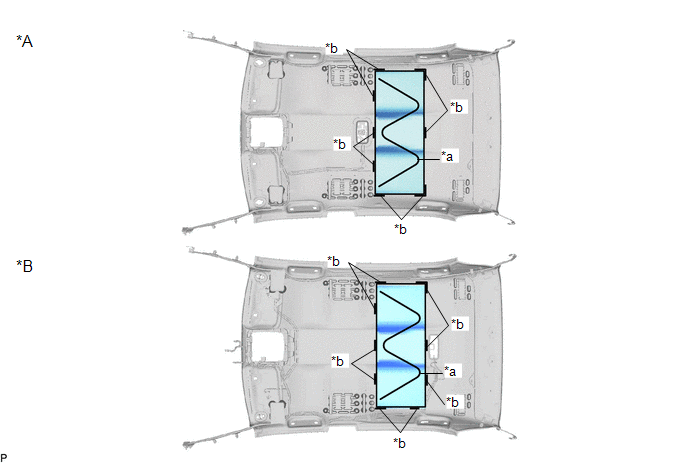

14. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 4 (fabrication TMMK)
(a) pour toit normal:
(1) Aligner la plaque isolante de toit n° 4 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*A | Avec Ensemble d'éclairage d'habitacle |
*B | Avec Ensemble d'éclairage local |
*a | Colle de fixation chaude |
*b | Repère |
15. REPOSER LA PLAQUE ISOLANTE DE TOIT N° 2 (fabrication TMMK)
(a) pour toit normal:
(1) Aligner la plaque isolante de toit n° 2 avec les repères sur l'ensemble de ciel de toit et reposer la plaque isolante avec de la colle à fusion à chaud comme indiqué sur le schéma.
*a | Colle de fixation chaude |
*b | Repère |

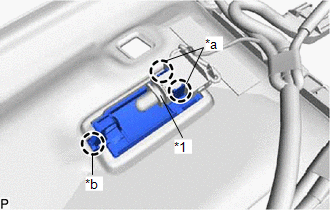

16. REPOSER L'ENSEMBLE D'ECLAIRAGE DE COURTOISIE (avec éclairage de courtoisie)
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
(a) Engager la griffe (B) pour reposer l'ensemble d'éclairage de courtoisie. |
|
(b) Engager les 2 griffes (A) pour reposer le support d'ampoule sur l'ensemble d'éclairage de courtoisie.
