DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE

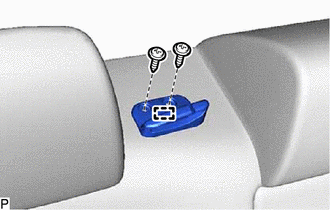

1. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE GAUCHE (pour côté gauche)
(a) Déposer les 2 vis. |
|
(b) Libérer le guide pour déposer le guide de sangle supérieure de ceinture de sécurité arrière gauche.
2. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE AVEC REMBOURRAGE (pour côté gauche)

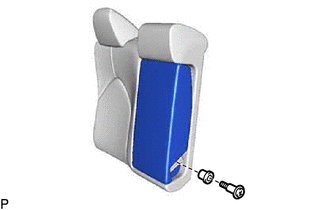

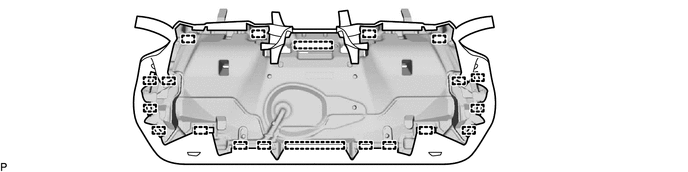

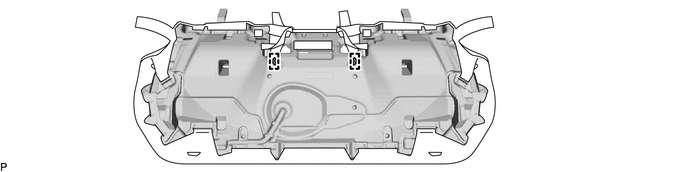

(a) Déposer les 2 écrous. |
|

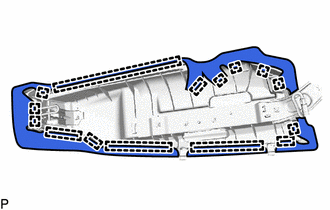

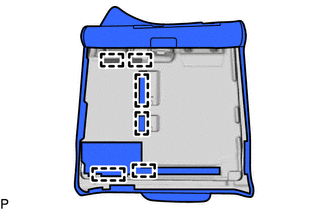

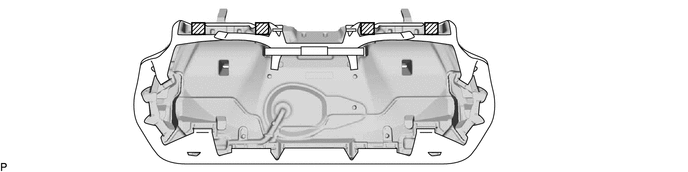

(b) Libérer les 15 crochets. |
|
(c) Déposer la housse de dossier de siège arrière avec rembourrage du sous-ensemble d'armature de dossier de siège arrière gauche comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
3. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE GAUCHE (pour côté gauche)
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour côté gauche)
(a) Déposer le sous-ensemble de housse de dossier de siège latéral arrière gauche du rembourrage de dossier de siège latéral arrière gauche.
5. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE DROIT (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
6. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE AVEC REMBOURRAGE (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. DEPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE DROIT (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
8. DEPOSER LE SOUS-ENSEMBLE DE HOUSSE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. DEPOSER LE CACHE D'APPUIE-TETE DE SIEGE ARRIERE (fabrication TMMK)
CONSEIL:
Utiliser la même procédure pour le côté gauche et pour le côté droit.
(a) avec appuie-tête amovible:

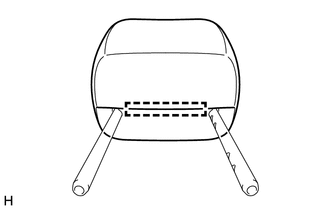

(1) Libérer le crochet. |
|
(2) Déposer le cache d'appuie-tête de siège arrière du sous-ensemble de rembourrage d'appuie-tête de siège arrière.

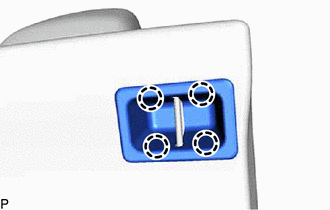

10. DEPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté gauche)

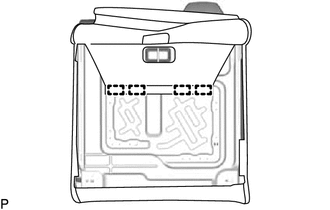

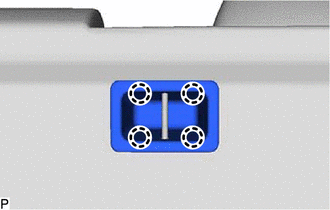

(a) Libérer les 4 griffes pour déposer la garniture supérieure de dispositif de verrouillage de dossier de siège arrière. |
|
11. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté gauche)
(a) Ouvrir les 2 dispositifs de fixation comme indiqué sur le schéma. |
|
(b) fabrication TMC:

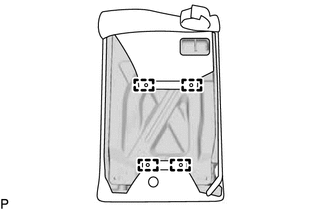

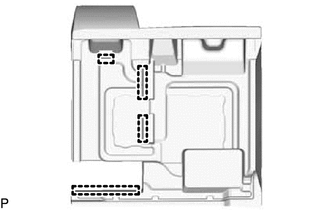

(1) Libérer les 4 crochets. |
|

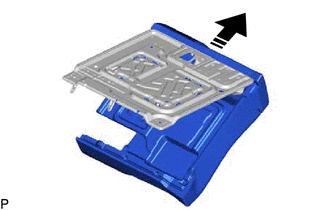

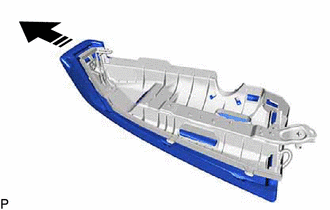

(2) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage du sous-ensemble d'armature de dossier de siège arrière gauche comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
(c) fabrication TMMK:

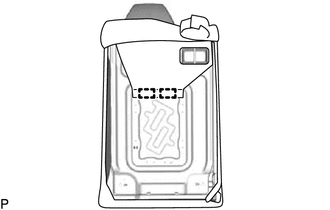

(1) Libérer les 2 crochets. |
|
(2) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage du sous-ensemble d'armature de dossier de siège arrière gauche comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
12. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté gauche)
(a) pour fabrication TMMK avec appuie-tête escamotable:

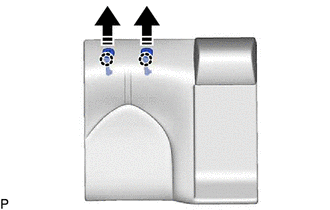

(1) Libérer les 2 griffes et déposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
13. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté gauche)
(a) fabrication TMC:

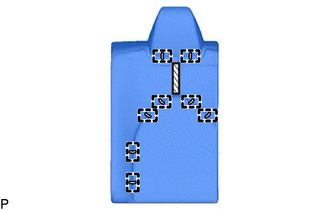

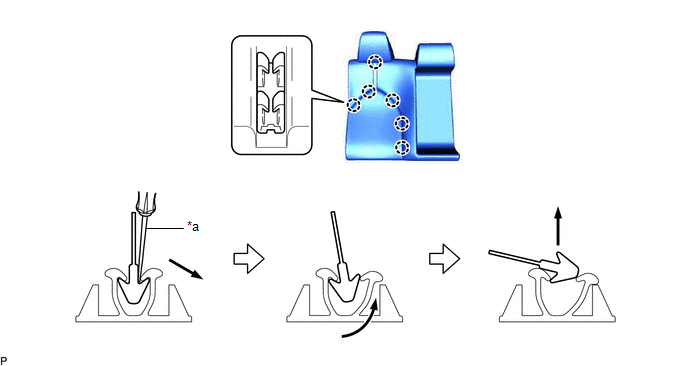

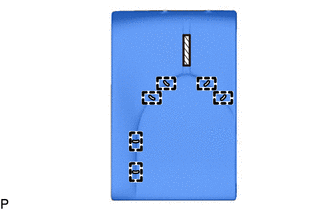

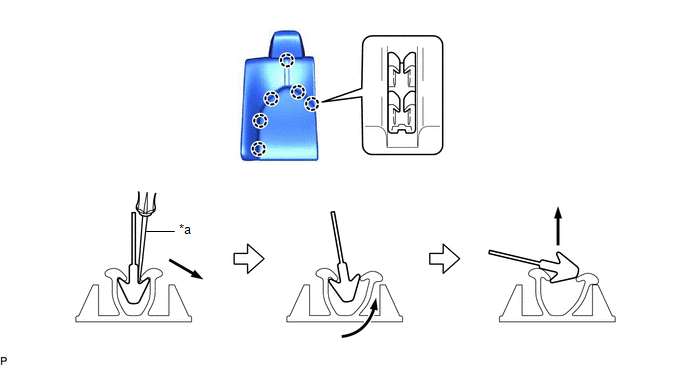

(1) A l'aide d'un tournevis, libérer les 6 griffes et déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière de type séparé comme indiqué sur le schéma.
*a | Tournevis |
- | - |

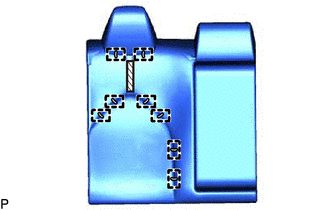

(b) pour fabrication TMMK sans appuie-tête escamotable:

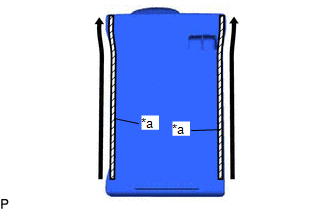

(1) Déposer les 8 anneaux demi-ronds.
![]() |
Dispositif de fixation |
(2) Libérer le dispositif de fixation et déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière de type séparé.

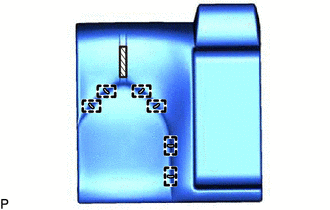

(c) pour fabrication TMMK avec appuie-tête escamotable:
(1) Déposer les 6 anneaux demi-ronds.
![]() |
Dispositif de fixation |
(2) Libérer le dispositif de fixation et déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière de type séparé.

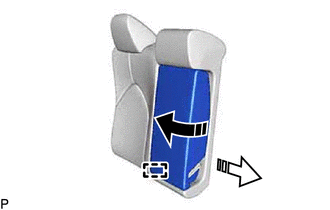

14. DEPOSER LE CACHE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)
(a) fabrication TMC:
(1) Libérer les 2 griffes.
![]() |
Déposer dans ce sens |
(2) Libérer la goupille et déposer le cache de charnière de dossier de siège arrière comme indiqué sur le schéma.
(b) fabrication TMMK:

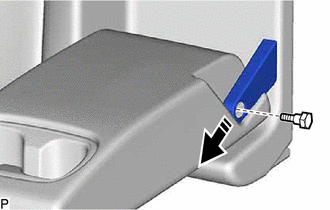

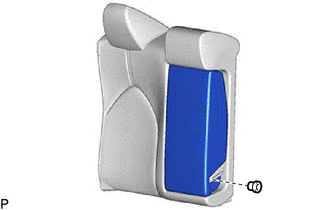

(1) Déposer le boulon et le cache de charnière de dossier de siège arrière comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
15. DEPOSER L'ENSEMBLE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (pour côté droit)
(a) fabrication TMC:
(1) Déposer le boulon et la bague. |
|
(b) fabrication TMMK:
(1) Déposer la bague. |
|
(c) Libérer la goupille et déposer l'ensemble d'accoudoir central de siège arrière comme indiqué sur le schéma.
![]() |
Déposer dans ce sens (1) |
![]() |
Déposer dans ce sens (2) |
(d) Déposer la bague comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
16. DEPOSER LE SOUS-ENSEMBLE DE PORTE-GOBELET D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (fabrication TMC)
(a) pour côté droit:

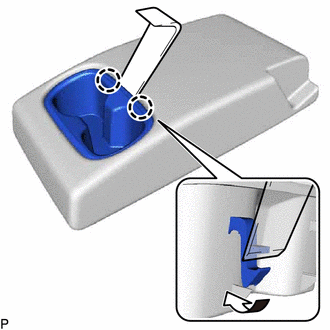

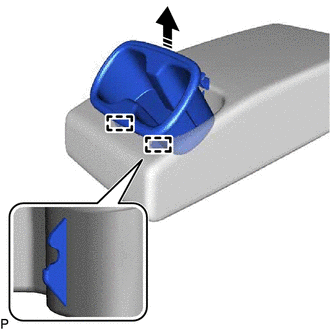

(1) A l'aide d'un extracteur de moulure, libérer les 2 griffes comme indiqué sur le schéma. |
|
(2) Libérer les 2 guides et déposer le sous-ensemble de porte-gobelet d'accoudoir central de siège arrière comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
17. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR CENTRAL DE SIEGE ARRIERE (fabrication TMC)
(a) pour côté droit:
(1) Ouvrir le dispositif de fixation, comme indiqué sur le schéma, et déposer le sous-ensemble de cache d'accoudoir central de siège arrière du sous-ensemble de rembourrage d'accoudoir central de siège arrière. |
|
18. DEPOSER LE GUIDE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE DE SIEGE ARRIERE CENTRAL (pour côté droit)

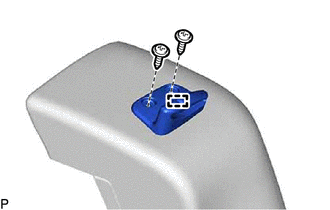

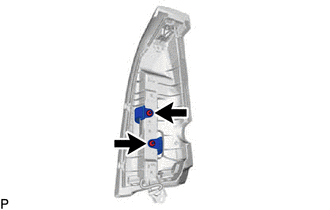

(a) Déposer les 2 vis. |
|
(b) Libérer le guide pour déposer le guide de sangle supérieure de ceinture de sécurité de siège central arrière.
19. DEPOSER LA GARNITURE SUPERIEURE DE DISPOSITIF DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)
(a) Libérer les 4 griffes pour déposer la garniture supérieure de dispositif de verrouillage de dossier de siège arrière. |
|
20. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE AVEC REMBOURRAGE (pour côté droit)

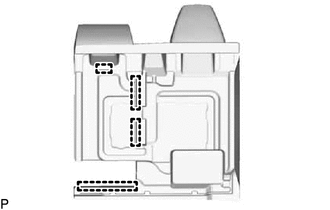

(a) Ouvrir les 2 dispositifs de fixation comme indiqué sur le schéma. |
|
(b) fabrication TMC:

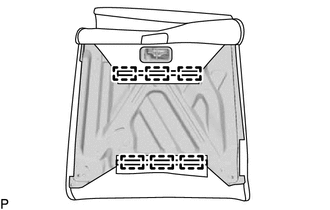

(1) Libérer les 6 crochets. |
|

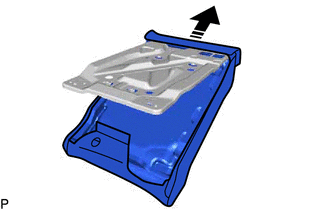

(2) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage du sous-ensemble d'armature de dossier de siège arrière droit comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
(c) fabrication TMMK:
(1) Libérer les 4 crochets. |
|
(2) Déposer la housse de dossier de siège arrière de type séparé avec rembourrage du sous-ensemble d'armature de dossier de siège arrière droit comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
21. DEPOSER LE SUPPORT D'APPUIE-TETE DE SIEGE ARRIERE (pour côté droit)
(a) pour fabrication TMMK avec appuie-tête escamotable:

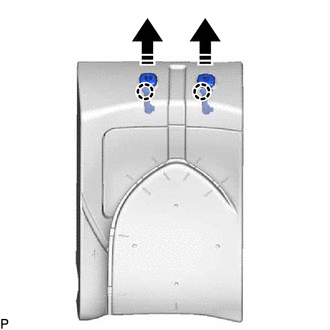

(1) Libérer les 2 griffes et déposer les 2 supports d'appuie-tête de siège arrière comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
22. DEPOSER LA HOUSSE DE DOSSIER DE SIEGE ARRIERE DE TYPE SEPARE (pour côté droit)
(a) fabrication TMC:
(1) Libérer les 6 guides.

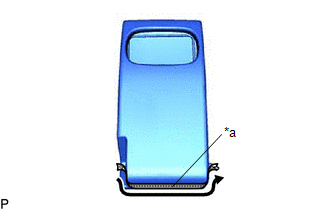

(2) A l'aide d'un tournevis, libérer les 6 griffes et déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière de type séparé comme indiqué sur le schéma.
*a | Tournevis |
- | - |
(b) pour fabrication TMMK sans appuie-tête escamotable:
(1) Libérer les 4 guides. |
|

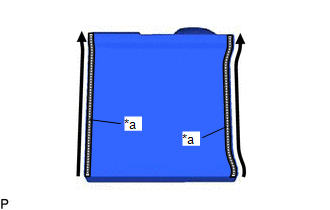

(2) Déposer les 8 anneaux demi-ronds.
![]() |
Dispositif de fixation |
(3) Libérer le dispositif de fixation pour déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière de type séparé.
(c) pour fabrication TMMK avec appuie-tête escamotable:
(1) Libérer les 4 guides. |
|
(2) Déposer les 6 anneaux demi-ronds.
![]() |
Dispositif de fixation |
(3) Libérer le dispositif de fixation et déposer la housse de dossier de siège arrière de type séparé du rembourrage de dossier de siège arrière de type séparé.

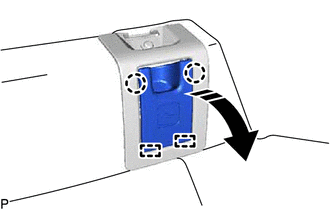

23. DEPOSER LE CACHE DE SIEGE DE SECURITE ENFANT

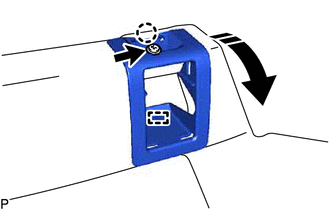

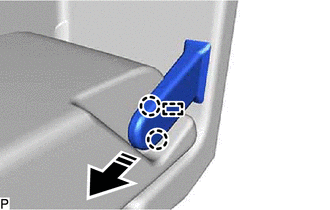

(a) Libérer les 2 griffes et les 2 guides pour déposer le cache de siège de sécurité enfant, comme indiqué sur le schéma.
![]() |
Déposer dans ce sens |
CONSEIL:
Procéder de la même manière pour tous les caches de siège de sécurité enfant.

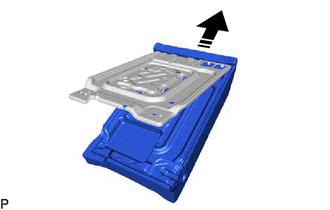

24. DEPOSER LE CACHE DE SOCLE DE SIEGE DE SECURITE ENFANT

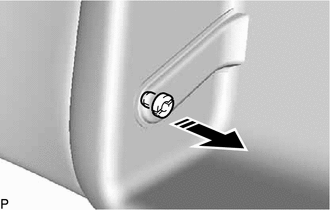

(a) Déposer la vis.
![]() |
Déposer dans ce sens |
(b) Libérer la griffe et le guide pour déposer le cache de base de socle de siège de sécurité enfant, comme indiqué sur le schéma.
CONSEIL:
Procéder de la même manière pour tous les caches de siège de sécurité enfant.
25. DEPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE
(a) fabrication TMC:
(1) Libérer les 4 dispositifs de fixation.
![]() |
Dispositif de fixation |
- | - |

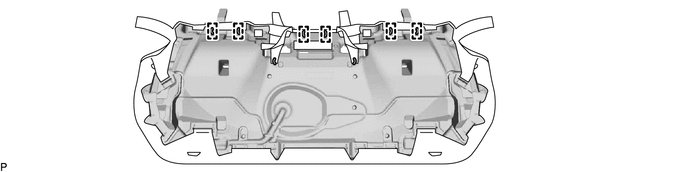

(2) Libérer les 6 crochets.
(3) Déposer les 6 anneaux demi-ronds.
(4) Déposer les 2 anneaux demi-ronds.

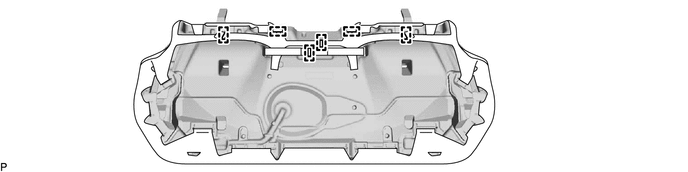

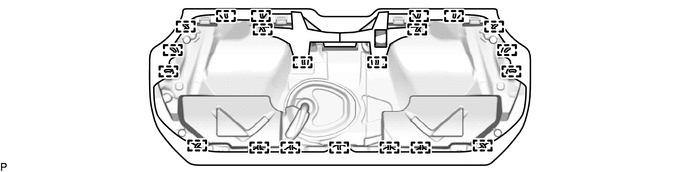

(5) Libérer les 20 crochets.

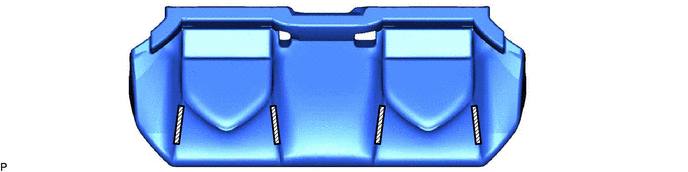

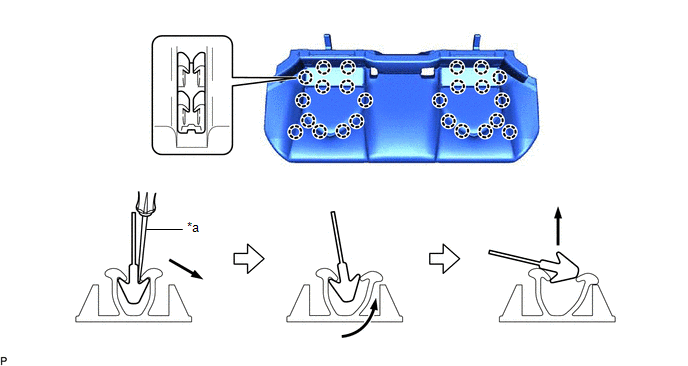

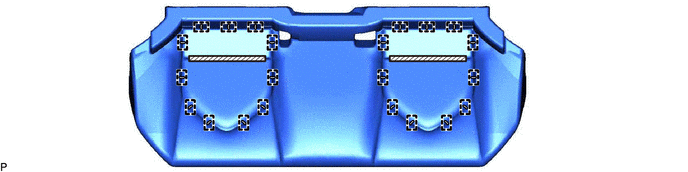

(6) A l'aide d'un tournevis, libérer les 24 griffes et déposer la housse d'assise de siège arrière de type banquette du sous-ensemble de rembourrage d'assise de siège arrière, comme indiqué sur le schéma.
*a | Tournevis |
- | - |
(b) fabrication TMMK:
(1) Déposer les 21 anneaux demi-ronds.
(2) Libérer les 4 dispositifs de fixation.
![]() |
Dispositif de fixation |
- | - |
(3) Déposer les 22 anneaux demi-ronds.
![]() |
Dispositif de fixation |
- | - |

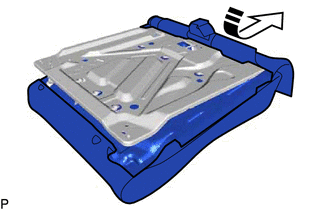

(4) Libérer les 2 dispositifs de fixation pour déposer la housse d'assise de siège arrière de type séparé du sous-ensemble de rembourrage d'assise de siège arrière.
