DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de siège arrière sont indiquées ci-dessous.

Procédures nécessaires après le remplacement / la dépose / la repose des pièces

Pièce remplacée ou procédure effectuée	Procédure nécessaire	Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées	Lien
*: Lors de l'apprentissage à l'aide du Techstream. Cliquer ici
Débrancher le câble de la borne négative de la batterie.	Effectuer le calibrage du point zéro de capteur d'angle de braquage	Système d'alerte de sortie de bande de circulation (avec commande de direction)
		Système de sécurité préventive
		Système de sonar de détection de distance intelligent*
	Mémoriser l'angle mort de braquage	Système de moniteur d'aide au stationnement
		Système de moniteur de rétroviseur panoramique

ATTENTION:

• Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
• Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.

  Cliquer ici



PROCEDURE

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.

Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

pour A25A-FKS:

Cliquer ici

pour 2GR-FKS:

Cliquer ici

ATTENTION:

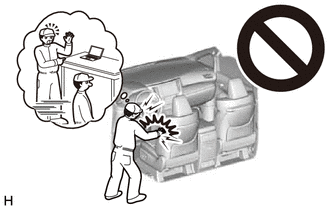

• Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
• Si un airbag se déploie pour une raison quelconque, cela risque de provoquer des blessures graves.

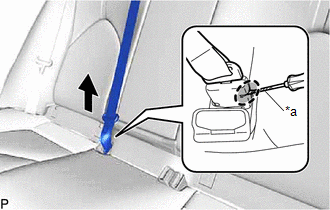

3. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, débrancher l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière comme indiqué sur le schéma.

*a	Ruban adhésif de protection
	Introduire le tournevis ici

4. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE GAUCHE (fabrication TMMK)

(a) avec appuie-tête amovible:

(1) Déposer l'ensemble d'appuie-tête de siège arrière gauche.

5. DEPOSER L'ENSEMBLE D'APPUIE-TETE DE SIEGE ARRIERE DROIT (fabrication TMMK)

(a) avec appuie-tête amovible:

(1) Déposer l'ensemble d'appuie-tête de siège arrière droit.

6. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE

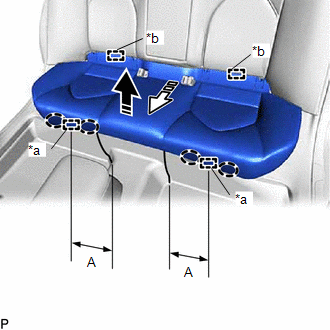

(a) fabrication TMC:

(1) Soulever le bord avant de l'ensemble d'assise de siège arrière, comme indiqué sur le schéma, et libérer les 2 crochets d'armature d'assise de siège arrière à l'avant de l'ensemble d'assise de siège arrière des crochets de verrouillage d'assise de siège arrière.

*a	Crochet d'armature d'assise de siège arrière (côté avant)
*b	Crochet d'armature d'assise de siège arrière (côté arrière)
	Placer les mains à cet endroit
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

REMARQUE:

Veiller à placer les parties de l'ensemble d'assise de siège directement à côté des crochets d'armature d'assise de siège arrière lors du soulèvement. Soulever une autre partie de l'assise peut déformer l'armature d'assise de siège arrière.

Mesure standard:

Zone	Mesure
A	245 mm (9,64 po)

(2) Libérer les 2 crochets d'armature d'assise de siège arrière sur l'ensemble d'assise de siège arrière comme indiqué sur le schéma et déposer l'ensemble d'assise de siège arrière.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

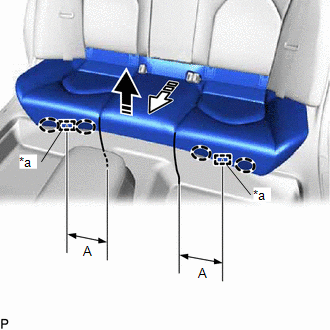

(b) fabrication TMMK:

(1) Libérer les 2 crochets d'armature d'assise de siège arrière et déposer l'ensemble d'assise de siège arrière, comme indiqué sur le schéma.

REMARQUE:

Veiller à placer les parties de l'ensemble d'assise de siège directement à côté des crochets d'armature d'assise de siège arrière lors du soulèvement. Soulever une autre partie de l'assise peut déformer l'armature d'assise de siège arrière.

*a	Crochet d'armature d'assise de siège arrière
	Placer les mains à cet endroit
	Déposer dans ce sens (1)
	Déposer dans ce sens (2)

Mesure standard:

Zone	Mesure
A	245 mm (9,64 po)

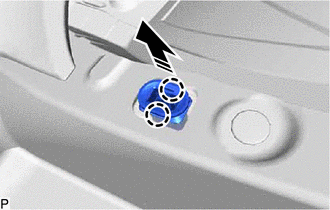

7. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE

(a) Libérer les 2 griffes pour déposer le crochet de verrouillage d'assise de siège arrière comme indiqué sur le schéma.

Déposer dans ce sens

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE

(a) Rabattre l'ensemble de dossier de siège arrière gauche vers l'avant.

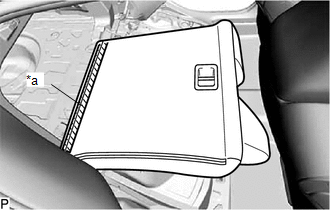

(b) fabrication TMC:

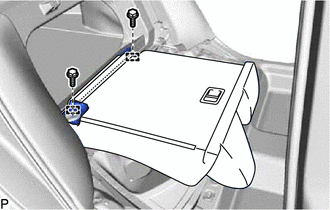

(1) Libérer le dispositif de fixation.

*a Dispositif de fixation

(2) Déposer les 2 boulons.

(3) Libérer les 2 guides et déposer l'ensemble de dossier de siège arrière gauche.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

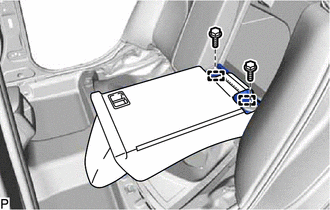

(c) fabrication TMMK:

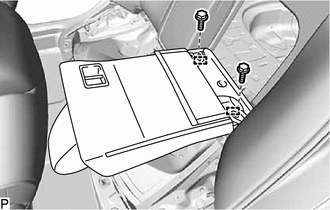

(1) Déposer les 2 boulons.

(2) Libérer les 2 guides et déposer l'ensemble de dossier de siège arrière gauche.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

9. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT

(a) Rabattre l'ensemble de dossier de siège arrière droit vers l'avant.

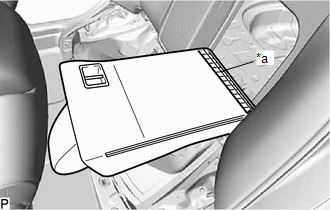

(b) fabrication TMC:

(1) Libérer le dispositif de fixation.

*a Dispositif de fixation

(2) Déposer les 2 boulons.

(3) Libérer les 2 guides et déposer l'ensemble de dossier de siège arrière droit.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

(c) fabrication TMMK:

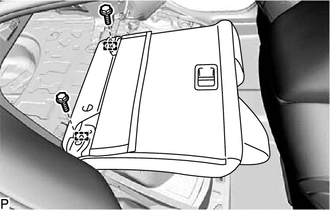

(1) Déposer les 2 boulons.

(2) Libérer les 2 guides et déposer l'ensemble de dossier de siège arrière droit.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

10. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE

(a) Débrancher le bourrelet d'habillage d'ouverture de porte arrière gauche.

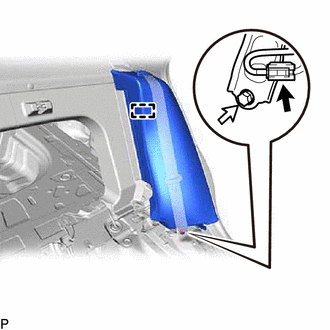

11. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE GAUCHE

(a) Débrancher la sangle extérieure de ceinture de sécurité arrière gauche du guide de sangle supérieure de ceinture de sécurité arrière gauche.

(b) Débrancher le connecteur.

(c) Déposer le boulon.

(d) Libérer le crocher et déposer l'ensemble de dossier de siège latéral arrière gauche.

REMARQUE:

Veiller à ne pas endommager la carrosserie du véhicule.

12. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE

CONSEIL:

Procéder de la même manière que pour le côté gauche.

13. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE LATERAL ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.
